Prestolite交流发电机冷却风扇结构设计

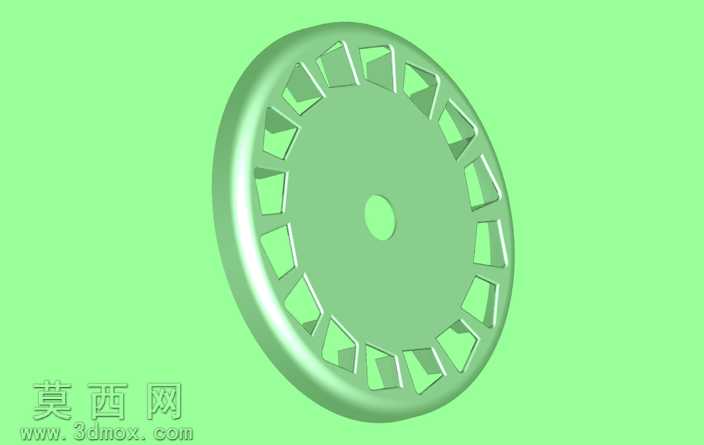

本作品为Prestolite交流发电机配套的冷却风扇三维建模设计，整体采用环形涡轮式叶片结构，建模过程中以发电机实际散热需求为核心依据，先通过草图绘制确定风扇的外轮廓尺寸、中心安装孔位参数，再通过阵列特征完成周向均匀分布的倾斜叶片构建，每片叶片的倾角、弧度都经过反复校准，保证旋转时可以形成稳定的定向气流，快速带走发电机运行过程中产生的热量。材质设计上，主体选用半透明工程塑料质感，既可以清晰展现内部叶片的排布结构，也符合这类车用发电机风扇的实际生产材质特性，渲染阶段调整了材质的反光度与透明度参数，让叶片边缘的棱角、曲面过渡细节都能清晰呈现，同时搭配浅绿色背景突出模型的结构轮廓。结构设计层面，中心的圆形安装孔用于和发电机转轴配合固定，外圈的环形边框将所有叶片连接为整体，提升风扇高速旋转时的结构强度，避免叶片出现形变或断裂问题，叶片与外圈、中心轮毂的连接位置都做了圆角过渡处理，减少应力集中的同时优化气流通过的流畅度，降低风阻与运行噪音。设计思路上，摒弃了传统平直叶片的结构，采用带倾斜角度的涡轮式叶片布局，在相同转速下可以获得更大的通风量，同时气流的导向性更强，能够精准覆盖发电机的发热核心区域，提升散热效率，建模过程中对每一片叶片的曲面曲率都做了参数化控制，保证所有叶片的一致性，避免因叶片重量不均导致旋转时出现抖动问题，整体模型结构完整，细节还原度高，可直接用于发电机散热系统的结构验证、装配模拟以及相关教学演示场景。
