表焊缝风扇叶片焊接工装三维设计

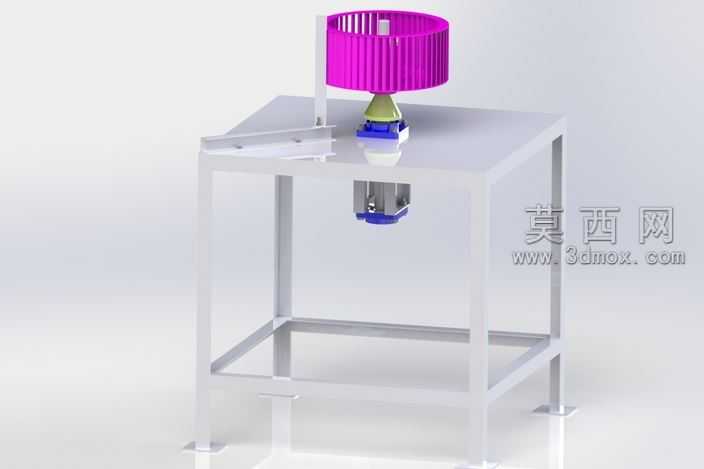

本作品为表焊缝风扇叶片的焊接加工工装三维设计，采用SolidWorks完成全参数化建模，整体结构包含方管焊接成型的工作台架、扇叶定位装夹组件、底部支撑固定模块三大部分。建模阶段首先对工作台架进行结构搭建，采用标准规格方钢搭建框架主体，通过焊接约束定义各杆件的连接关系，台架底部设置可调支撑脚，可适配不同平整度的车间地面，保证工装放置的水平稳定性。扇叶定位组件采用立式定位柱配合周向限位结构，可精准固定紫色塑料扇叶的内圈安装位，避免焊接过程中扇叶出现偏移错位；扇叶下方设置过渡支撑座，采用锥面定位结构匹配扇叶轮毂的锥度特征，保证扇叶与待焊接底座的同轴度公差控制在合理范围内。底部装夹模块位于工作台台面下方，采用快压式夹钳结构，可从下方穿过台面预留孔对扇叶底座进行拉紧固定，配合上方的定位结构实现扇叶与底座的精准对位，保证焊缝位置的一致性。渲染阶段对不同部件赋予差异化材质：方钢管架赋予磨砂不锈钢材质，还原金属工装的哑光金属质感；定位组件中的塑料扇叶赋予高饱和度的玫红色哑光塑料材质，支撑座分别赋予工程塑料与蓝色橡胶材质，夹钳部件赋予镀锌金属材质，通过材质区分清晰展现各部件的功能属性。设计过程中充分考虑焊接操作的便利性，工作台台面预留足够的操作空间，定位结构采用快拆设计，焊接完成后可快速松夹取下成品，有效提升扇叶焊缝加工的装夹效率，同时保证同批次产品的焊缝位置统一，降低人工装夹的对位误差，适配家用风扇扇叶组件的小批量焊接加工需求。
