八英寸轴流通风机结构三维设计

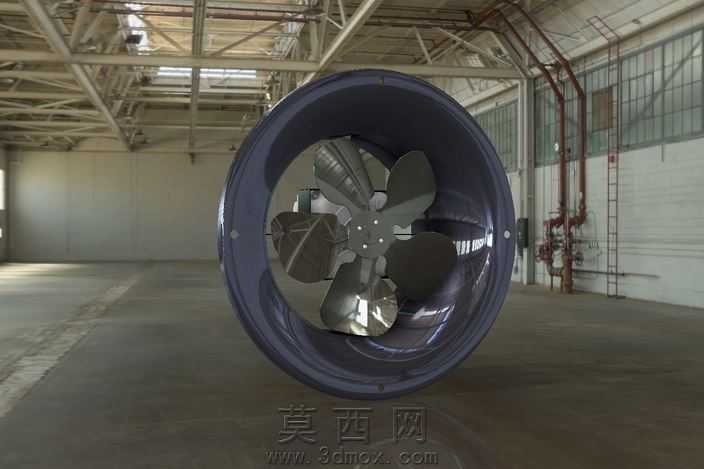

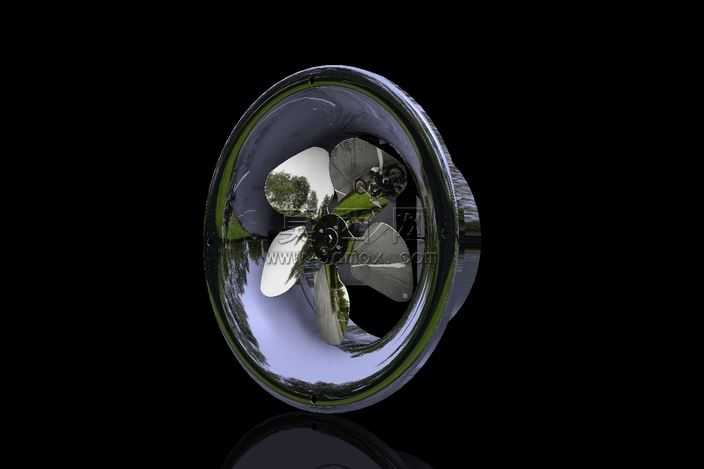

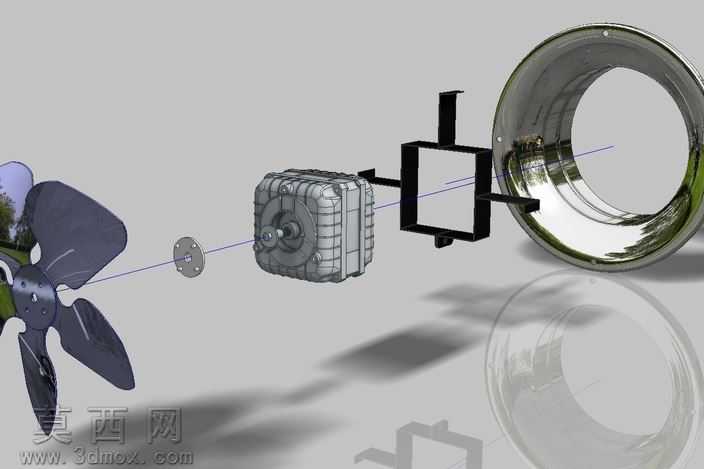

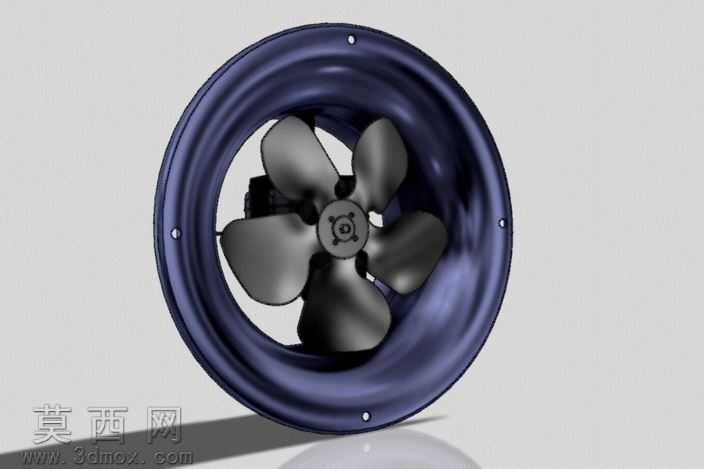

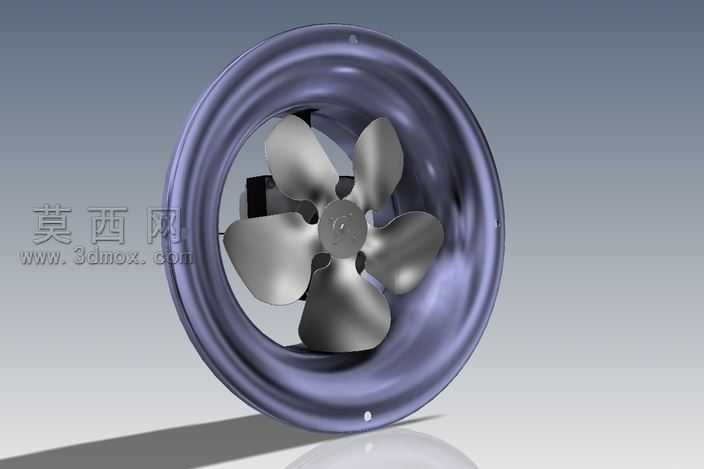

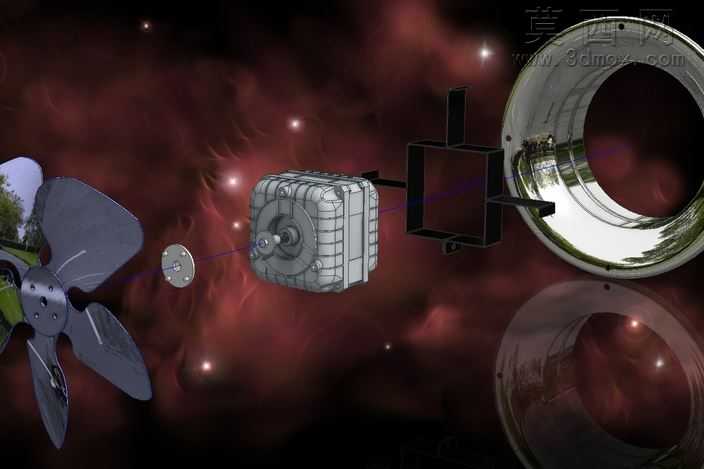

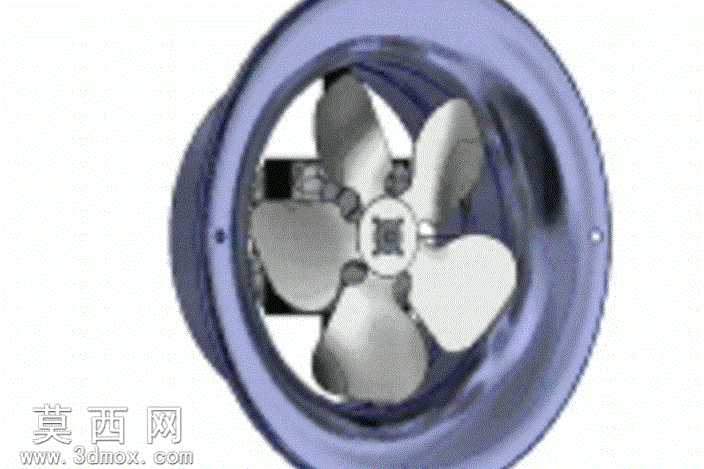

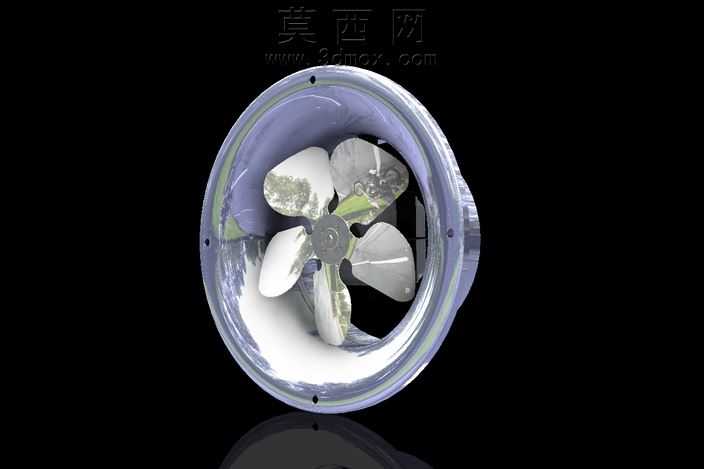

本作品为八英寸规格轴流通风机的全参数化三维建模设计，整体采用同轴式布局，核心结构包含外风筒、五叶叶轮、中心电机安装座、连接紧固件四大组成部分。建模过程中以实际通风机的工程尺寸为基准，先通过草图绘制风筒的环形截面轮廓，采用回转特征生成整体风筒基体，对风筒边缘的安装孔位、定位凸台采用拉伸切除与阵列特征完成细节制作，保证风筒的圆度与安装位的同轴度公差符合实际装配要求。叶轮部分采用翼型叶片设计，先绘制单个叶片的翼型截面曲线，通过曲面放样生成叶片的流线型曲面，对叶片根部与中心轮毂的连接位置做圆角过渡处理，避免应力集中，再通过圆周阵列特征生成五片均匀分布的叶片，保证叶轮整体的动平衡性能。中心电机安装座采用十字支撑结构与风筒内壁连接，支撑筋的厚度与弧度经过优化，既保证结构强度，又尽可能降低对气流的阻挡作用。材质渲染阶段，风筒部分赋予半透明磨砂工程塑料材质，调整折射与粗糙度参数模拟实际产品的塑料外壳质感；叶轮部分赋予哑光银灰色金属材质，添加细微的颗粒质感模拟铝合金冲压叶片的表面效果；中心安装座与紧固件赋予深灰色工程塑料与镀锌金属材质，区分不同部件的材质属性。设计过程中充分考虑产品的实际使用场景，对叶片的安装角度、风筒的轴向长度、支撑筋的位置都做了参数化关联，可直接调整参数适配不同风量风压的性能需求，整体模型装配关系完整，各部件之间无干涉，可直接用于后续的工程图导出、运动仿真以及3D打印验证，完整还原了小型轴流通风机的内部结构与装配逻辑。
