　　在轻载移动支撑结构的设计场景中，这类带M16规格螺栓连接的滚轮组件，常被应用在小型工装推车、可移动设备机架、仓储周转载具的底部支撑环节，承担设备整体承重与移动导向的功能。从实际使用需求出发，这类组件的设计首先要匹配安装面的连接强度，M16规格的螺纹紧固件，能够提供足够的预紧力，避免设备移动过程中支架与安装基座之间出现松动、错位的问题，适配100kg以内的单轮承重工况，满足多数车间内轻型移动设备的使用要求。

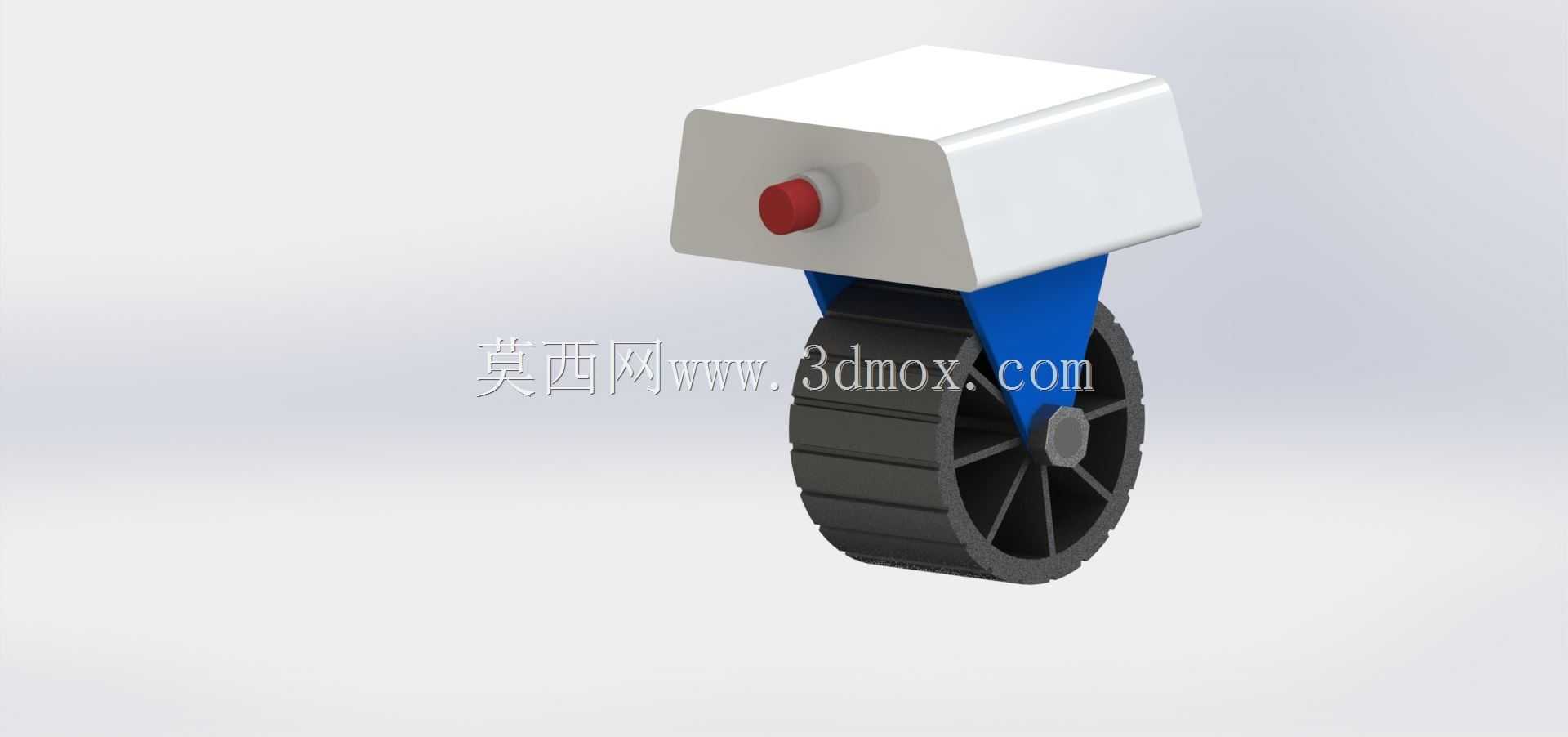

　　设计过程中，首先要明确滚轮的安装边界：滚轮采用橡胶包覆轮面的结构，轮辐为一体式支撑结构，轮径尺寸适配常见的车间环氧地坪、水泥地坪通行需求，轮面宽度足够分散接地压力，避免在软质地坪上留下压痕，同时橡胶材质能够缓冲移动过程中的微小震动，减少设备内部精密元器件受震动影响的概率。支架部分采用折弯成型的金属支撑结构，蓝色涂装的支架为受力承载段，上方的白色安装盒体用于和设备基座的底面贴合，盒体侧面预留的红色旋钮结构，可用于实现滚轮的锁止功能，当设备需要固定位置时，旋动旋钮即可顶紧轮面，限制滚轮转动，避免设备出现非预期滑移。

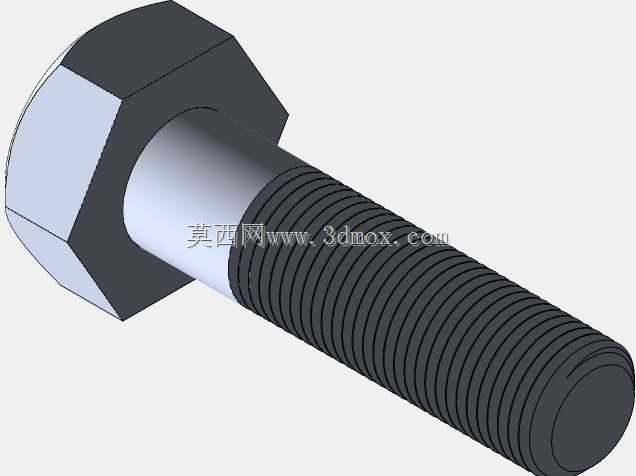

　　连接用的M16螺栓，在设计时需要匹配支架与安装基座的通孔尺寸，螺栓长度要覆盖安装盒体壁厚、支架连接段厚度、基座安装板厚度，同时预留足够的螺母啮合长度，保证螺纹连接的啮合扣数满足强度要求，避免出现滑牙、脱扣的问题。螺栓头部的接触面设计有平垫安装位，能够分散螺栓拧紧时对安装面的压应力，防止薄壁安装盒体被压溃变形。从安装流程来看，装配时需要先将滚轮与支架通过轮轴完成铆接，保证滚轮转动顺畅无卡滞，再将支架上端与白色安装盒体通过定位结构对齐，穿入M16螺栓后从另一侧加装螺母，按照规定的扭矩拧紧，避免预紧力过大导致支架变形，或是预紧力不足导致连接松动。

　　在实际选型应用中，这类组件需要匹配设备的整体高度要求，滚轮加上支架的总高度，决定了设备安装完成后的底面离地间隙，设计时需要预留足够的间隙，避免设备移动过程中底面凸起部分与地面发生剐蹭。同时，轮轴的同轴度公差需要控制在合理范围内，保证滚轮转动时不会出现偏摆，减少移动过程中的阻力与噪音。侧面的锁止结构在设计时，需要保证顶紧块与轮面的接触面积足够，锁止状态下能够提供足够的摩擦力，即使在有轻微坡度的车间地面上，也能保证设备不会自行滑移。

　　从结构可靠性角度出发，支架的折弯处需要做圆角过渡处理，避免应力集中导致长期承重后出现开裂问题，金属表面的涂装层需要具备一定的耐磨、防锈能力，适应车间内可能存在的油污、潮湿环境，延长组件的整体使用寿命。螺栓与螺母的配合选用普通粗牙螺纹，通用性强，后期维护更换时无需特殊定制配件，降低设备的运维成本。这类组件的三维建模过程中，需要重点还原螺纹的啮合关系、支架的折弯角度、滚轮与支架的装配间隙，保证虚拟装配时不会出现干涉问题，为后续的工程图输出、实物加工提供准确的尺寸依据，避免实际装配时出现尺寸不匹配导致的零件报废问题。
