符合EN10056标准的等边角钢型材结构

　　在工业钢结构搭建、设备机架焊接、输送线支撑框架、厂房围护结构安装等场景中，等边角钢作为最基础的结构受力型材，应用覆盖了从重型装备承重到轻型支架固定的各类工况。这类型材的截面呈L形直角结构，两个边的边长相等，依靠直角截面的抗弯抗扭特性，在承受垂直载荷、水平侧向力时能保持稳定的结构刚性，相比同截面积的平板型钢，两个垂直方向的截面惯性矩更均衡，不会出现单方向受力易弯折的问题。

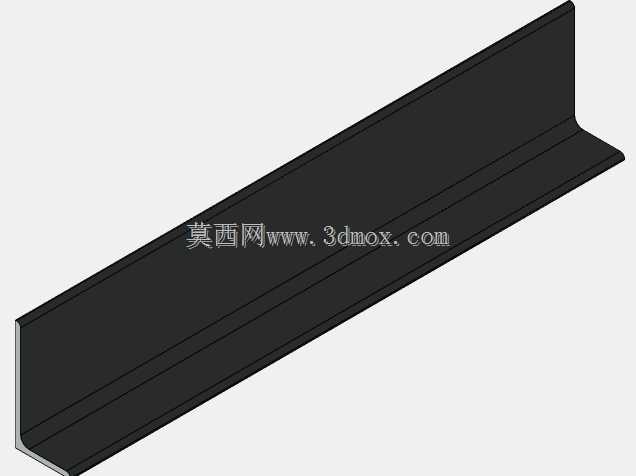

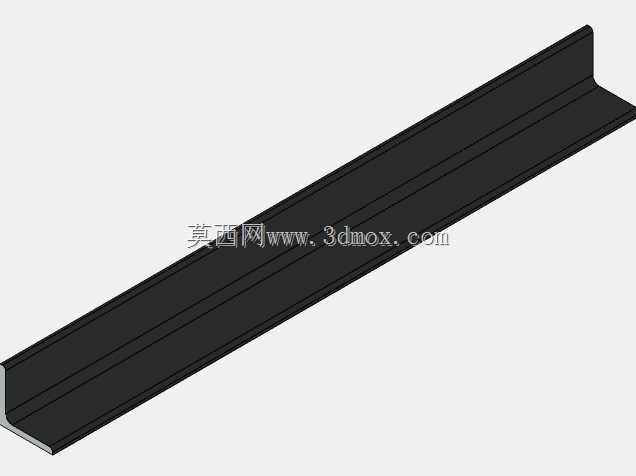

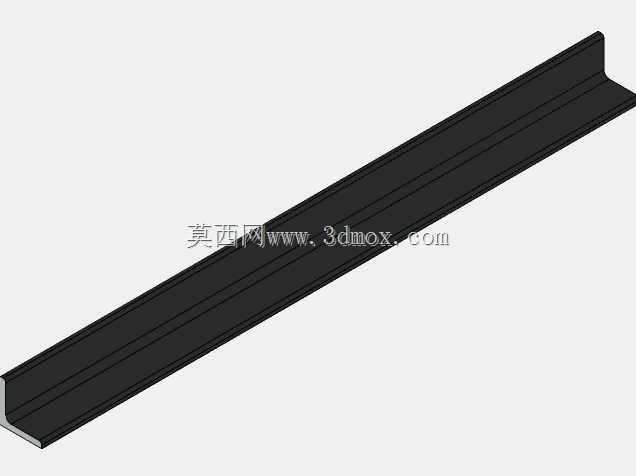

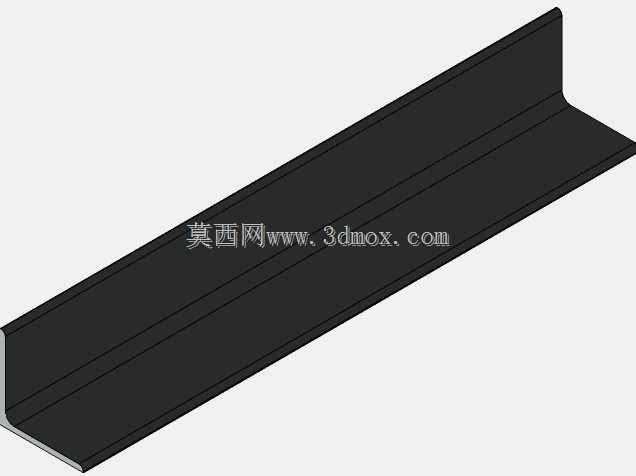

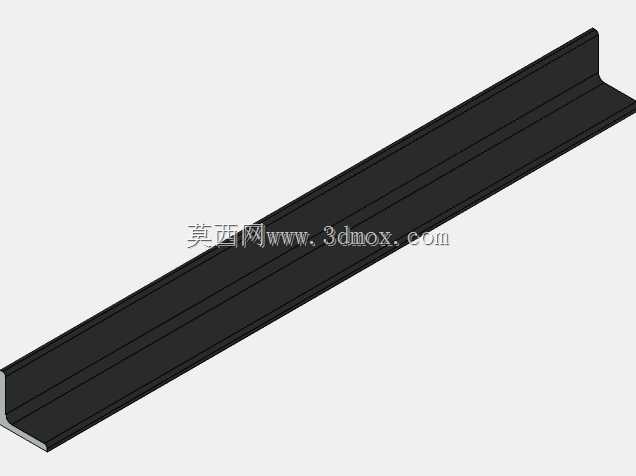

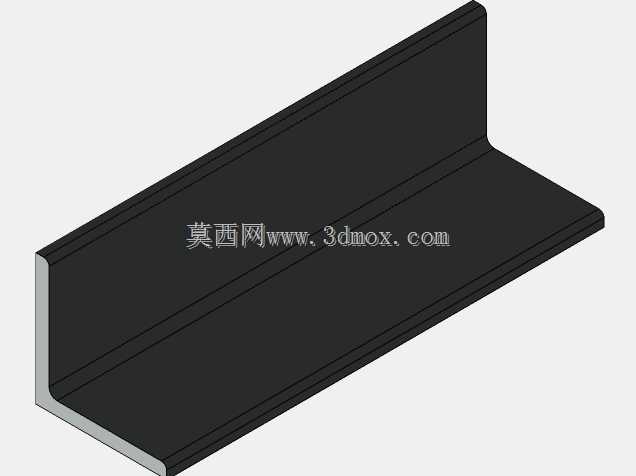

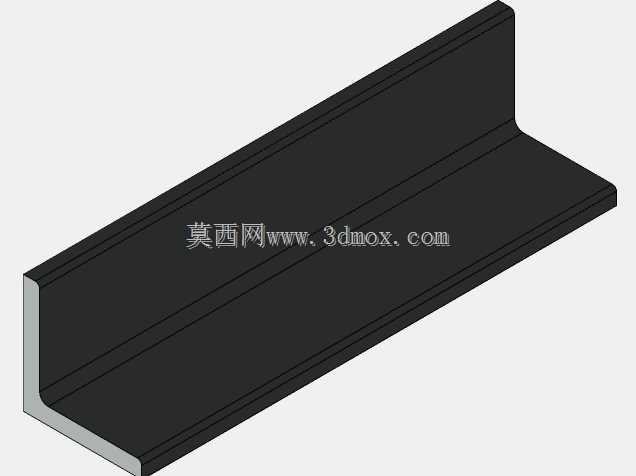

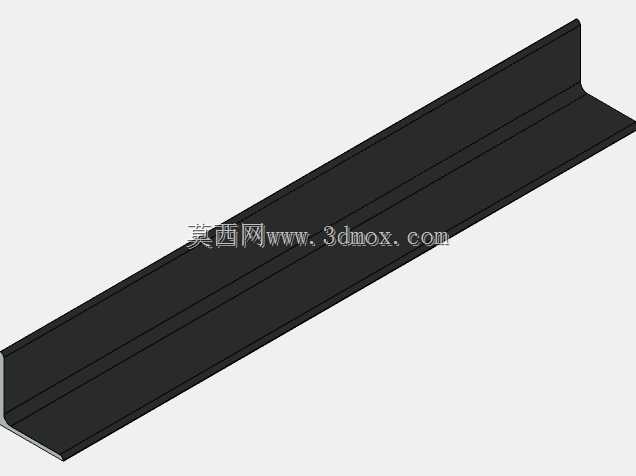

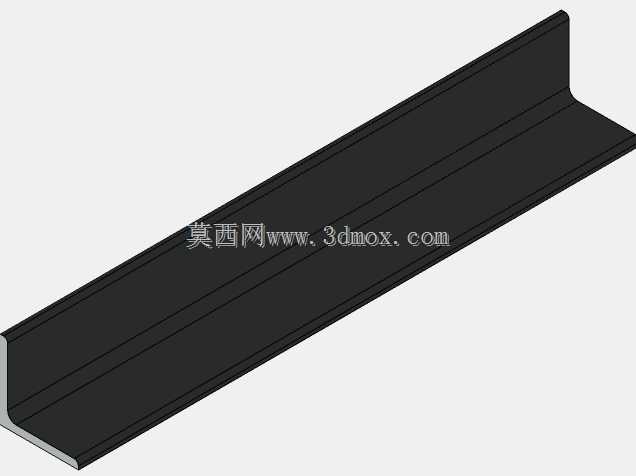

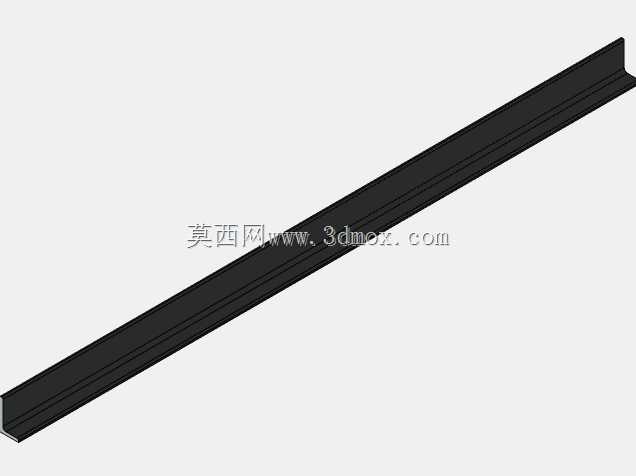

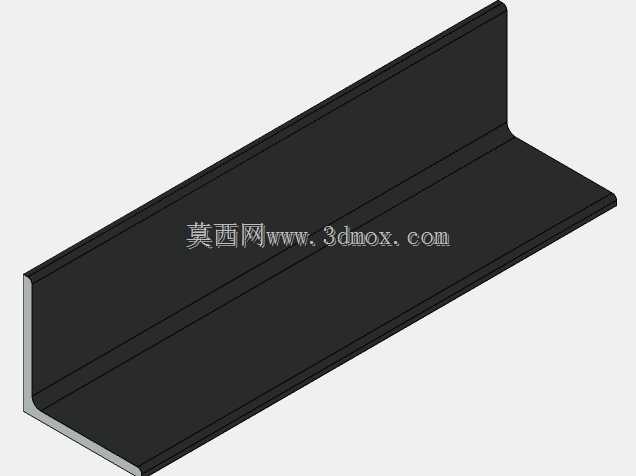

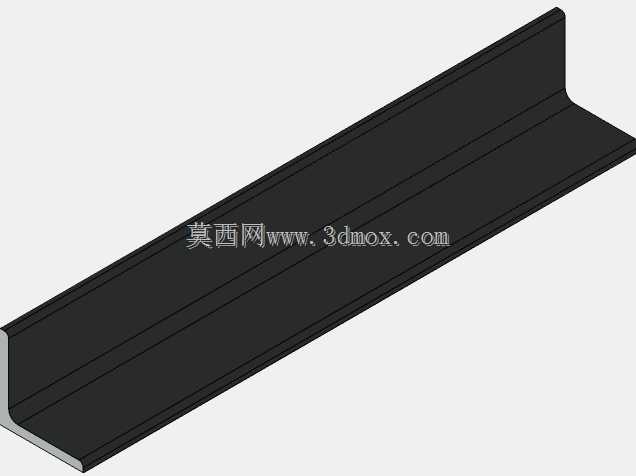

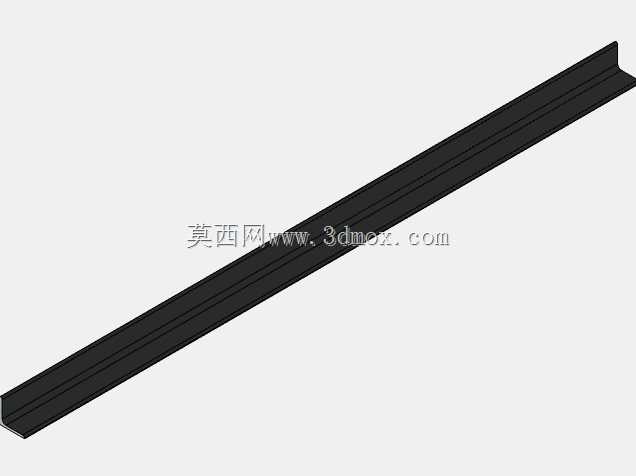

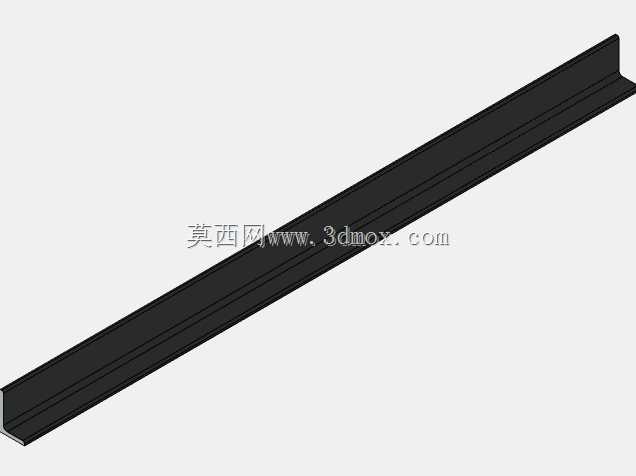

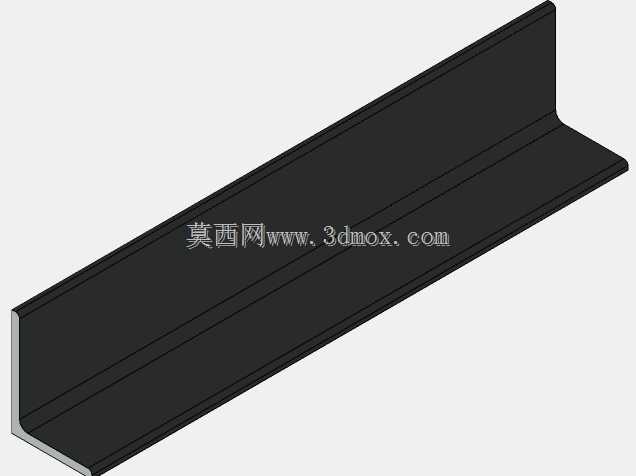

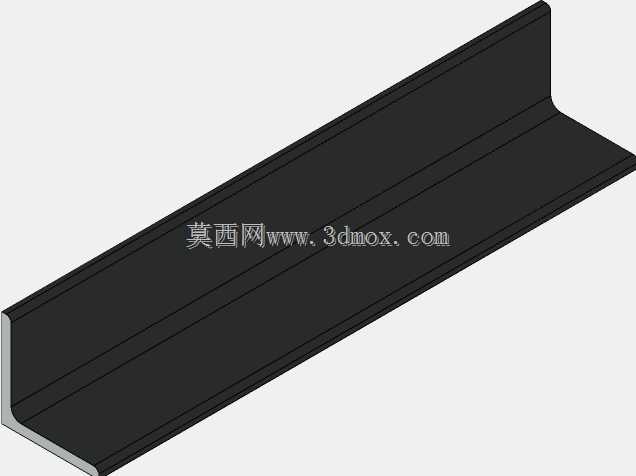

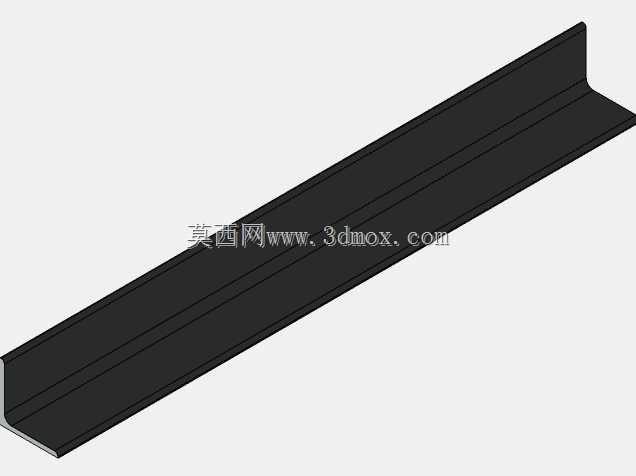

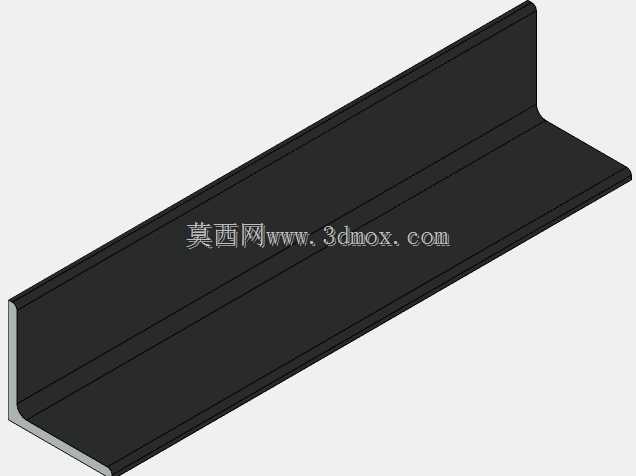

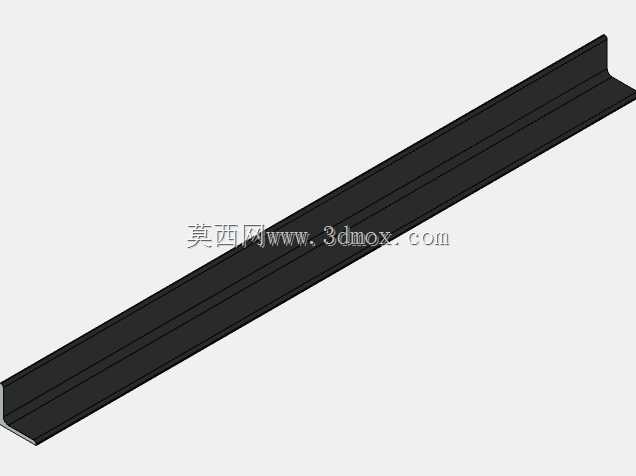

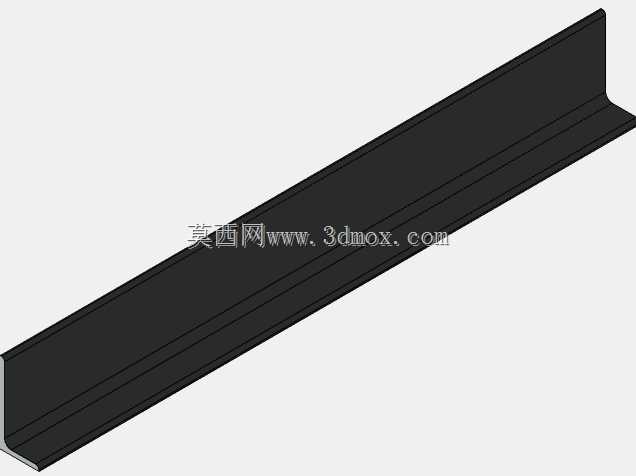

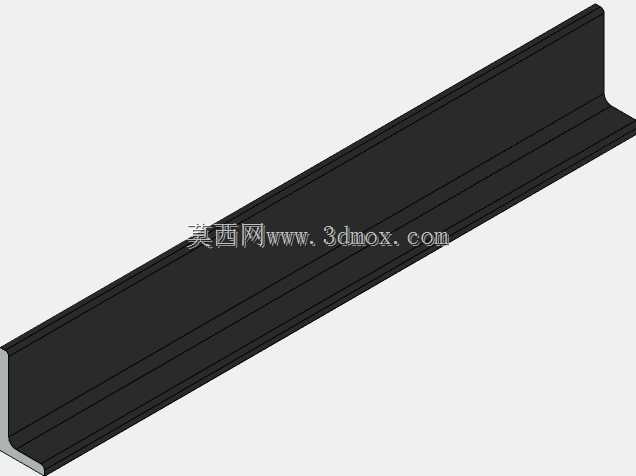

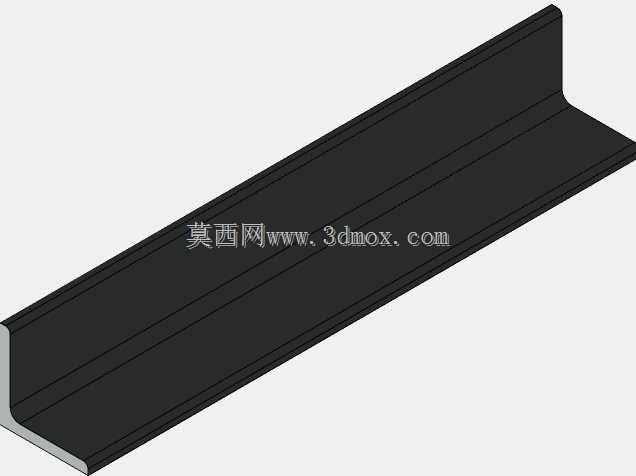

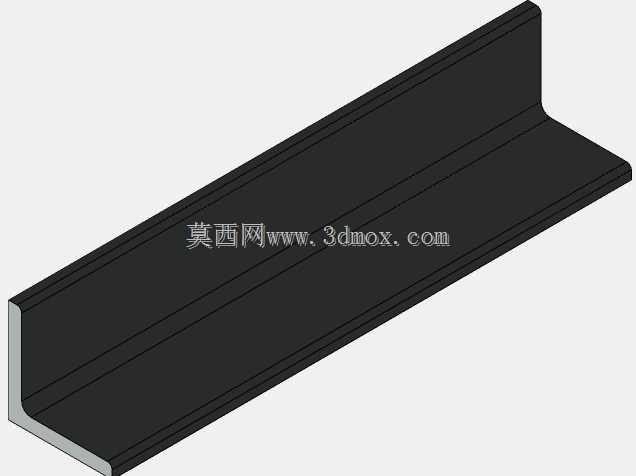

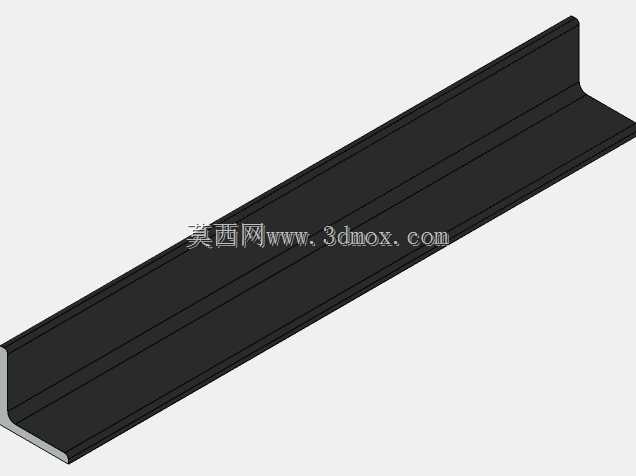

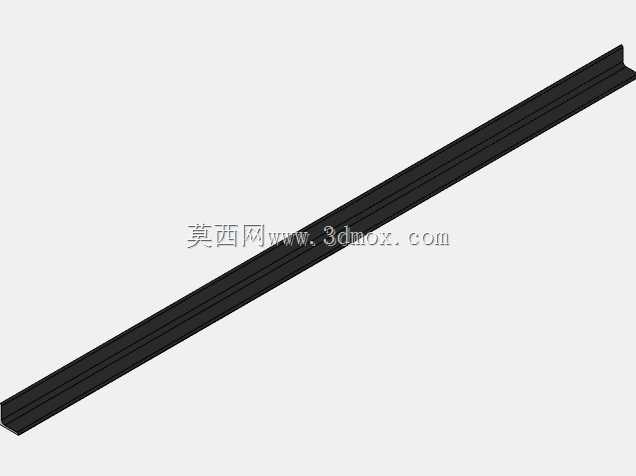

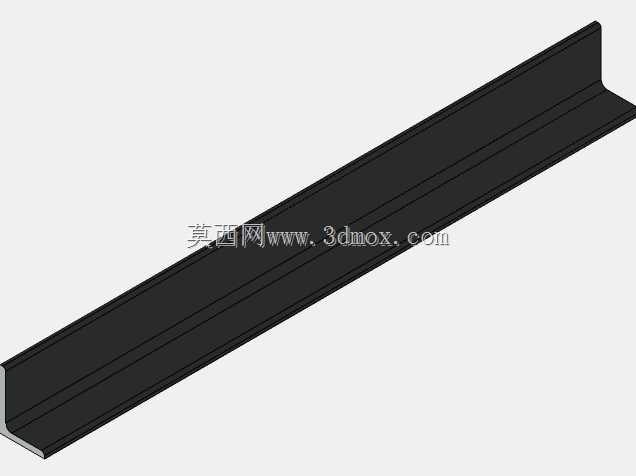

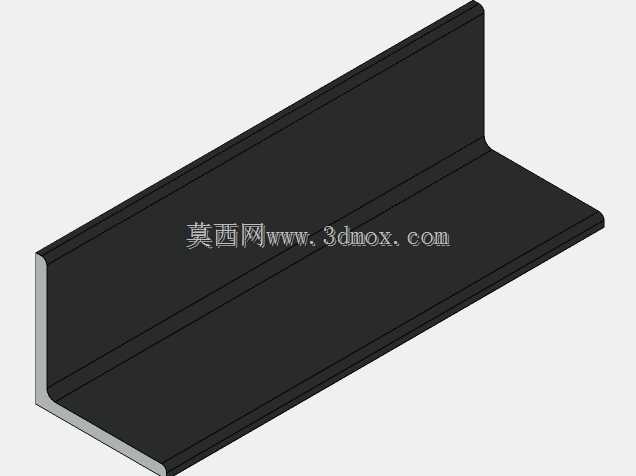

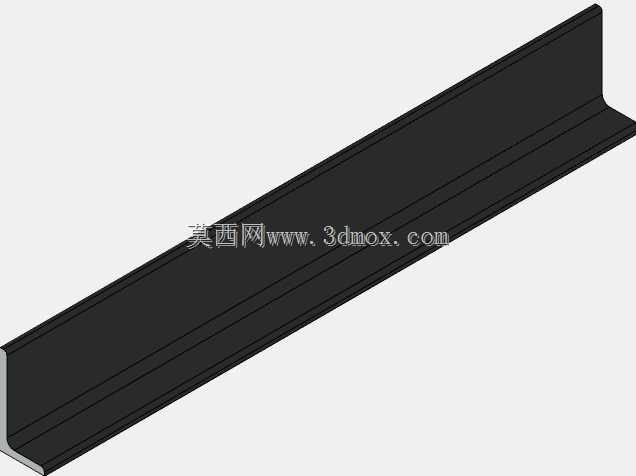

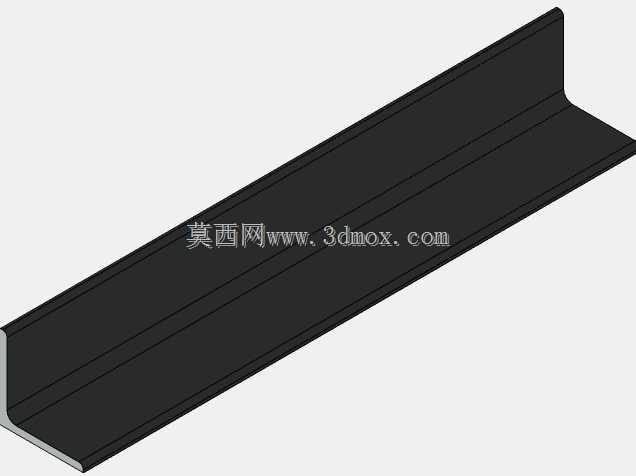

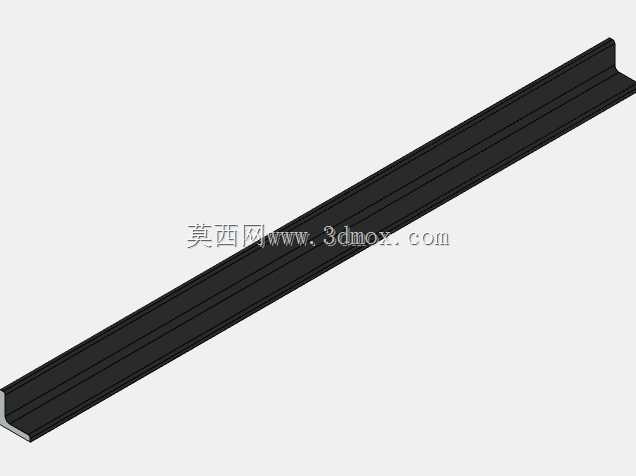

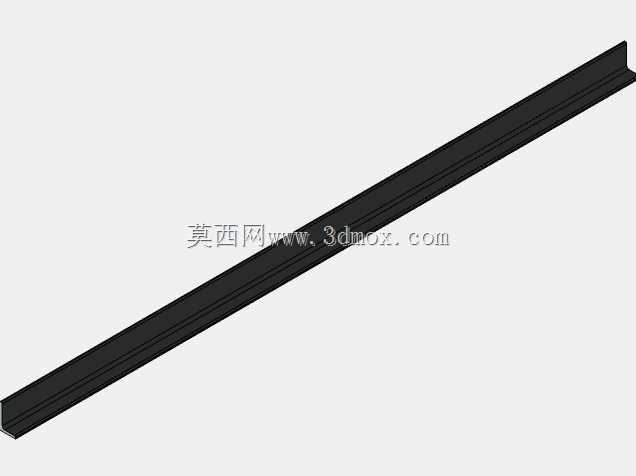

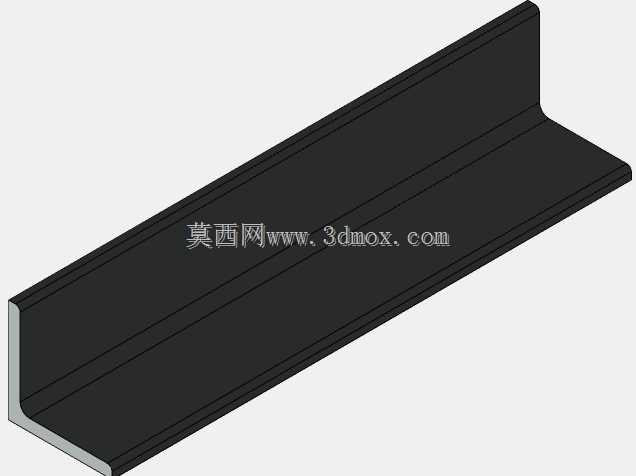

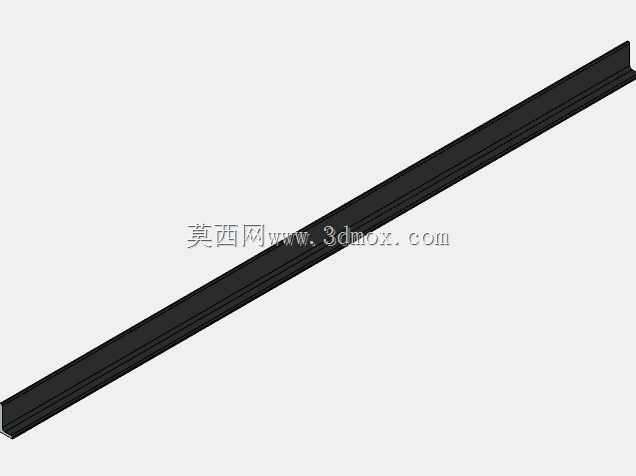

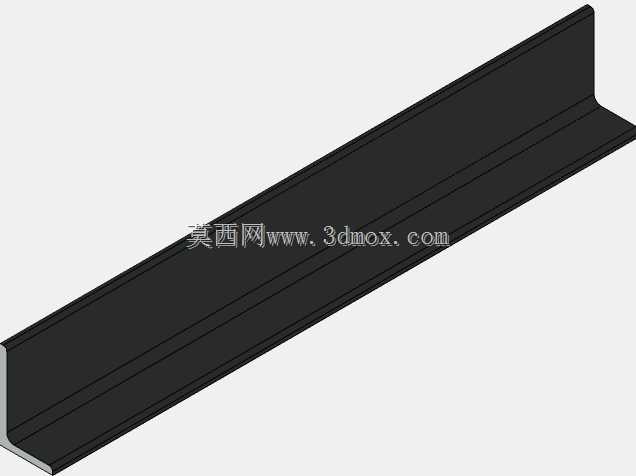

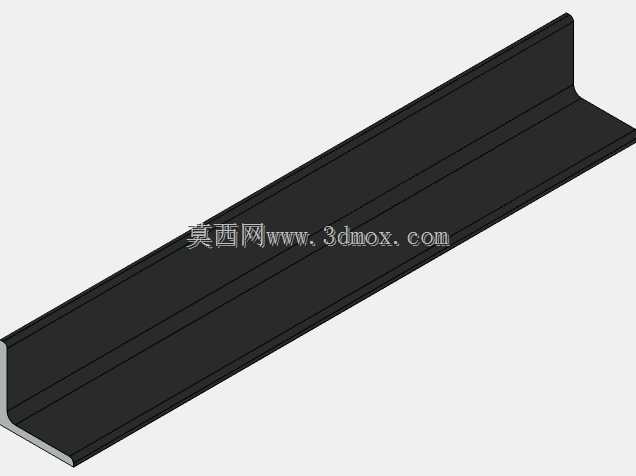

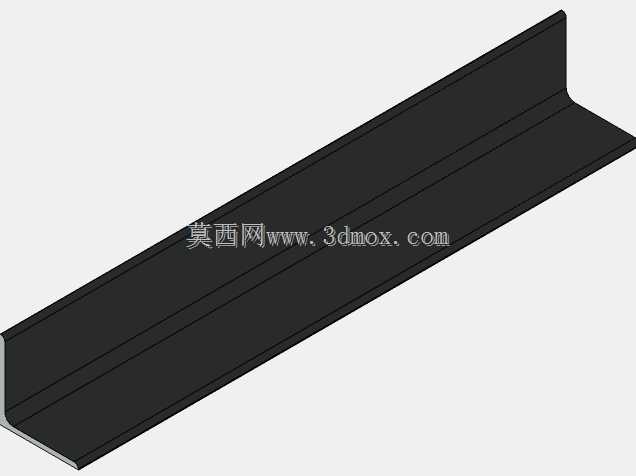

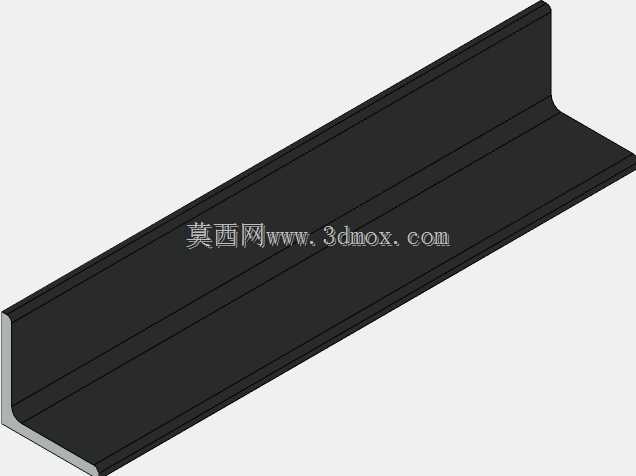

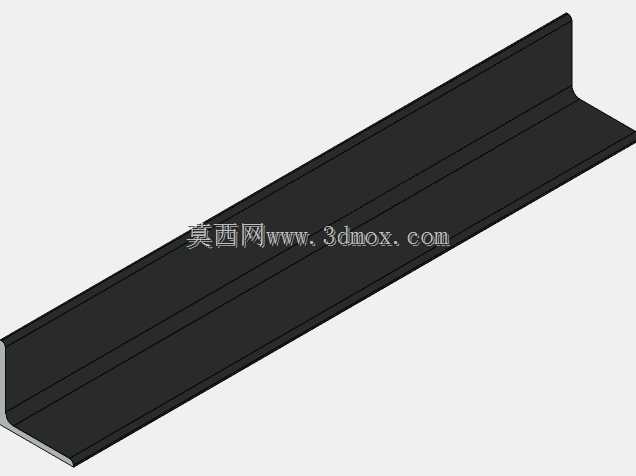

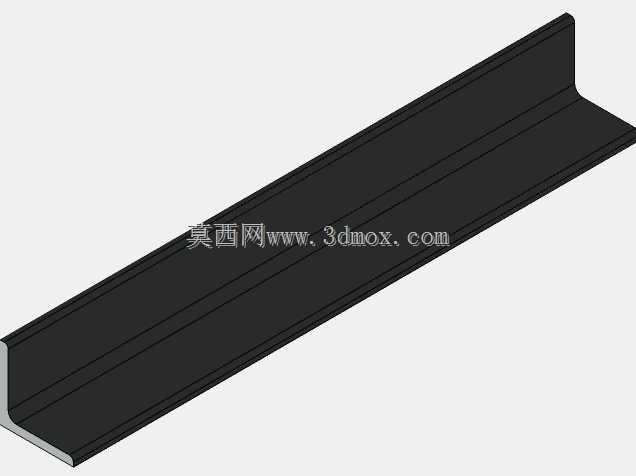

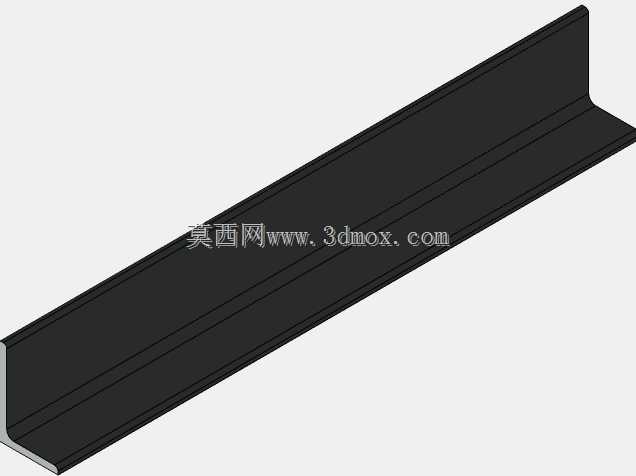

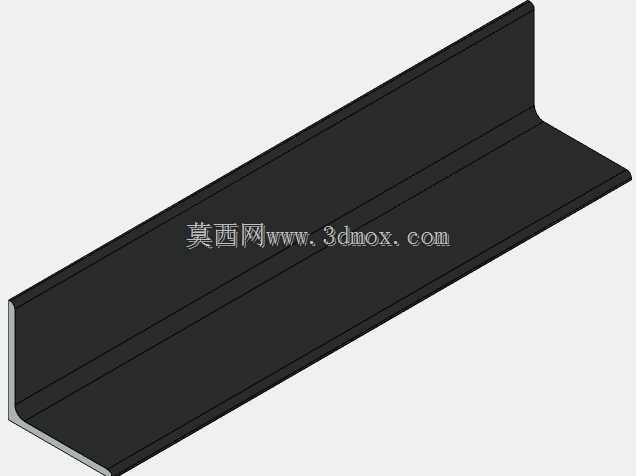

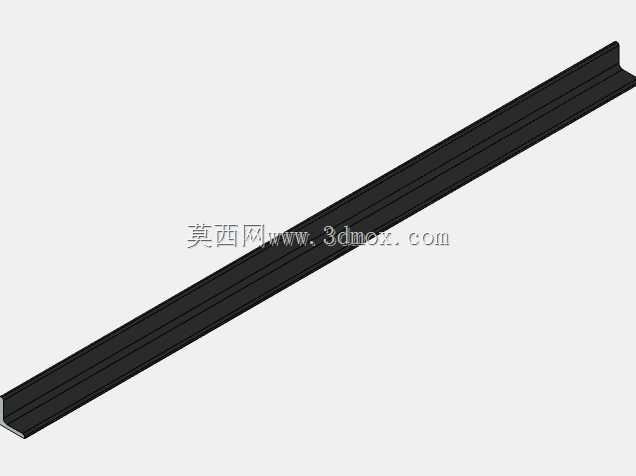

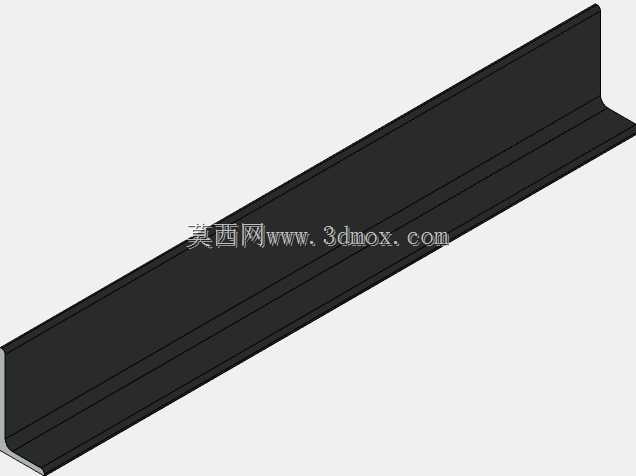

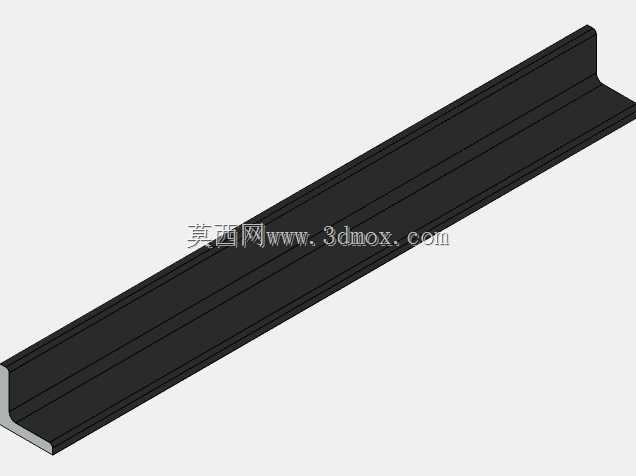

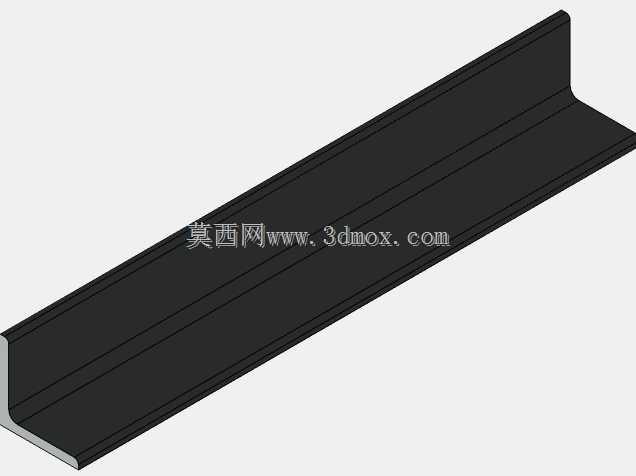

　　本次设计的L型型材严格遵循EN 10056标准要求，覆盖了该标准下全部224种规格配置，建模时完全对齐标准中规定的截面尺寸公差、边部圆角半径、壁厚偏差要求，每一种规格都对应独立的配置参数，不需要重复建模就能直接调用不同尺寸的型材模型，大幅提升钢结构设计时的选型效率。从实际工程使用角度看，这类等边角钢常被用于设备底座的斜撑加固、电气柜的安装立柱、通风管道的吊挂支架、护栏扶手的主框架，甚至在小型非标设备的机身焊接中，也会用小规格角钢做内部加强筋，分散焊接应力避免薄板变形。

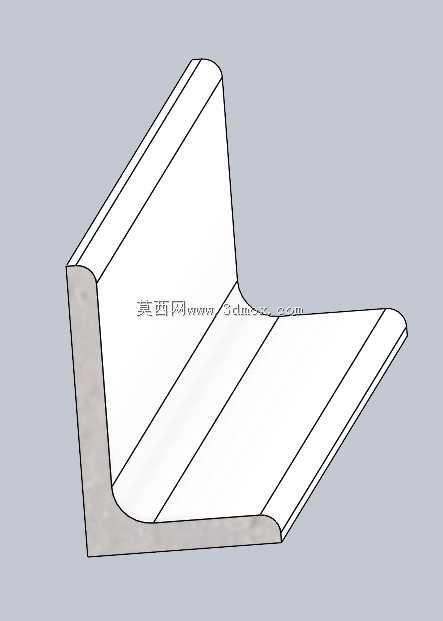

　　设计过程中首先梳理了EN 10056标准中所有规格的参数逻辑，从最小边长20mm壁厚3mm的轻型角钢，到最大边长200mm壁厚24mm的重型承重角钢，每一种规格的边厚、内圆角、边端外圆角都严格按照标准数值设定，没有随意简化圆角特征——很多新手建模时会忽略型材的圆角细节，直接用直角拼接，实际生产时会出现焊接贴合不严、装配间隙过大的问题，尤其是在做螺栓连接的节点设计时，圆角位置会直接影响连接板的贴合面尺寸，如果模型没有还原圆角，导出的加工图纸会出现尺寸偏差，导致现场安装时螺栓孔对位不准。

　　从安装边界来看，这类角钢的安装方式主要分为焊接和螺栓连接两种，焊接时通常会将两个角钢的直角边背对背拼接成T型截面，或者面对面拼接成方管截面，模型中预留的标准截面尺寸可以直接和同标准的其他型材做拼接配合，不需要额外修剪截面；螺栓连接时，角钢的边宽需要匹配螺栓的安装空间，比如M12的螺栓需要至少35mm的边宽才能保证扳手有操作空间，建模时每一种规格的边宽参数都对应了适配的螺栓安装范围，选型时可以直接根据受力计算结果匹配对应规格，不用再反复核对边宽是否满足安装操作要求。

　　在不同的应用场景下，这类角钢的受力特性也有区别：做设备机架立柱时，主要承受轴向压应力，需要校核长细比，选型时优先选壁厚较大、边长较长的规格，避免立柱失稳；做斜撑加固件时，主要承受拉压交变应力，需要校核节点处的焊接强度，模型中还原的边部尺寸可以直接用来计算焊缝长度；做吊挂支架时，主要承受垂直方向的剪切力，需要校核角钢根部的抗弯强度，标准规定的壁厚偏差范围也在模型配置中做了参数预留，做有限元分析时可以直接调用上下偏差的模型做应力校核，保证极端尺寸下结构依然满足强度要求。

　　很多结构设计人员在做非标设备设计时，经常会随意设定角钢尺寸，忽略标准型材的规格参数，导致采购时找不到对应现货，只能定制加工，大幅提升项目成本。这套全配置的标准角钢模型，所有尺寸都和市面现货规格一一对应，选型时直接调用对应配置即可，不需要再额外核对型材手册，也避免了出现非标准尺寸无法采购的问题。同时模型保留了每一种规格的步骤特征，设计人员可以根据实际需求修改参数，比如针对特殊场景调整壁厚、修改圆角半径，在标准模型基础上做二次开发，不需要从零开始绘制截面草图，大幅缩短建模周期。

　　从实际加工角度看，这类角钢的下料通常采用锯切或者等离子切割，模型的截面轮廓是完全封闭的标准轮廓，导出的DXF文件可以直接导入切割设备编程，不需要重新绘制截面；做钻孔加工时，模型的平面特征可以直接用来定位孔位，标注的尺寸公差和标准要求一致，加工人员不需要再反复核对标准文本，直接按照模型标注的尺寸加工即可。在做装配模拟时，全配置的模型可以直接在装配体中切换不同规格，实时预览不同尺寸角钢的装配效果，检查是否和其他零部件出现干涉，尤其是在空间紧凑的设备内部，角钢的边宽如果选得过大，很容易和气管、电缆、传动部件产生干涉，通过配置切换快速选型，能大幅减少设计阶段的干涉问题，避免后期现场安装时才发现尺寸不合适需要返工。
