DIN1478标准钩眼式封闭花兰螺丝结构

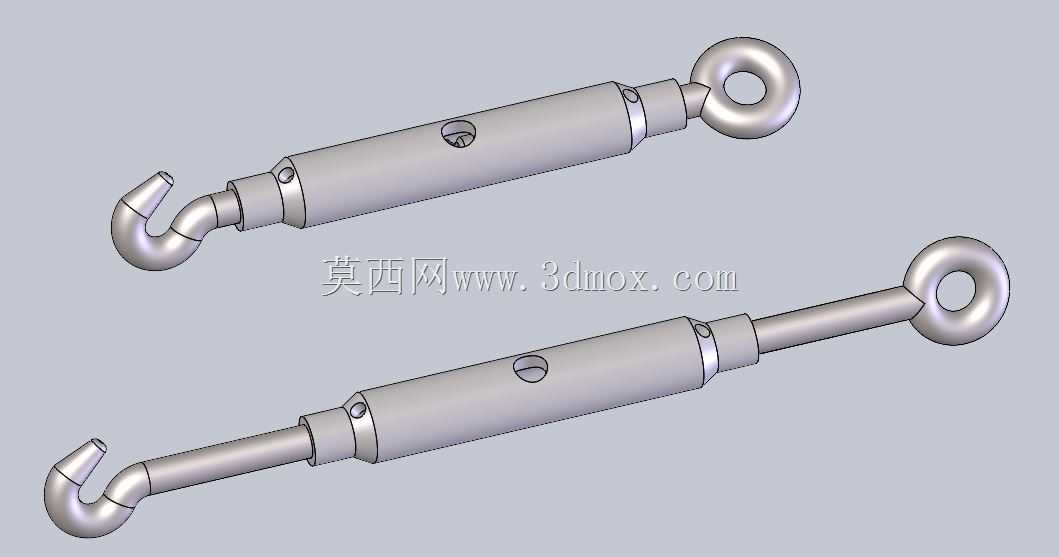

　　在起重索具装配、钢结构拉接、舞台桁架固定、船舶缆绳张紧这类需要精准调节索链张紧度的工程场景里，这类一端带封闭弯钩、一端带吊环眼的花兰螺丝是应用频次极高的张紧调节构件，完全遵循DIN1478标准的尺寸规范设计，覆盖M6到M48的全规格尺寸段，能适配从轻小型装饰拉索到重型承重钢索的不同载荷工况需求。从结构功能来看，中间的调节筒体是整个构件的核心受力载体，筒体两端分别加工有正反旋向的内螺纹，一端配合带弯钩的螺杆，另一端配合带孔眼的螺杆，转动筒体时两端螺杆会同步相向或反向移动，以此实现两端连接点之间的距离调节，最终完成索具的张紧度校准，调节到位后筒体上的径向顶丝孔可以装入紧定螺钉，锁死螺杆与筒体的相对位置，避免设备运行过程中受振动、载荷波动影响出现螺纹回转松脱，保障张紧状态的长期稳定性。

　　设计阶段首先要明确不同规格对应的安装边界尺寸，以常用的M24规格为例，筒体闭合状态下的两端连接点最小中心距、完全伸出后的最大调节行程都严格匹配标准要求，弯钩部分的曲率半径、吊环眼的内孔直径也和对应规格的卸扣、钢索套环尺寸适配，不会出现连接干涉或者配合间隙过大导致的载荷偏载问题；封闭弯钩的端部做了防脱收口设计，相比开口钩结构能大幅降低受冲击载荷时索具从钩内脱出的风险，吊环眼的端面与螺杆轴线保持严格垂直，保证连接后受力方向沿螺杆轴向传递，避免附加弯矩带来的额外应力集中。

　　实际选型应用时，需要先核算被张紧构件的工作载荷，预留足够的安全系数匹配对应规格的花兰螺丝，安装过程中要保证两端连接的构件受力方向与花兰螺丝轴线重合，禁止斜拉偏载，调节张紧度时要保证两端螺杆旋入筒体的螺纹长度不小于标准规定的最小啮合长度，防止螺纹啮合不足导致受力时滑牙脱开；在户外腐蚀环境使用时，还可以根据工况选择对应表面处理的版本，比如电镀锌、热浸锌处理的产品能适应不同的户外防腐需求，日常维护中需要定期检查螺纹副的润滑状态、顶丝的锁紧情况以及弯钩、吊环部位的磨损变形量，出现裂纹、明显塑性变形时要及时更换，避免发生连接失效事故。

　　这类构件的三维建模过程中，需要重点保证螺纹旋向的正确性、调节行程的尺寸准确性，以及弯钩、吊环部位的过渡圆角处理，避免应力集中部位的结构设计缺陷，建模时可以通过配置化设计覆盖全规格系列的尺寸参数，方便不同项目选型时直接调用对应规格的模型，不需要重复建模，提升结构设计阶段的选型和装配效率。
