气动缸体装配结构三维建模设计

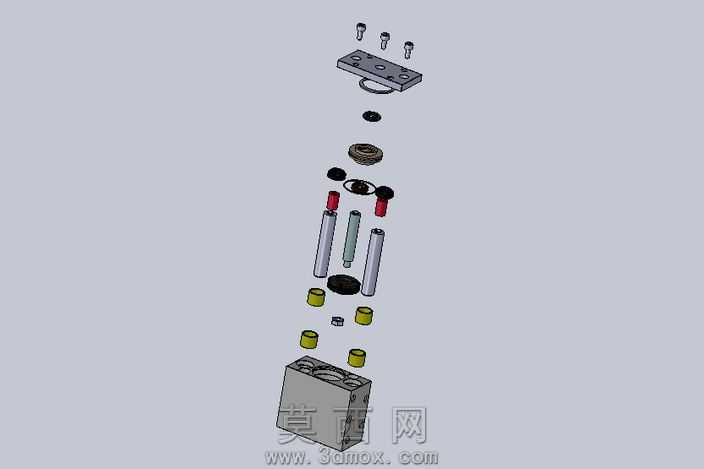

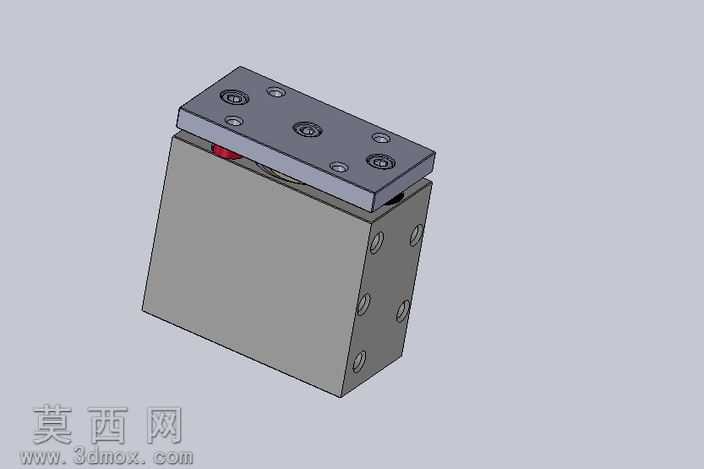

本模型采用三维参数化建模方式完成气动缸体的全结构设计，建模过程中严格遵循气动元件的通用设计规范，对缸体、端盖、活塞杆、密封组件、紧固件等所有零部件进行1:1等比例还原，完整呈现气动缸体的装配层级与配合关系。建模阶段首先完成缸体主体的基础特征绘制，通过拉伸、切除等基础命令构建缸筒的腔体结构，预留密封件安装槽位与紧固件安装孔位，保证缸体的壁厚均匀性与结构强度，同时兼顾气动回路的通气路径设计，确保气流流通的顺畅性。针对内部的活塞组件，分别对活塞本体、活塞杆、导向套、缓冲密封件进行独立建模，各零件的配合公差按照气动元件的行业标准设定，既保证活塞往复运动的顺滑性，也满足密封性能的设计要求。端盖部分的建模充分考虑安装定位需求，设计有对应的定位销孔与螺栓过孔，与缸体端面的安装位完全匹配，同时集成了气路接口的结构特征。所有紧固件、密封垫圈等标准件均按照国标参数进行建模，保证规格参数的准确性。模型完成后通过装配约束将所有零部件按照实际装配顺序进行组合，清晰展示各零件的装配位置与连接关系，爆炸视图的呈现能够直观展现产品的内部构造，方便理解气动缸体的工作原理。材质渲染阶段，针对不同零部件的实际材质赋予对应属性，缸体与金属端盖采用金属铝合金材质，调整粗糙度与金属度参数还原金属哑光质感，密封件采用橡胶材质表现出弹性件的哑光黑质感，活塞杆采用抛光金属材质体现表面的高光特性，紧固件采用镀锌钢材的材质效果，通过不同材质的区分让各零部件的辨识度更高，整体渲染效果清晰直观，能够直接用于产品结构展示、装配教学演示以及后续的工程图纸导出参考。整个设计过程充分考虑气动缸体的实际使用场景，在结构设计上预留了足够的安装与维护空间，各零件的结构设计均满足加工工艺要求，不存在无法加工的异形结构，可直接作为气动元件设计、机械自动化设备选型的参考模型使用。
