气化工艺立式气体过滤装置结构设计

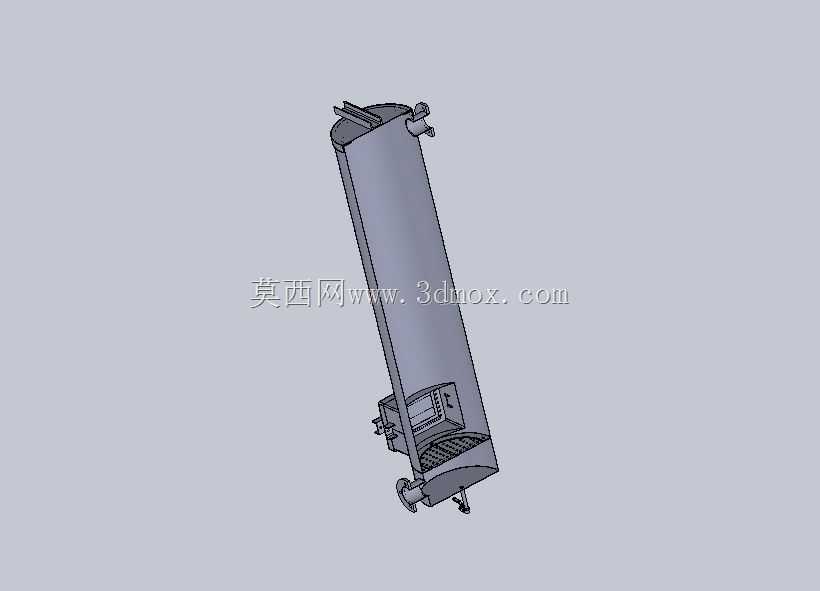

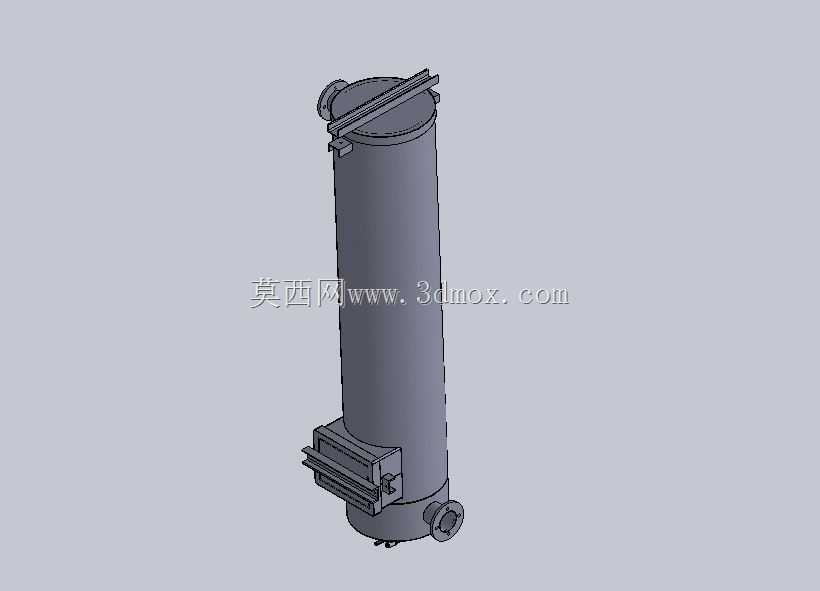

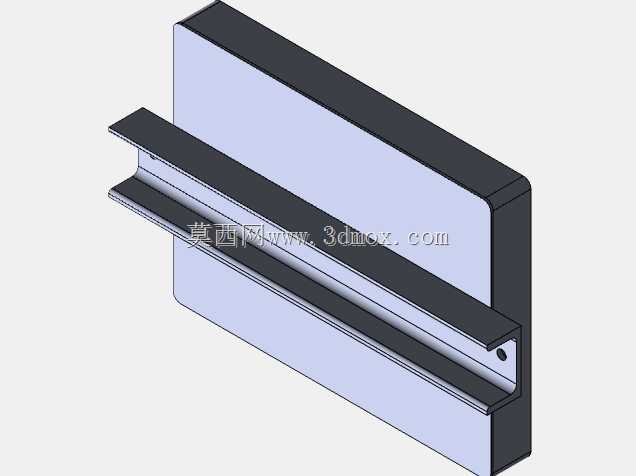

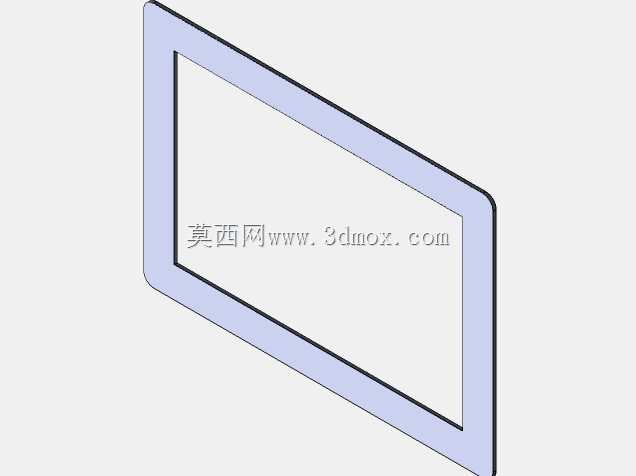

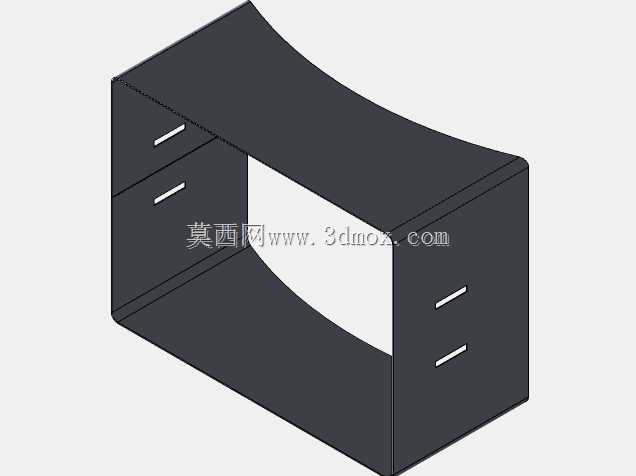

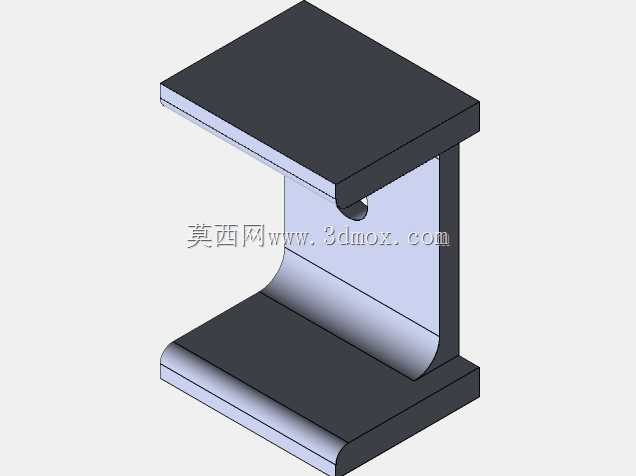

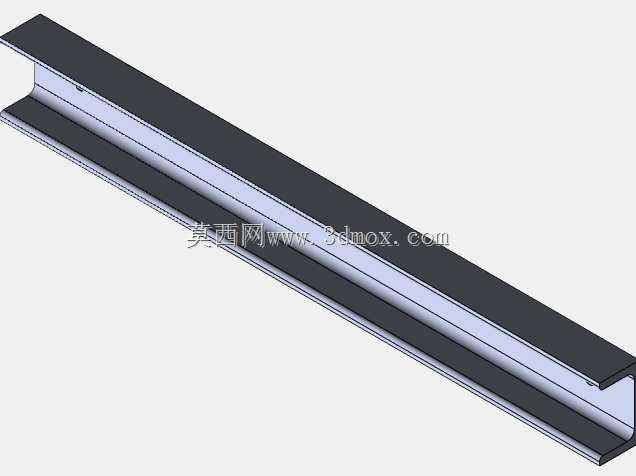

在煤气化、生物质气化等工业产气环节中，粗合成气从气化炉出口排出时会携带大量飞灰颗粒、未完全反应的炭质碎屑以及冷凝析出的焦油液滴，这类杂质若直接进入后续的变换、脱硫工段或是燃气输配管网，会造成管路阀门卡涩、催化剂床层堵塞、燃烧器喷嘴磨损等一系列故障，这款立式气化用气体过滤装置就是针对这类工况开发的前置净化单元。从结构设计逻辑来看，整体采用立式圆柱罐体布局，能最大程度压缩设备的水平占地空间，适配气化装置区紧凑的设备排布要求，罐体顶部采用快开式压盖锁紧结构，搭配横向布置的锁紧压条，无需大型吊装工具即可快速开启顶盖，更换内部的过滤滤芯或是清理沉积的杂质，大幅缩短设备停机维护的时长。罐体下部侧方集成了侧装式排污与检修阀组，不同于常规过滤器将排污口直接设置在罐体底部的设计，侧置阀组预留了足够的底部安装空间，罐体底部的支撑支脚可以直接固定在钢制操作平台或是混凝土基础上，无需额外抬高设备来预留排污操作空间，同时底部的管路接口采用标准法兰连接形式，可直接对接气化炉出口的粗煤气管路，减少现场配管的改造工作量。设备的进气与出气接口采用下进上出的流道设计，含尘气体从下部接口进入罐体后，流道截面突然扩大，气流速度快速降低，大粒径的固体颗粒会在重力作用下直接沉降到罐体底部的集污腔，不会直接冲刷过滤元件，有效延长滤芯的使用寿命，经过预分离的气体向上穿过滤芯层，剩余的细颗粒与液滴被拦截在滤芯外侧，净化后的气体从罐体上部的出气口排出进入后续工段。在安装边界设计上，罐体的长径比经过流场仿真优化，既保证了足够的过滤面积与气固分离沉降距离，又避免了罐体过高带来的稳定性问题，顶部的快开压盖开启时的操作空间仅需覆盖罐体直径范围即可，侧方阀组的操作手柄朝向设备巡检通道一侧，日常巡检时可直接观察阀组密封状态、操作排污阀排出积污，无需绕行到设备背面。考虑到气化现场的工况波动，罐体的壁厚设计预留了足够的腐蚀裕量，可耐受粗合成气中硫化物、焦油的长期腐蚀，所有外露的连接部件均采用标准件设计，备件通用性强，现场维护时无需定制特殊配件，能适配不同产气规模的固定床气化炉、流化床气化炉的前置气体净化需求，也可用于其他含尘含湿工业气体的前置预处理环节。
