传动用塑料带轮结构设计三维作品

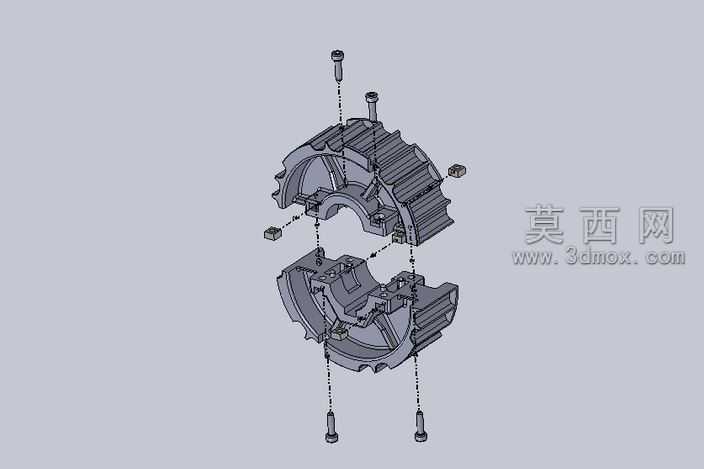

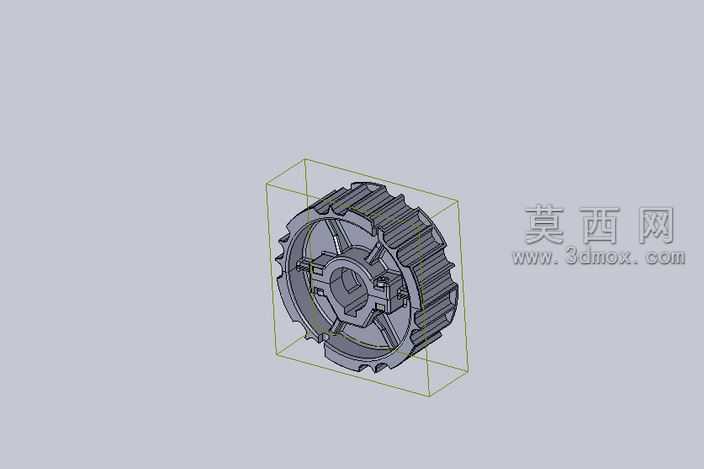

本作品为传动场景使用的塑料带轮三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先根据带传动的工况需求确定带轮的核心传动参数，包括轮齿节距、齿形轮廓、带轮基准直径、内孔配合尺寸、键槽定位尺寸等核心参数，再逐步细化各部分结构特征。建模阶段首先绘制带轮的轴向截面草图，通过旋转特征生成带轮的基体结构，随后针对外圈的啮合齿形，采用单齿草图绘制后圆周阵列的方式完成整圈齿形的构建，齿形轮廓严格匹配配套传动带的啮合尺寸，保证传动过程中啮合顺畅无卡滞，减少传动过程中的滑动损耗。带轮中部采用辐条式镂空结构设计，在保证整体结构强度满足传动扭矩要求的前提下，尽可能降低带轮自身重量，减少传动过程中的转动惯量，提升传动响应速度，辐条与外圈、内轮毂的衔接位置均做了圆角过渡处理，避免应力集中导致的结构开裂问题，适配塑料材质的力学性能特点。内孔位置设计有对称分布的键槽与定位卡扣结构，可实现与传动轴的周向固定与轴向定位，保证动力传递过程中带轮与轴无相对窜动，安装定位便捷可靠。材质设置阶段针对塑料零件的特性，赋予模型工程塑料的材质属性，调整材质的粗糙度、反光度参数，还原塑料零件哑光带轻微反光的真实质感，渲染阶段采用柔和的工作室光照环境，清晰展现带轮各部分的结构细节，包括齿形轮廓、辐条结构、内孔定位特征都可清晰呈现。整体结构设计充分考虑塑料注塑成型的工艺特性，各部分壁厚保持均匀，避免出现壁厚突变导致的注塑缩痕、翘曲等成型缺陷，拔模角度设置合理，可满足批量注塑生产的工艺要求，适配轻载传动场景下的动力传递需求，可直接用于传动机构的虚拟装配、运动仿真以及后续的工程图纸输出。
