六联装倾斜式光伏支架组件结构设计

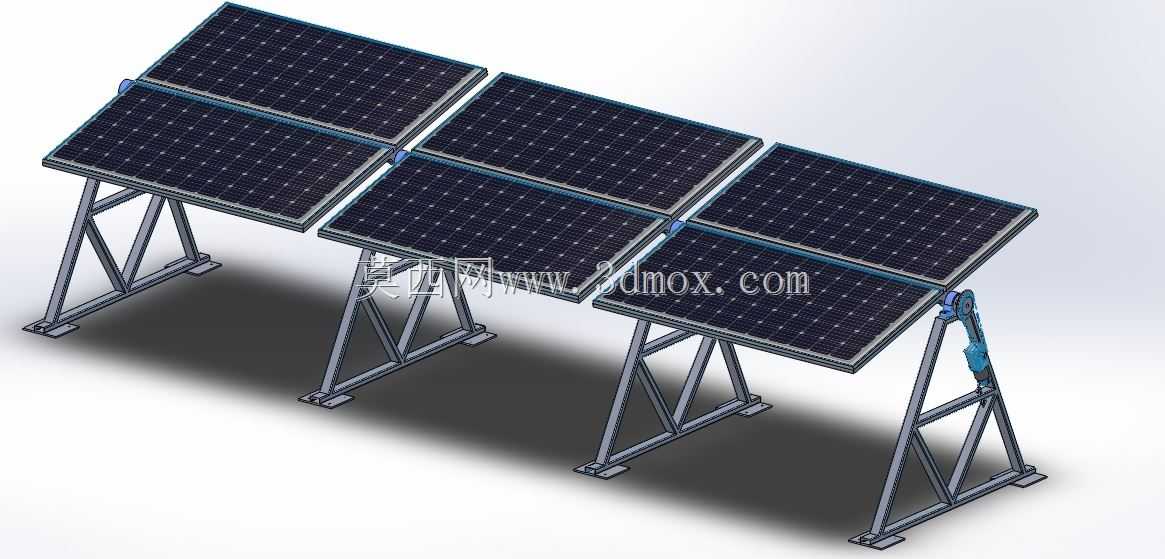

　　这套光伏支撑结构主要面向分布式工商业屋顶、离网型光伏供电站点、山地集中式光伏阵列的单元组布设场景，单组支架可承载六块标准晶硅光伏组件，适配当前市面主流的182mm、210mm尺寸规格光伏板，无需额外打孔改造即可完成组件固定。从实际使用场景来看，这类支架结构既可以单组独立布设，为偏远区域的通讯基站、野外监测设备提供离网供电支撑，也可以多组横向、纵向拼接组成大规模光伏阵列，匹配集中式光伏电站的排布需求，支架的倾角设计参考了国内中纬度地区的年平均太阳高度角，能够保证组件全年接收的太阳辐射量处于较高区间，减少倾角调整的频次。

　　从功能特性上看，支架采用三角形桁架式支撑结构，所有支撑腿底部都设计有带安装孔的地脚连接板，既可以通过膨胀螺栓固定在混凝土硬化基础上，也可以搭配地桩固定在山地、荒地等非硬化地面，结构的抗风载、雪载能力经过力学校核，能够满足12级风压、20cm积雪厚度的使用要求，不会出现结构变形、组件倾覆的问题。支架右侧集成了电动推杆结构，可根据不同季节的太阳高度角调整组件的倾斜角度，相比固定倾角支架能够提升8%-12%的年发电效率，推杆的铰接点位置经过受力优化，调整过程中不会出现结构干涉，也不会对组件边框造成额外的挤压应力。

　　设计过程中优先考虑了现场安装的便捷性，所有钢结构构件都采用标准化型材加工，构件之间的连接全部采用螺栓装配，不需要现场焊接作业，能够大幅缩短现场施工的周期，降低野外作业的施工难度。支架的横向檩条上预留了长圆形安装孔，能够兼容不同安装孔距的光伏组件，不需要针对特定品牌的组件单独加工檩条，提升了支架的通用适配性。结构的受力传递路径经过反复优化，组件承受的风载、雪载以及自身重量会通过檩条传递到斜向支撑梁，再通过竖向支撑腿传递到地面基础，所有受力节点都做了加强处理，避免长期使用过程中出现节点疲劳开裂的问题。

　　从安装边界尺寸来看，单组支架组装完成后，横向总宽度适配六块组件横向拼接的总尺寸，纵向深度匹配单块组件的长度加上支架前后支撑的跨距，安装时需要预留前后排支架的间距，避免冬季太阳高度角较低时出现前排组件遮挡后排组件的问题，支架的最低点距离地面的高度预留了足够的通风空间，既可以降低组件工作时的背面温度，提升发电效率，也方便后期运维人员清理组件下方的杂草、积灰。支架的所有钢结构构件表面都做了热浸镀锌处理，能够适应户外高湿、高盐雾的使用环境，防腐寿命可以达到25年以上，匹配光伏组件的全生命周期使用需求，不需要中途做防腐维护。

　　在建模过程中，所有构件的装配间隙都按照实际工程公差预留，螺栓连接的位置都预留了足够的扳手操作空间，不会出现实际安装时工具无法伸入、螺栓无法拧紧的问题，电动推杆的安装位置也考虑了接线、后期维护的操作空间，不需要拆解支架主体结构即可完成推杆的更换检修。组件的压块安装位置避开了组件边框的受力薄弱区，固定时不会造成组件边框变形导致的电池片隐裂问题，整个结构的配重经过核算，在非硬化地面安装时不需要额外做混凝土基础，依靠自身结构重量和地桩固定即可满足抗风要求，能够大幅降低基础施工的成本。
