壁挂式电气控制防护箱体结构设计

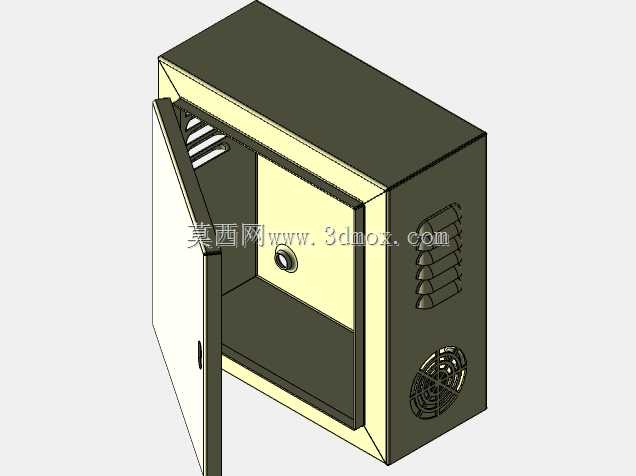

　　这款壁挂式电气控制防护箱体，主要面向工业现场低压电气元件的集成安装场景，常见于生产线旁的阀组控制单元、小型设备的电气回路承载、公共区域弱电系统的防护安装等工况，能够为内部的接线端子、小型继电器、控制开关等元器件提供稳定的物理防护与规整的安装空间。从实际使用需求出发，箱体采用单开门侧开结构，门体与箱体主体通过侧边的铰接结构连接，开合角度可满足日常接线、元件调试的操作空间需求，门体上设置的锁止结构能够避免非专业人员随意开启，保障内部电气回路的运行安全。

　　箱体侧面设计了多组冲压成型的散热格栅，下部预留了轴流风机的安装位，针对内部搭载发热元件的工况，可通过自然通风加强制风冷的组合方式，将元件工作产生的热量及时排出，避免箱内温度过高导致电气元件寿命衰减、工作异常。在结构设计层面，箱体主体采用钣金折弯拼接的工艺思路，折边处做了圆角过渡处理，既能够提升箱体整体的结构刚性，减少钣金加工后的应力变形，也能避免安装维护过程中尖锐边角划伤操作人员。箱体内部预留了统一的安装底板固定位，可根据实际搭载的元件类型选择不同规格的安装底板，适配导轨式安装元件、螺钉固定元件等多种安装方式，内部空间的进深、宽度与高度尺寸经过合理规划，既能够满足常规小型控制元件的排布需求，也不会造成空间冗余导致安装后箱体过于突兀。

　　安装边界上，箱体背部设计了壁挂式安装的固定孔位，可直接通过膨胀螺栓固定在混凝土墙面、设备钢结构支架上，安装时需注意预留出门体开启的操作空间，以及侧面散热格栅的通风间隙，避免紧贴墙面或其他遮挡物影响散热效果。门体与箱体的结合处做了贴合面的平整度处理，能够减少灰尘、飞溅液体进入箱体内部的概率，适配多数普通工业车间的防护需求，针对潮湿多尘的特殊工况，还可在贴合面加装密封胶条提升防护等级。箱体侧面的格栅采用向下倾斜的冲压结构，能够在保证通风面积的同时，避免上方滴落的液体直接通过格栅进入箱内，下部的风机安装位做了加强翻边处理，安装风机后不会出现局部结构变形，风机接线可通过箱体内部预留的走线槽规整排布，避免与内部主回路线路交叉干扰。

　　从建模逻辑来看，整个箱体的结构完全遵循钣金加工的工艺要求，所有折弯半径、板材厚度的参数都匹配常规冷轧钢板的加工参数，没有出现无法落地加工的异形结构，各个拼接边的连接位预留了点焊或拉铆的操作空间，生产时可直接根据三维模型展开下料，减少二次调整的工作量。在实际选型应用中，这类箱体可根据搭载元件的总功率、发热情况调整散热结构的开孔面积，若内部搭载的元件发热量极低，也可将下部风机位替换为可拆卸的封板，进一步提升箱体的防护能力，适配不同的现场使用需求。
