150kW模块化CLT木制OCP数据中心结构

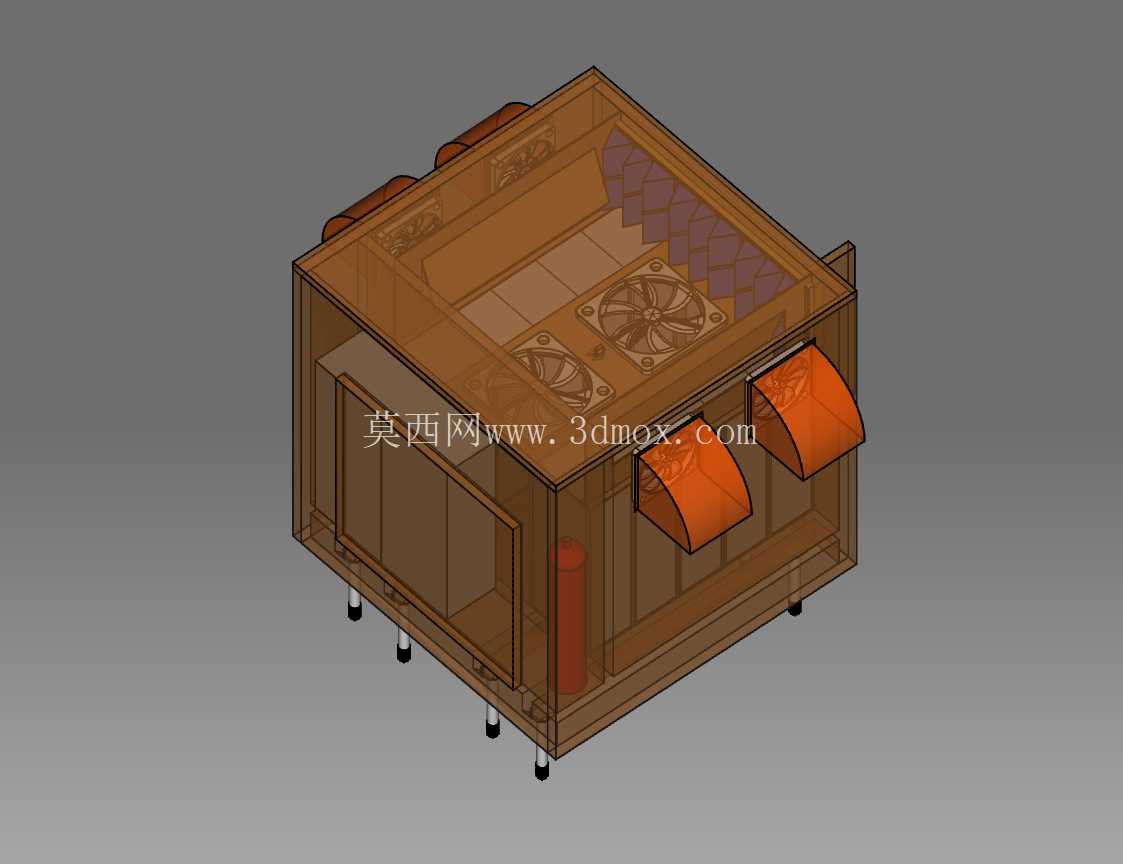

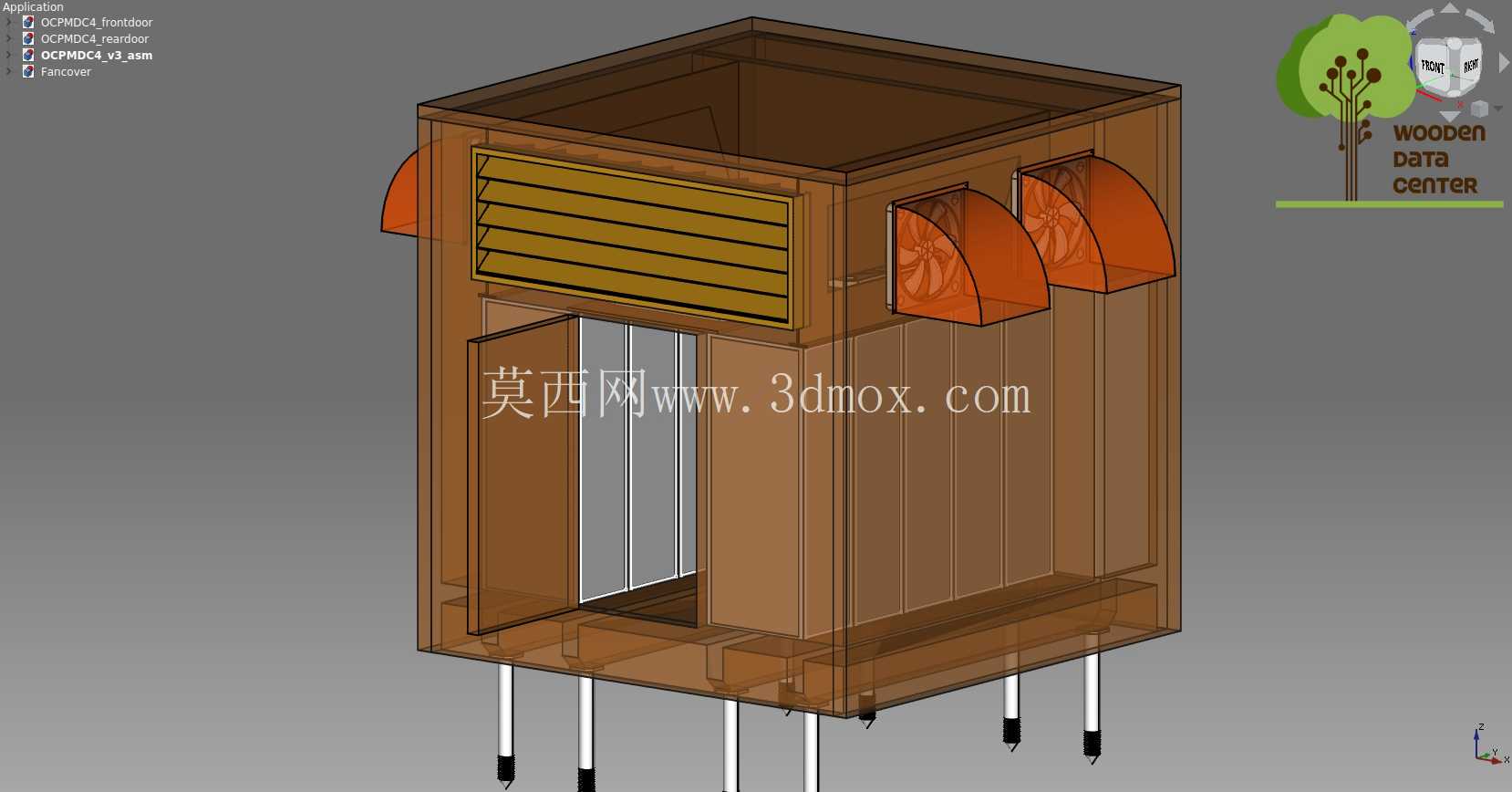

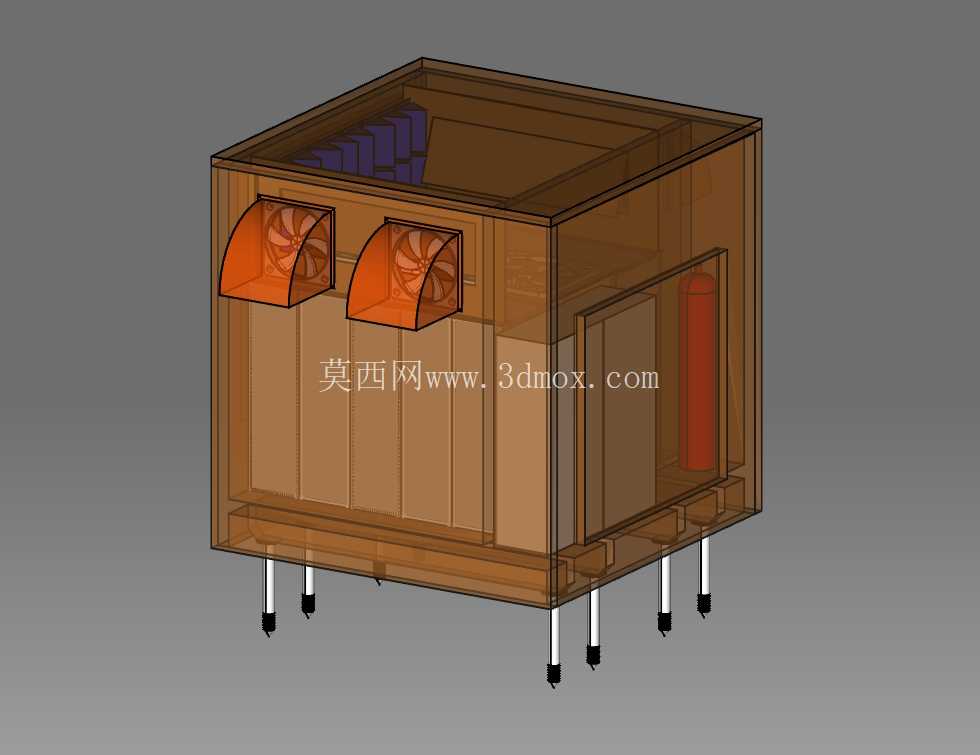

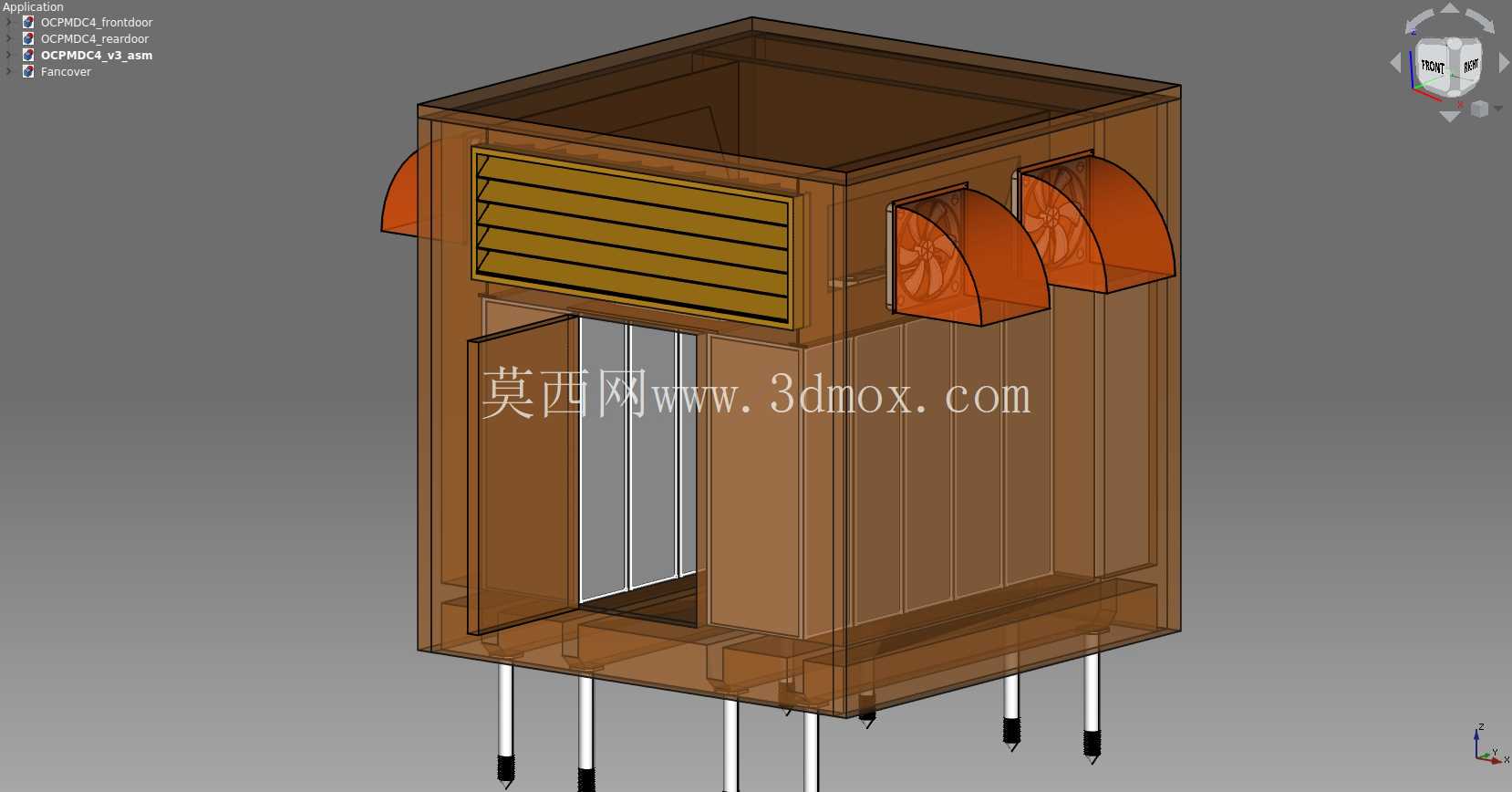

　　在边缘计算节点、园区临时算力部署、低碳示范园区算力配套这类场景里，传统钢制集装箱式数据中心存在生产碳排放高、现场适配性差、保温隔热性能不足的痛点，这款采用CLT正交胶合木作为主体结构材料的150kW OCP架构数据中心，正是针对这类场景开发的算力承载基础设施。整体外轮廓尺寸控制在4m×4m见方，底部采用可调节支撑脚作为安装基础，支撑脚高度预留了底部走线、通风以及地面不平的调节余量，安装时不需要做大面积混凝土硬化基础，仅需要对支撑脚点位做局部找平处理即可完成部署，大幅缩短现场施工周期，适配野外临时算力点、园区闲置空地、建筑屋顶等多种安装场景，支撑脚底部的防滑减震垫可以抵消设备运行时的轻微振动，避免结构共振产生的噪音传递。主体围护结构全部采用工程级CLT正交胶合木板材拼接，相比传统钢制围护结构，CLT材料本身的导热系数更低，夏季高温环境下可以减少外部热量向舱内传递，降低制冷系统的负载，冬季低温环境下也能减少舱内热量向外散失，配合舱体接缝处的密封胶条处理，整体围护结构的气密性满足数据中心舱体的密封要求，同时木材本身的碳汇属性也符合低碳算力基础设施的建设要求。舱体正面设置单开检修门，门体尺寸满足标准服务器机柜的进出需求，门体上设置观察窗可以在不开启舱门的情况下观察内部设备运行状态，门体配备安全锁具防止非授权人员进入。舱体侧面设置多组弧形外凸的通风导流罩，对应舱内的直接冷却通风路径，导流罩的弧形结构可以引导外部自然风顺畅进入舱内，同时避免雨水顺着通风口倒灌进舱内，正面上方设置横向百叶通风口，作为热空气排出的通道，百叶的倾斜角度经过优化，既保证通风截面积满足150kW负载下的散热风量要求，又能阻挡外部杂物、雨水进入舱内。内部空间按照OCP机架标准布局，可容纳10台OCP标准V2版本机架，单舱总算力负载支持150kW，采用直接冷却的散热方案，省去了传统精密空调的中间换热环节，PUE值可低至1.02，大幅降低算力运行的能耗成本。

　　舱内预留了标准机架安装位、走线槽道、配电接口，机架安装位的固定孔位完全匹配OCP标准机架的安装尺寸，现场部署时只需要将标准机架推入对应位置固定，接好配电和网络接口即可完成设备上架。舱体内部集成了配电单元、安全监控系统以及自动消防系统，配电单元支持双路市电输入，可实现负载的不间断供电切换，安全监控系统覆盖舱内温湿度、烟雾、门禁、水浸等监测点位，所有监测数据可上传至远端运维平台，不需要安排专人现场值守，自动消防系统采用气体灭火方案，在监测到舱内火情隐患时可以自动启动灭火程序，同时切断非必要供电，避免火情扩大，保障算力设备的安全。

　　结构设计上采用模块化拼接思路，所有CLT板材都在工厂预制完成，板材之间采用金属连接件配合结构胶拼接，现场不需要进行大规模切割焊接作业，仅需要按照装配流程依次拼接板材、安装支撑脚、固定通风导流罩和检修门即可完成舱体组装，拆卸时也可以按照反向流程拆解，方便舱体的转场重复利用，相比传统钢制焊接舱体，拆装过程不会产生大量焊接烟尘和建筑垃圾，更符合绿色施工的要求。舱体底部预留了强弱电走线的开孔，开孔位置配备防水密封胶圈，外部线缆可以从底部支撑脚之间的空间进入舱内，避免线缆从侧面或顶部进入带来的漏水隐患，同时底部走线的方式也让舱体外部更加整洁，减少外部线缆被外力破坏的风险。

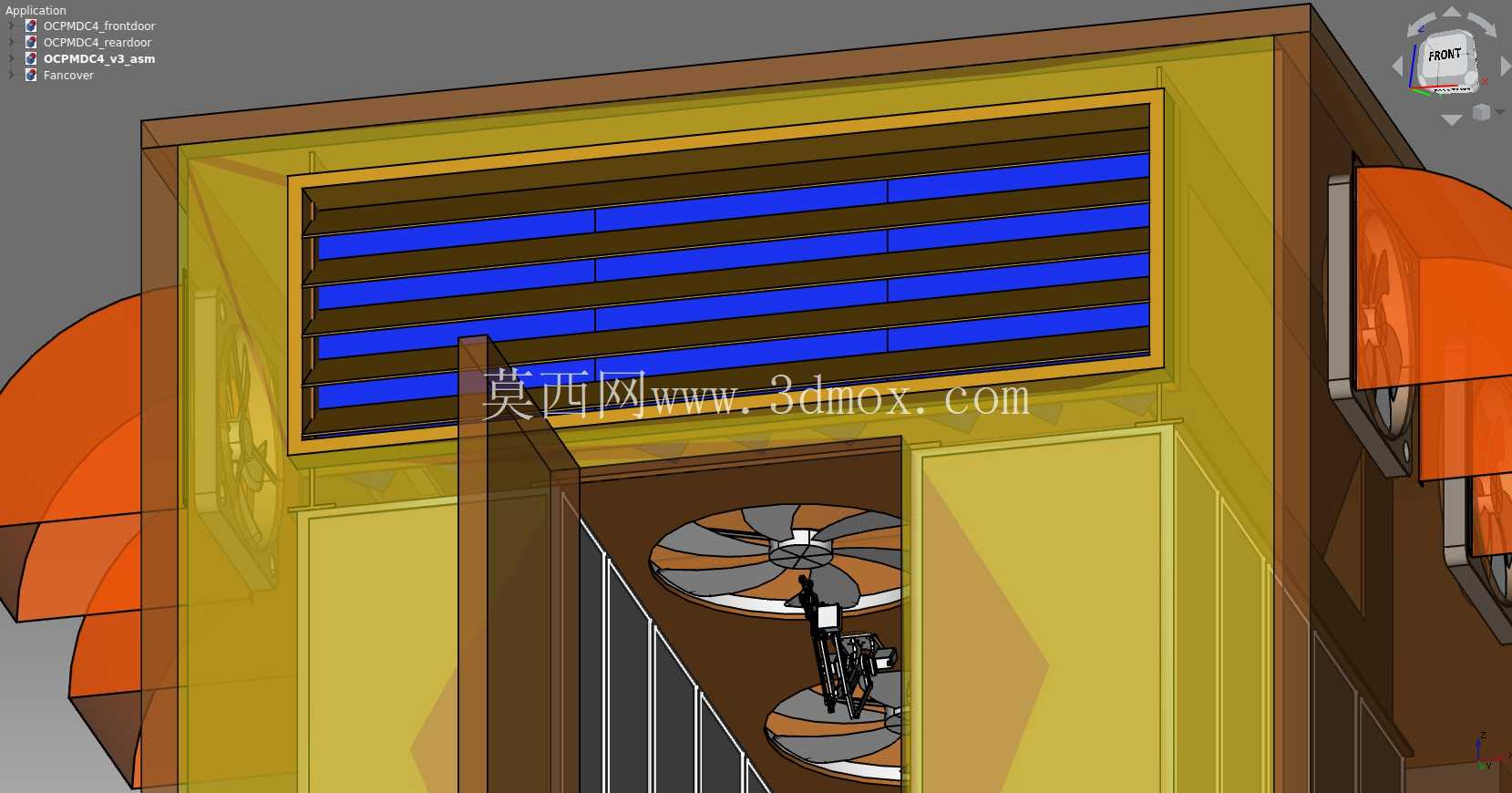

　　通风系统的风道设计经过流场优化，外部冷空气从侧面导流罩进入后，直接流经服务器机架的进风侧，带走服务器运行产生的热量后，从正面上方的百叶风口排出，整个风道没有多余的转弯和阻力，在自然通风条件下就可以满足部分低负载场景的散热需求，高负载场景下仅需要在风道内加装辅助风机即可满足散热要求，不需要配置复杂的精密空调系统，进一步降低了舱体的制造成本和运行能耗。舱体的木制结构表面都做了防火阻燃处理和防潮防腐处理，阻燃等级满足数据中心基础设施的防火要求，防潮防腐处理可以避免木材在户外环境下出现霉变、虫蛀、腐烂的问题，保证舱体的结构使用寿命达到常规钢制舱体的同等水平。
