高承重双舱预制式储能变电站舱体结构

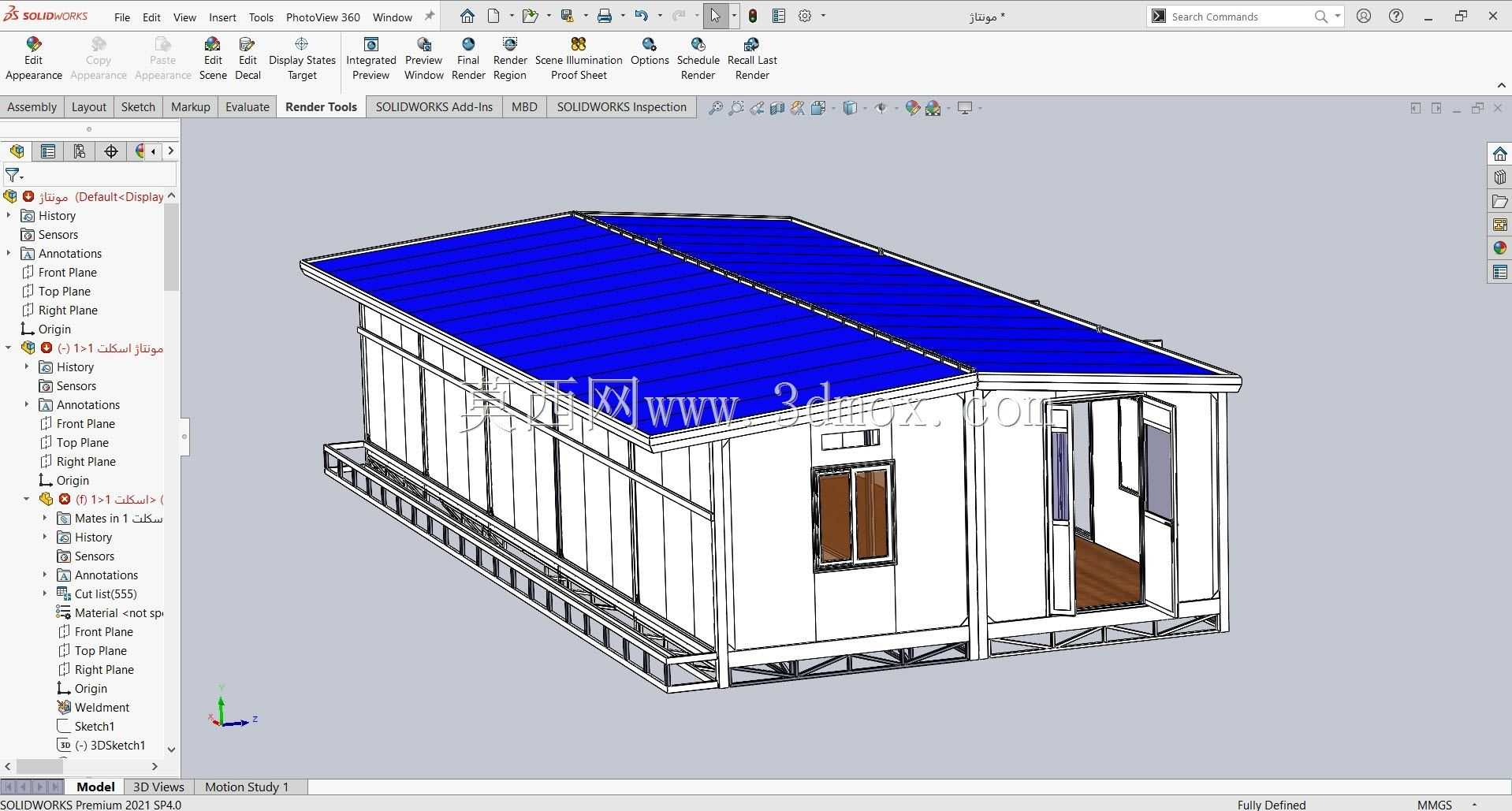

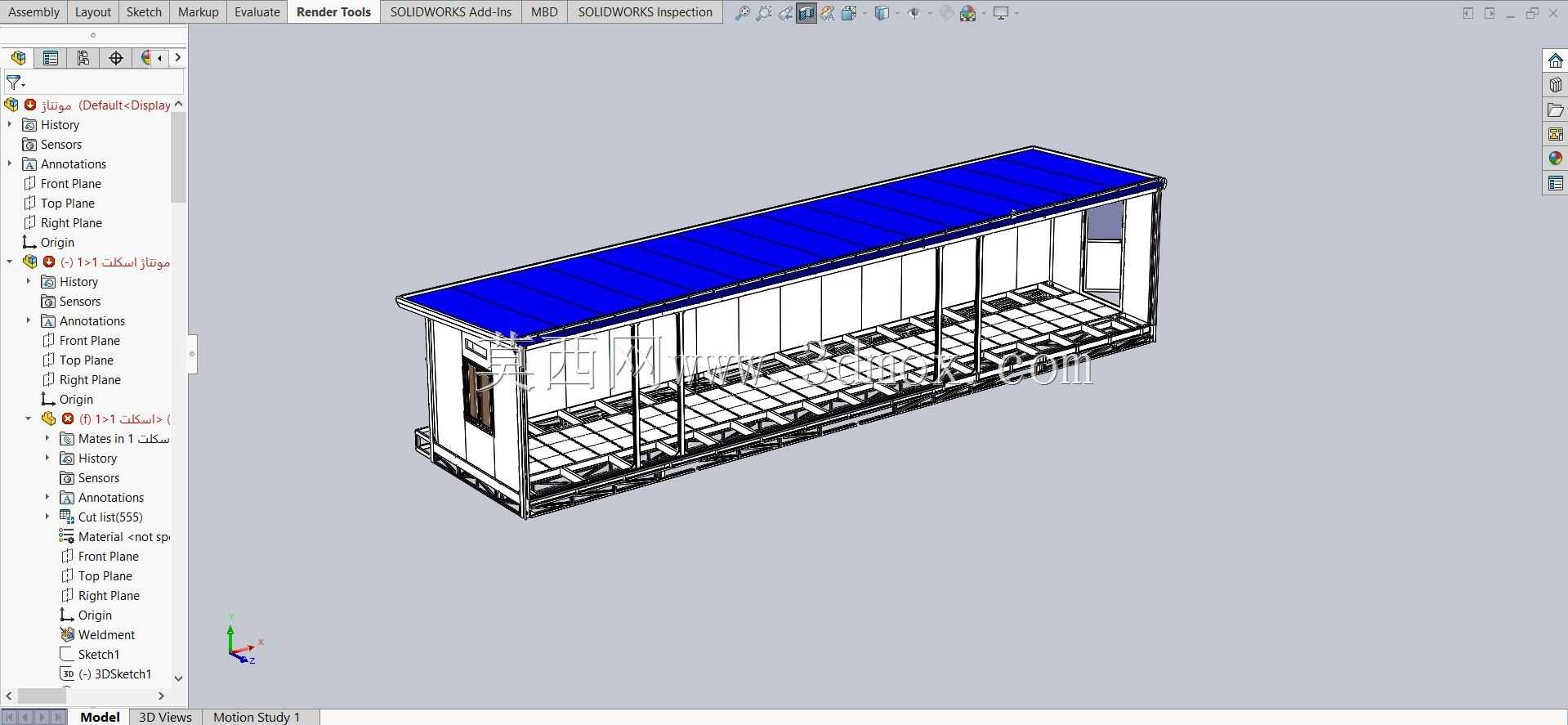

　　这款预制舱式变电站与储能集成舱体，采用高承重双胞胎式双舱并联布局，主要面向户外临时供电、偏远区域电网节点、应急电力保障、分布式储能并网等场景使用，可直接替代传统土建式变电站房，大幅缩短现场施工周期，降低野外作业的基建成本。舱体底部采用一体化重载型钢焊接底架，底架预留标准集装箱角件安装位，可直接适配通用集装箱运输车辆、吊装设备的固定接口，无需额外制作转运工装，满足公路、铁路、海运的多式联运装载要求，底架主梁采用热轧H型钢拼接，次梁采用冷弯C型钢按400mm间距排布，可承受单舱12吨以内的内置设备总载荷，底架下方预留150mm的叉车作业通道，同时满足吊装、叉装两种场内转运需求。

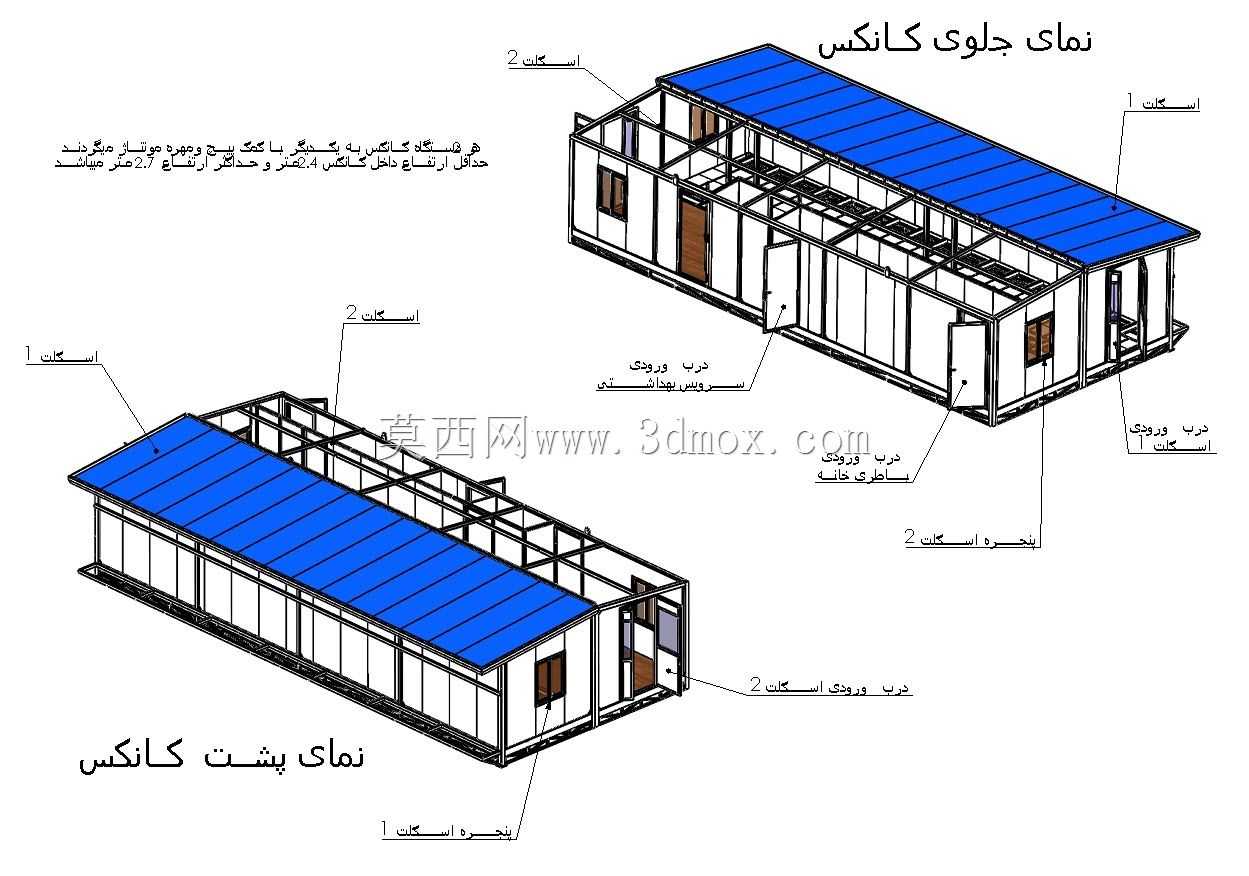

　　舱体围护结构采用50mm厚岩棉夹芯彩钢板拼装，夹芯板内外层为0.6mm厚镀铝锌彩涂板，芯材为A级不燃岩棉，整体围护结构的传热系数低于0.4W/(㎡·K)，可在-30℃到45℃的户外环境下维持舱内温度稳定，满足内置电池簇、变流设备、开关柜的运行环境要求；夹芯板拼接缝采用中性硅酮耐候胶密封，配合隐藏式螺栓固定结构，防护等级可达IP54，可抵御暴雨、扬尘天气的侵蚀，适配戈壁、山地、沿海滩涂等多种复杂户外部署场景。舱顶采用双坡排水结构，坡度设置为5%，顶板采用压型彩钢板整体焊接，接缝处做防水卷材附加层处理，可避免长期积水渗漏，舱顶边缘设置一体化导流槽，将雨水引导至舱体四角的落水管排出，避免雨水沿舱壁流淌造成围护结构腐蚀。

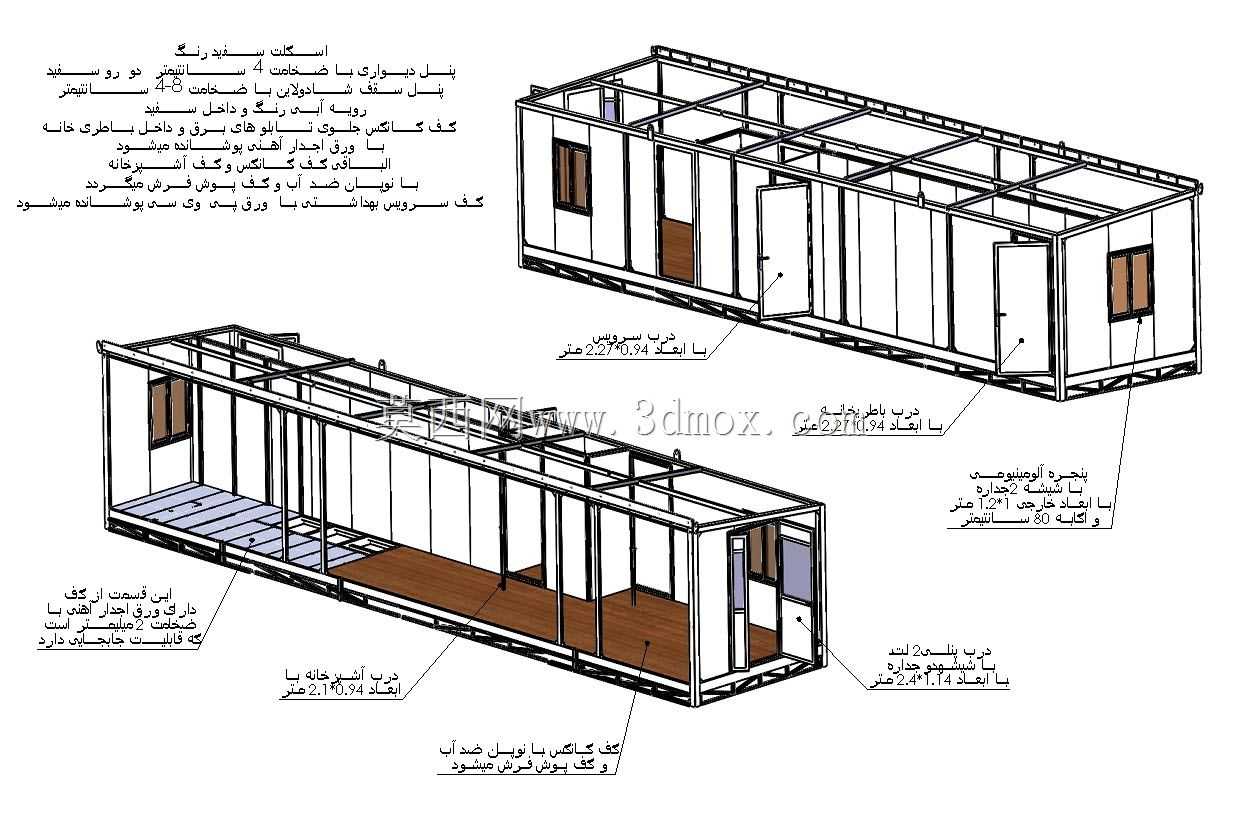

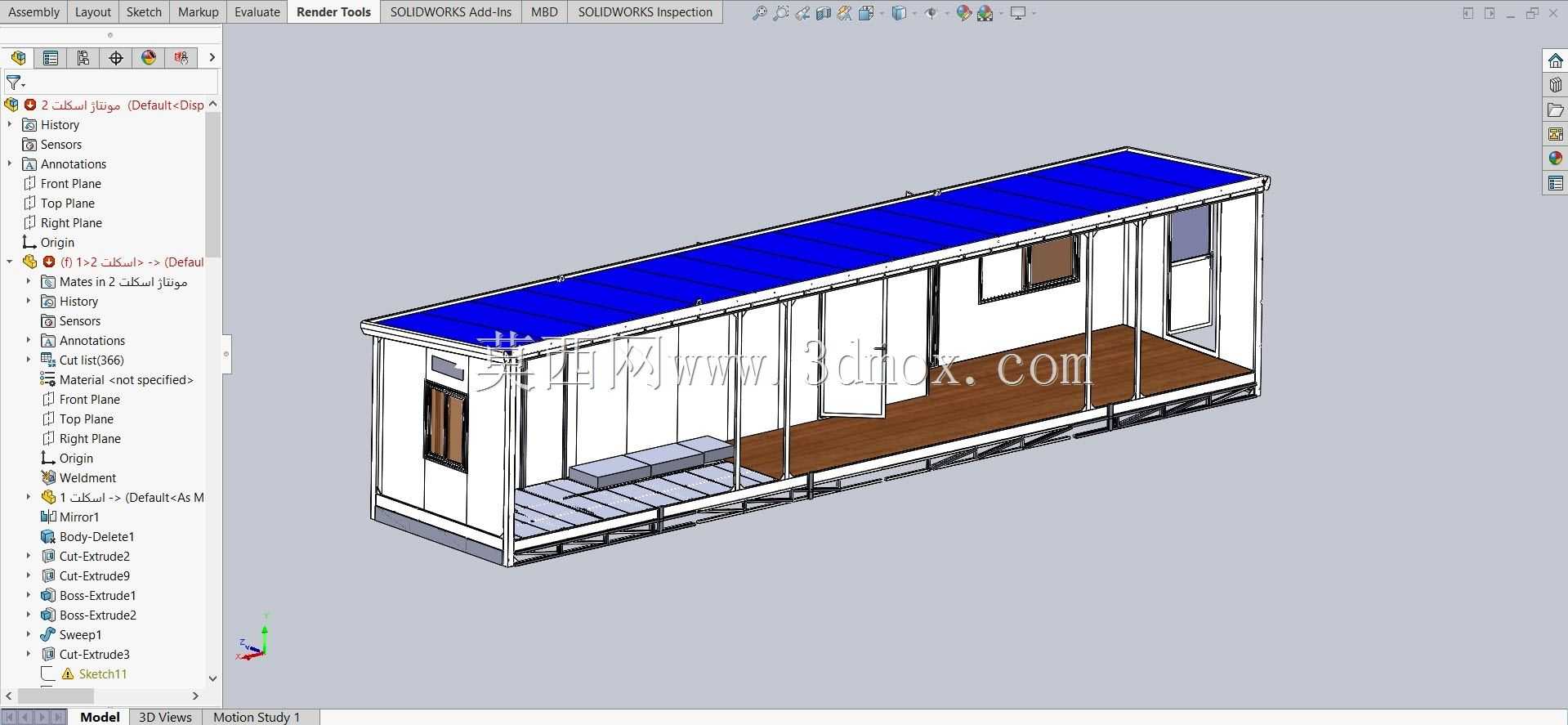

　　舱体侧面设置单扇外开平开门，门体采用同材质夹芯板制作，配套三点式防盗锁具，门与门框之间设置三元乙丙橡胶密封条，关闭后可实现可靠密封；门旁设置固定式采光窗，窗户采用双层中空钢化玻璃，配套防盗格栅，在满足舱内自然采光需求的同时，避免外力破坏造成的安全隐患。舱内空间沿长度方向划分为设备区与操作区，设备区预留标准电池簇、高压柜、变压器、PCS变流设备的安装地脚孔位，操作区预留1200mm宽的运维通道，可满足运维人员日常巡检、设备更换的操作空间需求，舱壁预留标准化的电缆进出线开孔，开孔位置配套防水格兰头安装法兰，现场接线时可直接根据线缆规格选配密封件，无需二次开孔破坏舱体结构。

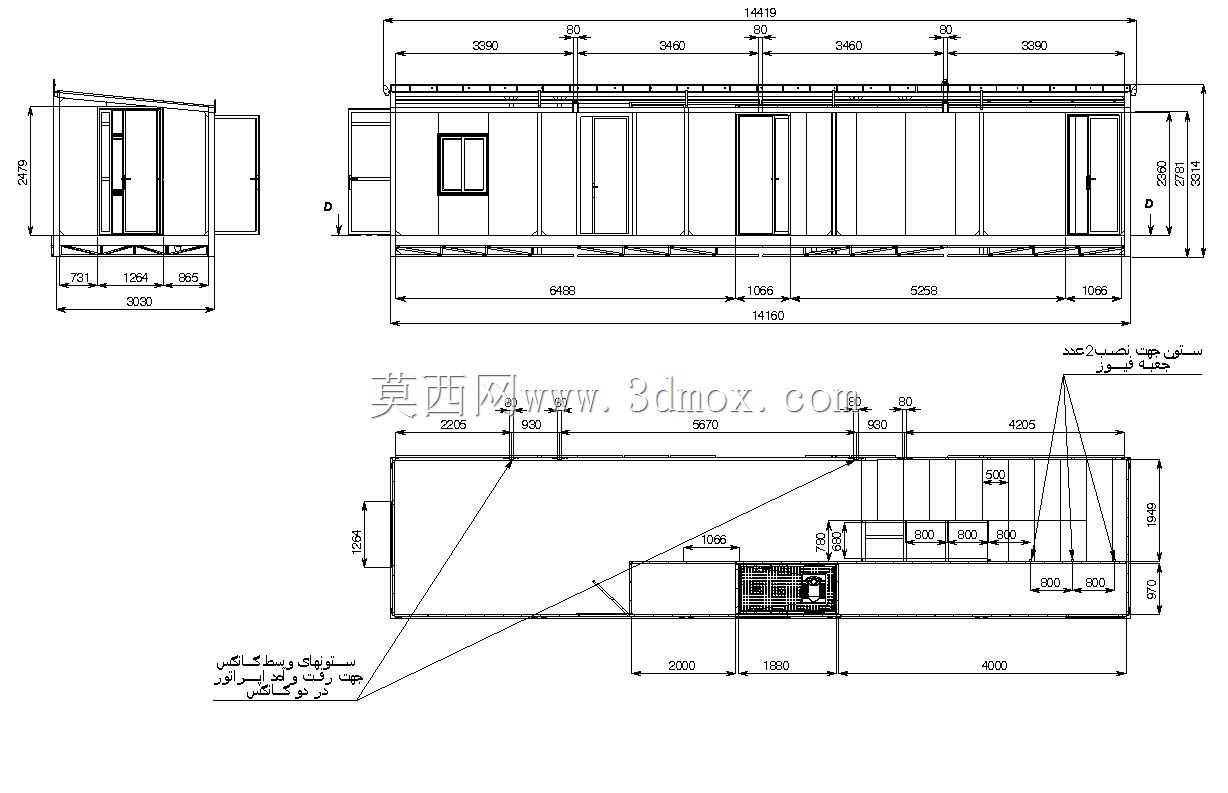

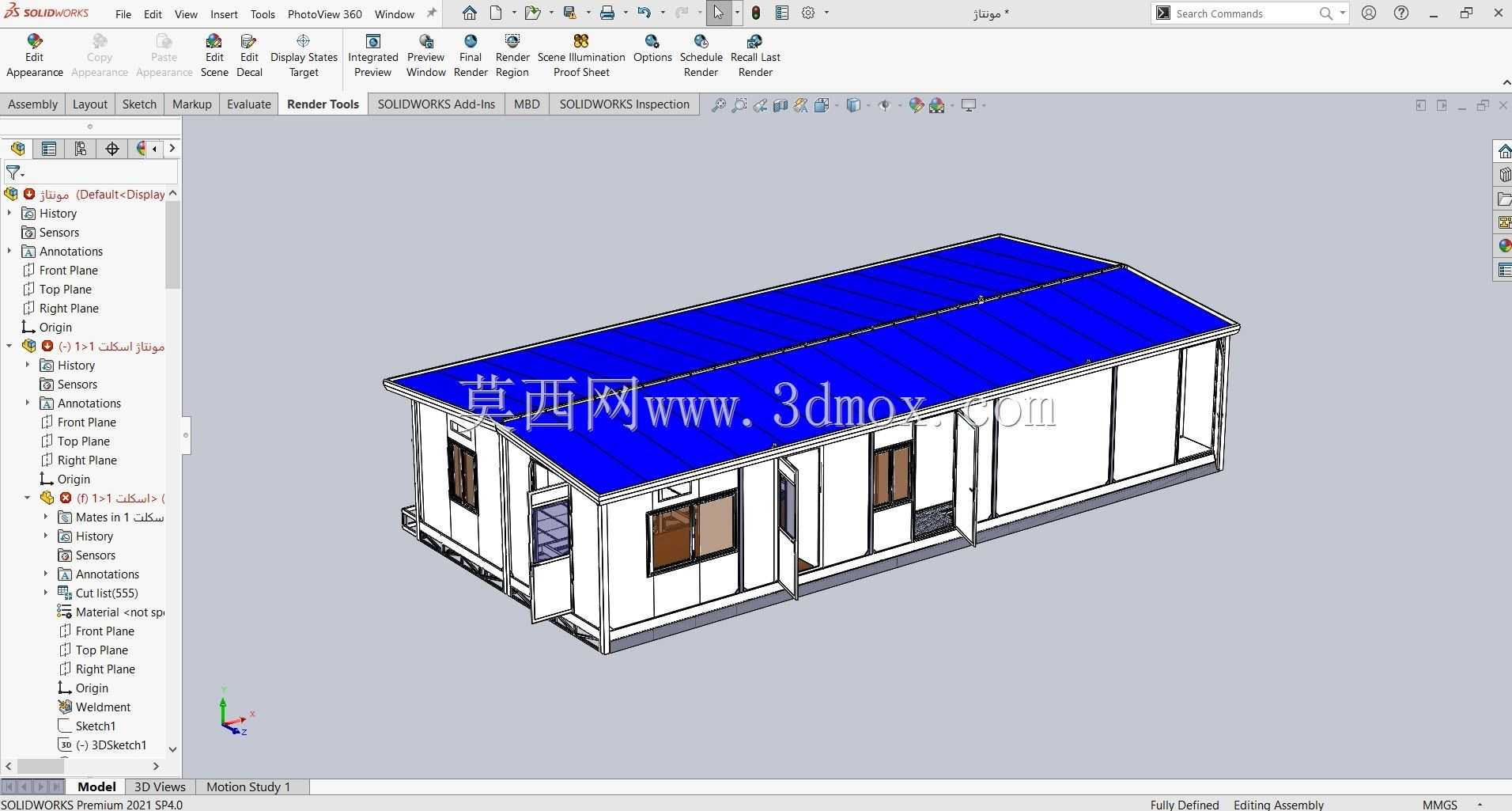

　　设计阶段充分考虑模块化扩展需求，双舱结构可根据项目容量需求单独拆分使用，也可多组舱体并联拼接组成更大容量的储能或变电站站群，拼接处采用定制的防水连接盖板，可保证多舱拼接后的整体防护性能；舱体整体外形尺寸符合标准集装箱的运输限界要求，运输状态下无需拆解任何部件，运抵现场后仅需完成基础找平、线缆连接即可投入使用，相比传统土建站房可缩短80%以上的现场建设周期。舱体钢结构部分整体做抛丸除锈处理，表面喷涂环氧富锌底漆加聚氨酯面漆，涂层总厚度不低于120μm，可满足户外15年以上的防腐使用要求，适配沿海高盐雾、工业重腐蚀等特殊部署场景的防护需求；底架部分额外做沥青防腐涂层处理，避免与地面基础接触部位出现锈蚀问题。舱门位置设置可调节式防雨檐，防止雨水顺着门顶缝隙渗入舱内，门下方设置挡水坎，高度为100mm，可避免地面积水倒灌进入舱内。舱壁内侧预留电气设备安装的C型导轨槽，可根据不同设备的安装尺寸灵活调整固定位置，无需在舱壁上二次焊接或打孔，提升舱体的适配性与结构完整性。
