工程用铰接式双耳环液压缸结构设计

　　在工程机械、重型装备、冶金设备、港口机械的液压传动系统里，这类双耳环铰接式液压缸是承担直线往复做功的核心执行部件，区别于法兰安装、脚座安装的刚性固定油缸，铰接式结构能够补偿安装过程中存在的微小角度偏差，适配设备作业过程中构件摆动带来的角度变化，避免活塞杆承受额外径向弯矩，大幅降低密封件偏磨、杆体弯曲的失效概率。从实际应用场景来看，这类油缸常被用在挖掘机斗杆驱动、装载机举升臂控制、自卸车货厢翻转、机床夹具夹紧、水利闸门启闭等工况，既可以传递大吨位推拉力，也能通过液压阀组控制实现精准的行程位置锁定，满足不同负载下的动作需求。

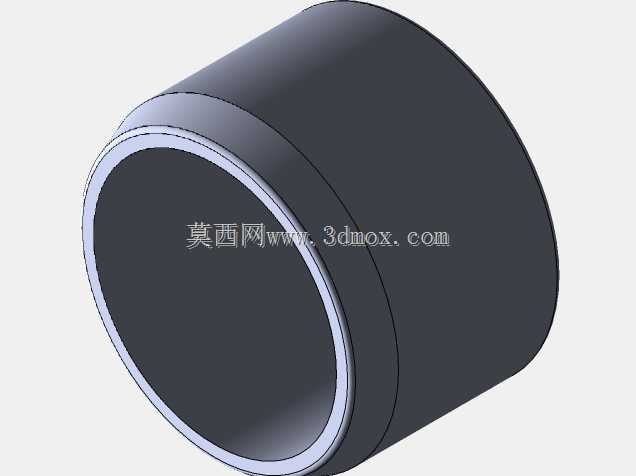

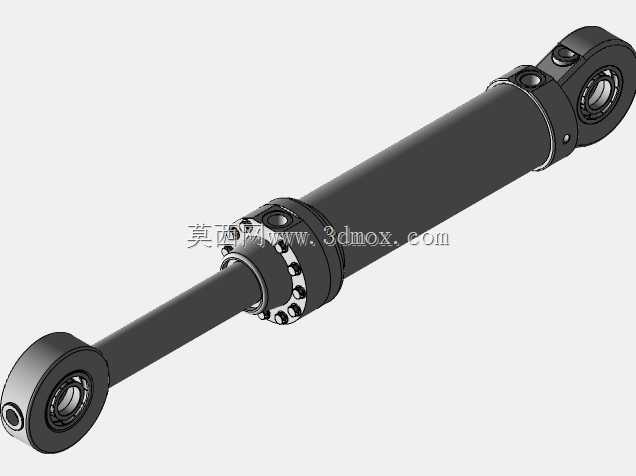

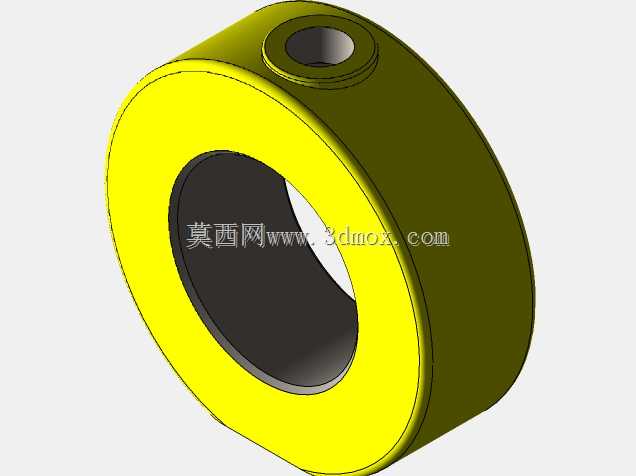

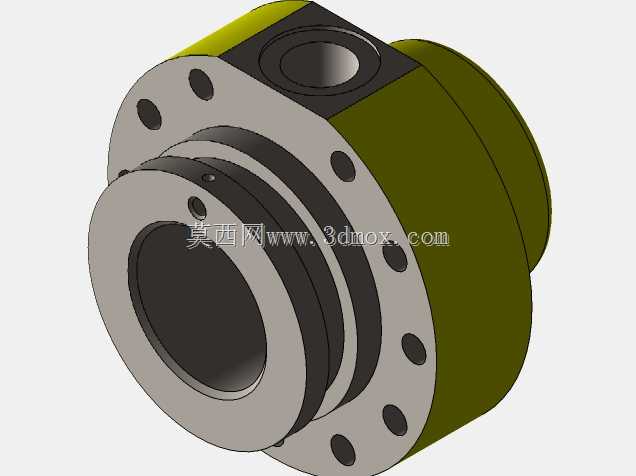

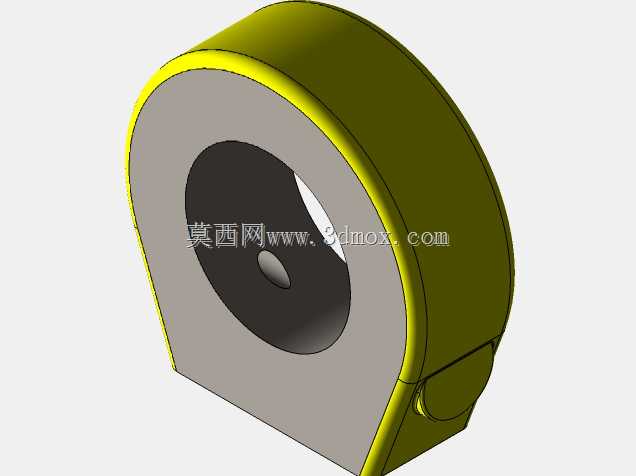

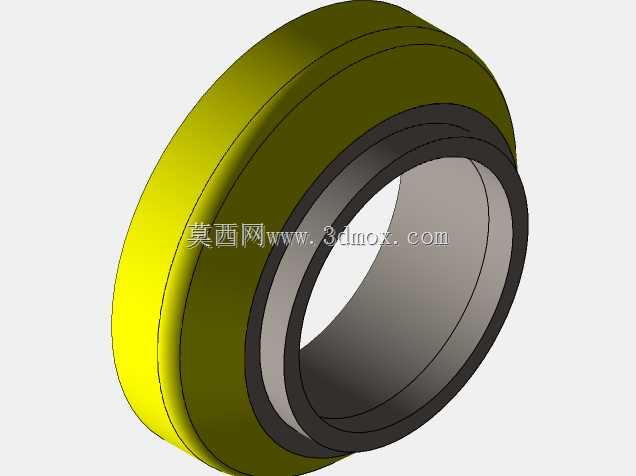

　　从结构设计逻辑来看，这款油缸采用了双耳环带关节轴承的安装形式，缸头与缸底的耳环内都集成了向心关节轴承，能够在垂直于活塞杆轴线的平面内承受一定角度的摆动，适配安装基座的铰接点转动需求；缸筒与端盖采用螺栓法兰连接结构，相比螺纹旋合的端盖结构，法兰连接的密封预紧力更均匀，承压能力更强，也方便后期拆解更换密封件，适合中高压液压系统的使用需求。活塞杆表面做了硬化处理与镀铬层，表面粗糙度控制在合理区间，既降低往复运动的摩擦阻力，也能提升抗锈蚀、抗杂质刮擦的能力，延长密封件的使用寿命。活塞部位采用了组合密封结构，搭配导向环、耐磨环，既保证活塞腔与杆腔之间的密封性能，避免内泄影响做功效率，也能为活塞提供足够的径向支撑，避免活塞在往复运动中出现偏磨卡滞。

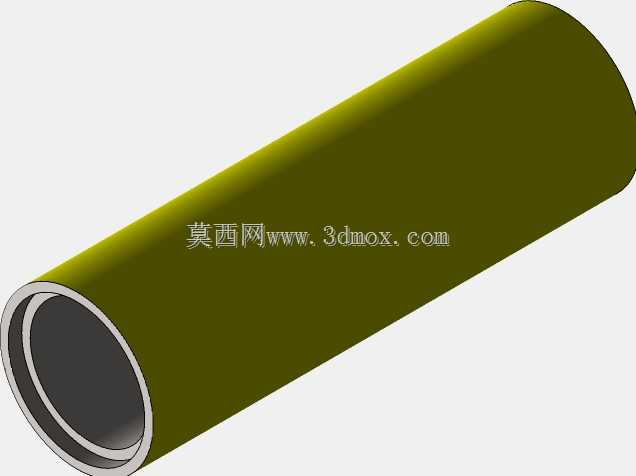

　　在安装边界与尺寸设计上，这类油缸的安装距需要匹配设备铰接点的中心距要求，耳环的孔径、轴承宽度要对应设备端的铰接销轴尺寸，保证配合间隙在合理范围，避免间隙过大带来的冲击载荷，或是间隙过小导致装配困难。活塞杆的伸出长度要满足设备最大行程需求，同时要预留足够的导向长度，避免活塞杆全伸时导向套的支撑长度不足导致杆体失稳。缸筒的外径设计需要结合系统工作压力、额定推拉力要求做壁厚校核，保证在额定压力甚至1.5倍过载压力下不会出现缸筒变形、爆缸的风险。油口的位置与尺寸设计要兼顾管路布置的便利性，避免油缸摆动过程中油口与周边构件发生干涉，同时油口通径要匹配系统流量，避免通径过小导致油液流速过高带来的压力损失与发热问题。

　　在功能特性层面，这款油缸可以通过更换不同密封件材质适配不同的液压介质，比如矿物液压油、水乙二醇、乳化液等，满足不同工况的介质使用需求；缓冲结构可以根据需求设置在缸头或缸底位置，在活塞行程末端实现节流缓冲，避免活塞高速运动到端部时撞击端盖，降低作业过程中的冲击噪音与结构损伤。排气塞可以设置在缸筒的最高位置，方便设备初次注油时排出缸内空气，避免空气混入导致油缸爬行、动作抖动的问题。从建模细节来看，所有的密封槽尺寸、倒角、退刀槽都按照机械设计标准做了还原，关节轴承的安装配合尺寸、螺栓的规格与分布圆直径都符合工程实际选型逻辑，没有出现结构干涉、配合尺寸不合理的问题，既可以作为液压系统选型的参考模型，也能用于液压传动教学、设备结构演示的三维素材，帮助设计人员快速理解铰接式液压缸的结构组成与安装要点，在做设备整体布局时直接调用参考，校核安装空间与动作行程，减少重复建模的工作量。
