9米高立式柴油储存储罐结构设计

　　在工矿厂区、燃油中转站点、大型工程临时作业区的燃油供给系统中，立式圆柱形储液罐是应用最广泛的散装燃油存储载体，本次呈现的罐体针对柴油存储场景设计，整体采用立式圆筒形结构，规避了方形储罐转角处应力集中易渗漏的缺陷，圆柱壳体在内部液体静压力作用下环向应力分布均匀，可在同等壁厚条件下承载更高的液柱压力，降低罐体材料耗量。

　　从实际落地的安装边界来看，该罐体总高度为9米，筒体直径接近5米，计算可得单罐额定存储容积约170立方米，按照柴油0.84kg/L的常规密度估算，满罐存储量可覆盖中型工矿企业7-10天的生产作业燃油消耗，也可匹配小型燃油加注站的固定存储需求。罐体安装时需预先浇筑钢筋混凝土环形基础，基础顶面水平度误差需控制在千分之二以内，避免罐体安装后出现倾斜导致局部液位差过大，引发壳体附加应力。

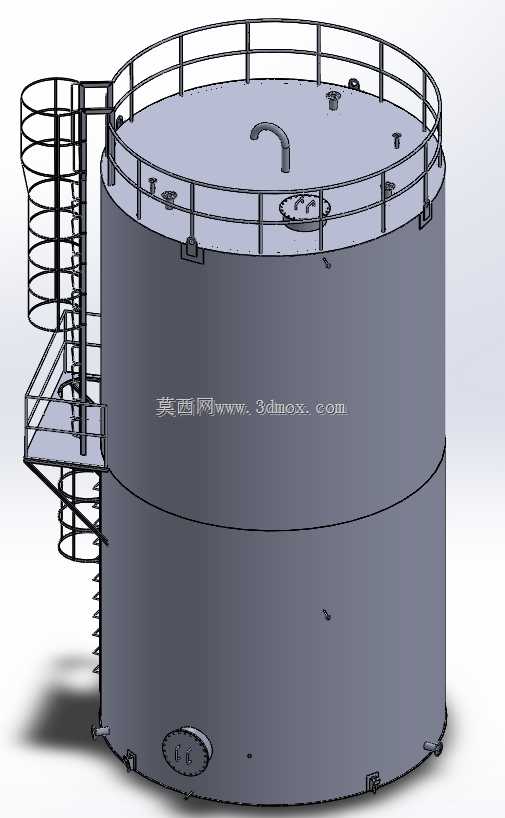

　　结构设计层面，罐体顶部设置全周环绕的安全护栏，护栏高度符合工业临边防护1.2米的强制要求，横杆采用等间距布置，可保障运维人员在罐顶开展液位检测、附件检修作业时的安全；罐顶中部设置弯管型通气装置，可平衡罐内与外部大气的压力差，避免输油作业时罐内形成负压抽瘪罐体，或是温度升高时罐内压力超压引发鼓胀、渗漏风险，罐顶还预留了人孔结构，方便检修人员进入罐体内部开展清罐、焊缝检测作业。

　　罐体侧面设置螺旋盘绕式爬梯，爬梯从地面基础位置一直延伸至罐顶平台，爬梯踏步采用防滑格栅板设计，踏步间距控制在250mm，符合人工攀爬的人机工程要求，爬梯与罐体侧壁通过焊接支座固定，每间隔2米设置一道加固支撑，避免爬梯在人员通行时出现晃动；爬梯中段设置休息平台，可供长距离攀爬的人员临时休整，也可作为罐体侧壁附件安装的操作工位。

　　罐体底部设置排污口与出料接口，排污口位于罐体底板最低位置，可在定期维护时排出罐底沉积的水杂、油泥，避免杂质混入燃油输送系统引发下游设备故障；出料接口距离底板有一定高度，可避开底部沉积层，保障输出燃油的清洁度。罐体侧壁下部设置圆形人孔，无需进入罐内时可通过该位置开展底部附件检修、沉积物清理作业，人孔采用法兰压紧密封结构，密封垫选用耐油橡胶材质，可长期耐受柴油侵蚀不出现老化渗漏。

　　建模过程中，针对薄壁圆筒结构采用了抽壳特征简化建模流程，同时对焊缝位置、支座连接处做了局部结构加强，还原实际生产中的焊接工艺要求；爬梯的螺旋路径采用螺旋线驱动阵列完成，保证踏步间距均匀一致；护栏结构按照等比例参数化建模，可根据实际项目需求快速调整护栏高度、横杆数量。整个模型的装配关系完全还原实际罐体的安装逻辑，所有连接位置的配合约束符合工程实际，可直接用于罐体生产前的结构校核、安装布局模拟，也可作为燃油存储系统布局设计的通用罐体族模板，调整直径、高度参数即可衍生出不同容积的同类型储罐模型。

　　在实际工程应用中，这类立式储罐还需配套液位检测装置、防雷接地装置、消防附件，但本次建模聚焦罐体本体的机械结构部分，完整还原了罐体的主体承载结构、运维辅助结构的尺寸与安装位置，可帮助结构设计人员快速掌握立式圆柱储液罐的结构组成，在开展同类项目设计时直接参考结构布局，减少重复建模工作量，也可用于新入职设计人员的储罐结构教学案例，直观展示立式储液罐的各部件功能与装配关系。
