公共区域瓶装水补给站结构设计方案

　　在交通枢纽、户外景区、大型商圈这类人流密集的公共场景里，瓶装水补给装置的结构合理性直接决定了运维效率与使用体验，这套补给站的三维结构设计，完全围绕高频使用场景的实际需求展开。从功能逻辑上看，装置核心分为储水缓存区、瓶身定位工位、出水控制单元三个核心模块，储水区域采用分层式腔体设计，上层预留净水接入管路的安装空间，可直接对接市政净水终端或商用直饮机管路，下层设置恒温缓存腔，避免连续出水时水温波动过大，同时腔体内部做了圆弧过渡处理，不存在清洁死角，日常运维时无需拆解过多部件即可完成内部冲洗。

　　瓶身定位工位的设计充分考虑了不同规格瓶装容器的适配性，定位槽采用可调式弹性卡爪结构，可兼容市面上主流的350ml到1.5L规格的PET瓶，卡爪接触位置做了软质包胶处理，避免频繁取放时刮花瓶身，同时工位下方设置了接水托盘，托盘带有倾斜导水槽，溢出的残留水会顺着导水槽汇入下方的集水盒，集水盒采用抽拉式结构，满水时可直接抽出倾倒，无需挪动整机。出水控制单元集成在定位工位正上方，出水嘴采用伸缩式结构，无瓶状态下出水嘴回缩至防护壳内，避免落灰造成二次污染，当瓶身放置到位触发位置传感器后，出水嘴自动伸出对准瓶口，出水流量做了分段控制，初始阶段小流量出水避免水花喷溅，瓶身液位达到设定阈值后自动断水，断水后出水嘴会停留0.5秒再回缩，沥干嘴部残留的水滴，避免滴落到台面上。

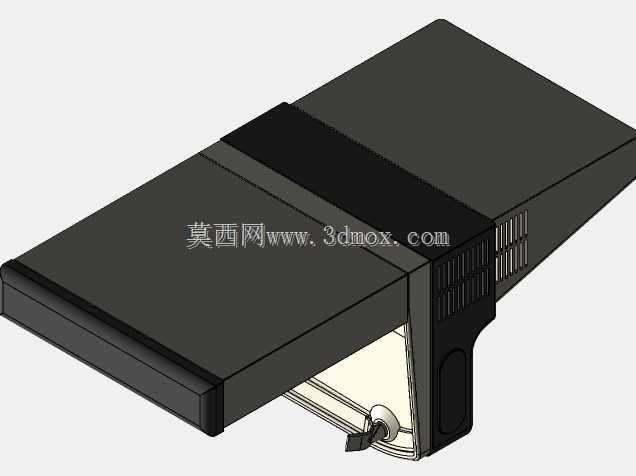

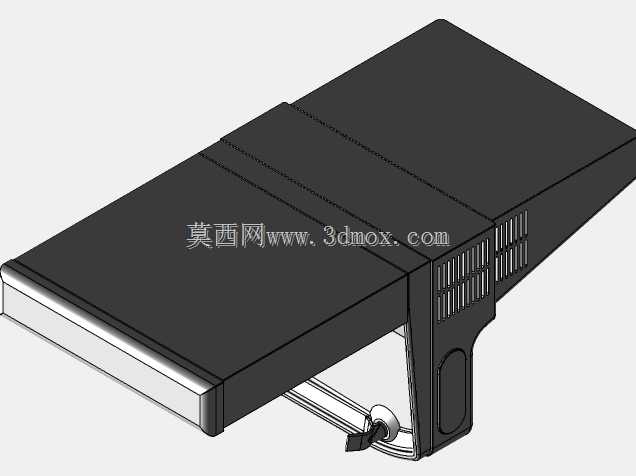

　　从安装边界来看，整套装置的主体外壳采用304不锈钢折弯焊接成型，整体宽度控制在800mm以内，厚度不超过350mm，高度根据安装场景可做1200mm到1500mm的适配调整，背部预留了四个M10的膨胀螺栓安装孔，可直接固定在墙面或配套的立式支架上，进水接口采用标准4分外丝接头，排水接口为25mm快插接头，现场安装时无需额外加工转接件，对接管路后即可完成调试。设计过程中重点考虑了户外使用的耐候性，外壳接缝处全部做了防水胶条密封，防护等级达到IP54，可应对露天场景的小雨天气与日常清洁时的冲水擦拭，控制电路部分集中布置在顶部的独立密封仓内，仓体设置了散热格栅与防尘滤网，既保证电路工作时的散热需求，又能阻挡蚊虫与灰尘进入。

　　装置侧面预留了广告位的安装卡槽，运维方可根据场景需求张贴提示标识或公益宣传内容，卡槽采用抽拉式设计，更换内容时无需拆解外壳。在人流峰值较高的车站场景下，这套装置的单工位出水速度可达到1.5L/10s，连续出水50瓶不会出现水压波动，缓存腔的容量设置为20L，可满足短时间内的集中补水需求，同时进水端配置了单向止回阀，避免管路压力波动时出现回水倒流的情况，保障出水卫生安全。针对喷泉类景观结合的补水场景，装置可适配景观水循环系统，在出水端增加紫外线杀菌模块，将景观水处理后达到直饮标准再供给补水使用，此时装置的外壳可做仿石纹理或金属拉丝的表面处理，与周边景观风格保持统一，不会显得突兀。整体结构的受力经过仿真校核，满水状态下壁挂安装的形变不超过0.2mm，长期使用不会出现外壳变形或管路错位的问题，所有易损件均采用标准通用件，后期维护更换时无需定制配件，可大幅降低运维成本。
