高精度长行程滚珠丝杠传动组件

　　在数控加工中心、精密检测设备、自动化装配产线、工业机器人直线轴等对传动精度有严苛要求的场景里，滚珠丝杠是把旋转运动与直线运动做高精度转换的核心执行部件，相比传统滑动丝杠，它的摩擦阻力仅为滑动结构的三十分之一左右，传动效率能稳定维持在九成以上，长时间运行下的温升控制、磨损速率都有量级层面的优势，是中高端精密传动场景里无法被轻易替代的结构。

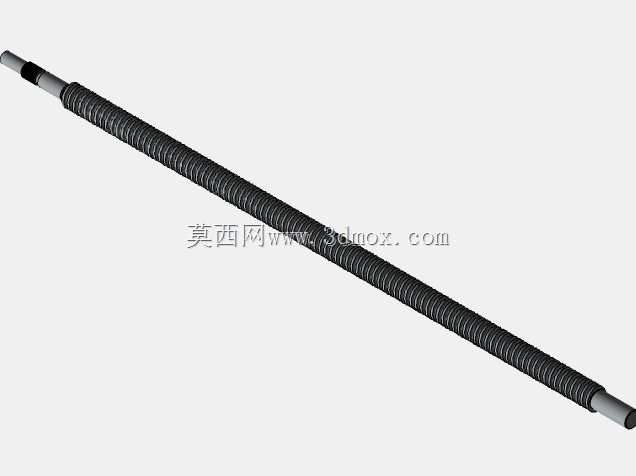

　　这款滚珠丝杠采用外循环滚珠回流结构设计，丝杠主体为细长轴形态，滚道型面经过适配滚珠直径的圆弧曲率优化，滚珠在滚道与螺母返向器之间形成连续闭合的循环路径，运行过程中不会出现滚珠卡滞、跳珠的问题。从结构设计逻辑来看，首先要保证的是丝杠轴的同轴度公差，两端预留的安装轴颈做了直径收窄设计，轴颈端面与轴肩的垂直度公差控制在微米级，用来匹配角接触球轴承的安装定位要求，避免装配后出现丝杠偏摆、运行抖动的问题。轴肩位置预留了锁紧螺母的安装空间，装配时可以通过锁紧螺母给支撑轴承施加合适的预紧力，消除轴承游隙对整体传动刚性的影响。

　　螺母部分采用单螺母法兰式安装结构，法兰端面预留了均匀分布的螺栓过孔，可直接与移动负载的安装面做刚性连接，不需要额外设计转接支架，能有效压缩传动链路的安装空间。螺母内部的返向器做了流线型导珠槽设计，滚珠从滚道末端进入返向器时的切入角度经过反复优化，能大幅降低高速运行时滚珠撞击返向器产生的噪音与振动，即使在每分钟十米以上的直线运行速度下，也能保持平稳的传动状态。滚道与滚珠的接触角设置为45度，这个角度下的轴向承载能力、径向抗倾覆能力能达到最优平衡，既可以承受单方向的大轴向切削载荷，也能应对频繁换向时的交变载荷冲击，不会出现接触应力集中导致的滚道点蚀问题。

　　从安装边界来看，这款长行程丝杠的总长度适配中等行程的直线传动场景，安装时需要注意两端支撑座的同轴度校准，支撑跨距要根据丝杠的临界转速做匹配计算，避免长径比过大导致的高速运转下的丝杠共振问题。丝杠的公称直径与导程做了适配性匹配，既能保证足够的传动刚性，也能满足常规进给速度下的分辨率要求，搭配伺服电机使用时，可以实现微米级的进给定位精度，重复定位误差能控制在一丝以内，完全满足精密加工、精密装配场景的精度要求。

　　在实际设备应用中，这类滚珠丝杠常被用在数控车床的X/Z轴进给、三坐标测量机的测量轴移动、光伏组件自动化串焊机的焊头移动、3C产品自动点胶机的工位进给等场景，相比直线电机传动方案，它的成本更低，对安装环境的防尘、防磁要求更宽松，日常维护只需要定期补充锂基润滑脂，就能保证长期的运行精度。设计建模过程中，需要重点关注滚道的螺旋扫掠路径曲率、滚珠与滚道的配合间隙、返向器的导珠槽平滑度，这些细节直接决定了丝杠运行的顺畅度与使用寿命，建模时要严格按照实际加工的公差要求做配合间隙预留，避免出现虚拟装配时干涉、实际生产无法装配的问题。另外丝杠轴端的键槽、卡簧槽等细节结构也需要完整还原，方便后续做装配仿真、干涉检查时，能直接验证整体传动链路的装配合理性，减少实际打样时的改模次数。
