双轴可调式太阳能电池板支撑框架结构

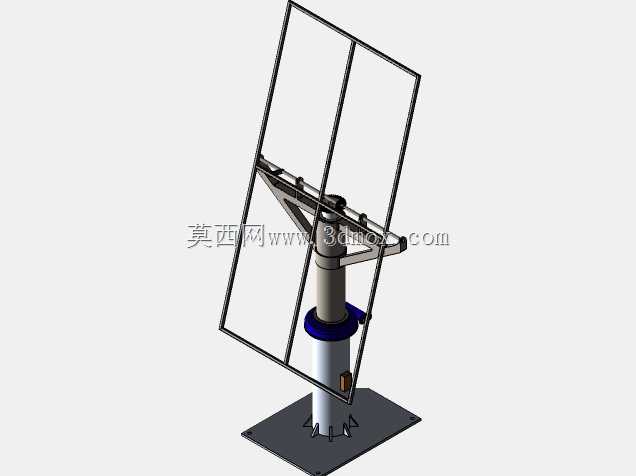

　　在分布式光伏、离网型太阳能供电站点的实际部署场景中，固定倾角的电池板支架无法适配不同时段太阳高度角、方位角的变化，全天发电效率存在明显的峰值窗口限制，尤其是在昼夜时长差较大的高纬度区域、需要持续稳定供电的野外监测站点、离网通信基站场景下，固定支架的发电效率短板会直接拉高配套储能模块的容量配置成本，双轴可调的支撑结构正是针对这类痛点开发的机械承载方案。这套支撑框架的核心功能是为矩形太阳能电池板组提供稳定的安装载体，同时实现两个正交旋转轴的角度调节能力，其中方位角旋转轴沿垂直立柱的轴线布置，可实现水平方向360度范围内的角度调整，覆盖太阳从日出到日落的方位变化行程；俯仰角旋转轴沿电池板框架的横向布置，可实现电池板板面与水平面夹角的连续调整，适配不同季节、不同纬度下的太阳高度角变化，通过两个轴的配合调整，可让电池板板面始终保持与入射太阳光垂直的状态，最大化单位面积电池板的光能接收效率。从结构设计逻辑来看，整套装置采用分层承载的思路，底部为方形平板安装基座，基座上预留了均匀分布的地脚安装孔，可通过膨胀螺栓或化学锚栓固定在混凝土硬化基础、钢结构平台顶面，基座中心位置垂直固定圆柱形主支撑立柱，立柱作为整套结构的主要承载部件，承担上方电池板框架、传动组件以及风载、积雪载荷带来的复合作用力，立柱内部预留了走线通道，可将电池板的输出线缆从框架内部引至基座下方，避免线缆外露带来的老化、破损风险。

　　俯仰轴的支撑座安装在立柱顶端的回转支承结构上，回转支承采用低摩擦的滑动配合结构，手动调整时可轻松转动，调整到位后通过侧面的锁紧手柄实现位置固定，无需额外的复杂锁紧机构，适合无电动驱动需求的低成本部署场景；电池板安装框架采用矩形钢管拼接而成的框型结构，框架内侧设置了多个均匀分布的电池板安装压块位置，可适配常规尺寸的晶硅电池板安装，框架的重心与俯仰轴的旋转中心重合，调整俯仰角度时不会出现偏重卡滞的问题，同时框架的边框做了外翻的折边处理，可提升整体框架的抗扭刚度，避免大风天气下框架出现共振变形。

　　在安装边界的设计考量上，整套结构的旋转包络范围经过严格核算，当俯仰角调整至最大倾角、方位角旋转至任意位置时，框架边缘与立柱、基座的最小安全间隙控制在合理范围，不会出现运动干涉；基座的安装尺寸充分考虑了现场基础施工的便利性，无需定制特殊的预埋件，采用常规的土建施工工艺即可完成基础浇筑，立柱的高度设置兼顾了地面植被遮挡、运维操作空间的需求，日常清洁电池板表面、检查锁紧机构状态时，运维人员站在地面即可完成大部分操作，无需借助登高设备。

　　不同于大型光伏电站使用的电控追日支架，这套原型结构更侧重低成本、高可靠性的手动调节场景，没有复杂的电控元件、驱动电机，所有运动部件均采用机械结构实现，后期维护成本极低，适合在供电规模不大、运维条件有限的野外场景使用，结构上所有的连接节点均采用可拆卸的螺栓连接，运输过程中可拆分为基座、立柱、回转组件、框架几个独立模块，现场组装时不需要复杂的专用工装，按照装配顺序依次紧固螺栓即可完成整套设备的搭建，框架的管材选型充分考虑了户外使用的防腐需求，表面可做喷塑或热镀锌处理，适配多雨、高盐碱等不同的户外使用环境，结构的抗风载能力经过受力校核，可满足常规内陆地区的户外使用要求，在遭遇极端大风天气时，可快速将电池板调整至水平状态，降低迎风面的风阻，提升整套结构的抗倾覆能力。
