在非标自动化设备、小型数控加工单元以及精密传动模组的搭建过程中,主轴类回转部件的安装固定精度,直接决定了整套设备末端执行机构的跳动公差与运行稳定性,这款适配直径55mm主轴的抱紧式夹具,正是针对这类安装场景开发的结构件。从实际装配逻辑来看,这类夹具不需要对主轴本体做额外的键槽加工或者端面打孔,依靠抱紧结构的夹紧力就能实现主轴的周向与轴向定位,能最大程度保留主轴的完整结构强度,避免二次加工对主轴回转精度造成的损伤。

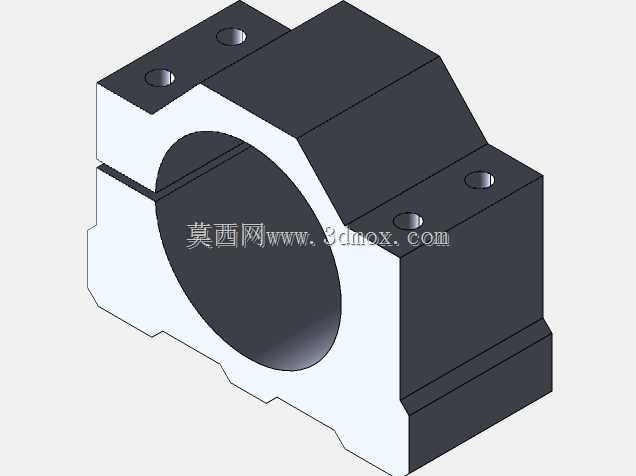

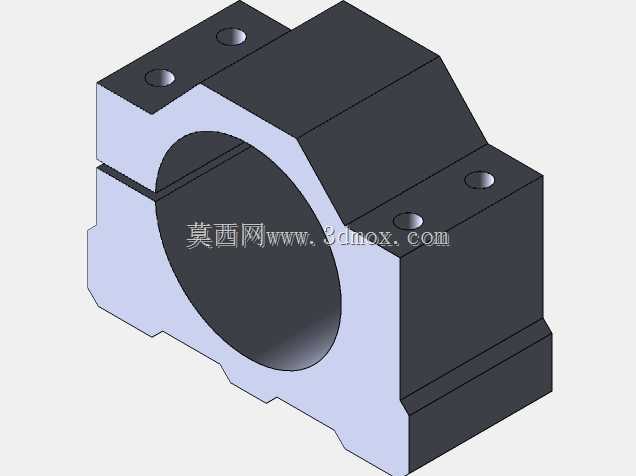

从结构设计思路上,这款夹具采用了分体式抱紧的经典结构,主体为带中心通孔的块体,一侧开有贯通的收缩缝,配合上下安装面的锁紧孔位,当锁紧螺栓施加预紧力时,收缩缝产生弹性形变,让中心孔的内壁均匀包覆在主轴外圆面上,这种受力方式能让夹紧力沿圆周方向均匀分布,不会出现局部应力集中导致的主轴形变,相比顶丝固定的方式,抱紧结构的接触面积更大,抗扭转、抗轴向窜动的能力更强,即使在主轴高速回转产生振动的工况下,也能长期保持锁紧状态不松动。
在安装边界的设计上,夹具的上下端面都做了平整的安装基准面,四个安装孔对称分布在主体的两侧凸台上,孔位的中心距经过标准化设计,能直接适配市面上主流的铝型材安装面、滑台滑块安装面以及设备立板的通用孔距,不需要额外做转接板就能完成装配。夹具的中心孔直径严格匹配55mm的主轴外径,内壁的加工公差控制在合理的过渡配合区间,装配时既能保证主轴可以顺利穿入孔位,又能在锁紧后保证足够的抱紧摩擦力,不会出现间隙导致的主轴偏心。
从实际应用场景出发,这款夹具可以用在小型雕刻机主轴的固定、精密钻削动力头的安装、传送带驱动辊筒的端侧支撑,以及检测设备中回转检测轴的定位场景中。在不同的工况下,夹具的结构强度都能满足使用要求:主体的壁厚经过受力校核,在常规的锁紧预紧力下不会出现断裂或者过度形变,外侧的切角设计既可以减少整体重量,又能避让设备内部的相邻零部件,避免装配时出现干涉。
很多工程师在做主轴安装结构设计时,容易忽略夹紧力对主轴回转精度的影响,如果采用单侧顶丝的固定方式,顶丝的单点作用力会让主轴产生微小的弯曲形变,在高速回转时就会出现明显的端面跳动,影响加工或者检测精度,而这种环抱式的夹具结构,夹紧力对称分布,能把对主轴形变的影响降到最低。同时这款夹具的收缩缝宽度经过合理设计,既保证了足够的收缩量来适配主轴外径的微小公差,又不会因为缝宽过大导致锁紧时孔位变成椭圆,影响和主轴的贴合度。
在装配流程上,使用这款夹具时需要先将锁紧螺栓轻微预紧,让中心孔保留足够的穿入间隙,将主轴调整到需要的轴向位置和周向角度后,再按照对角顺序逐步拧紧四个锁紧螺栓,保证每个螺栓的预紧力一致,这样能让收缩缝的收缩量均匀分布,避免孔位偏斜导致的主轴卡滞。夹具的底部基准面可以作为安装的定位基准,装配时只需要将基准面贴合在设备的安装平台上,打表检测主轴的径向跳动就能快速完成精度校准,相比一体式的轴套安装结构,这种分体抱紧的结构拆装更加方便,后期维护时不需要拆解整套传动链,就能快速完成主轴的更换或者位置调整。
从长期使用的可靠性来看,这类夹具的受力部位没有薄弱的悬臂结构,所有的安装孔位都做了足够的沉头深度,锁紧螺栓的头部不会突出安装平面,避免和其他运动部件产生刮擦。主体的外形采用了多段切边的设计,除了避让相邻零件之外,也能在加工时减少铣削的工作量,降低零件的加工成本,同时规整的外形也方便做表面的防锈处理,适应不同车间的生产环境。
