W型截面工字钢型材结构三维数模

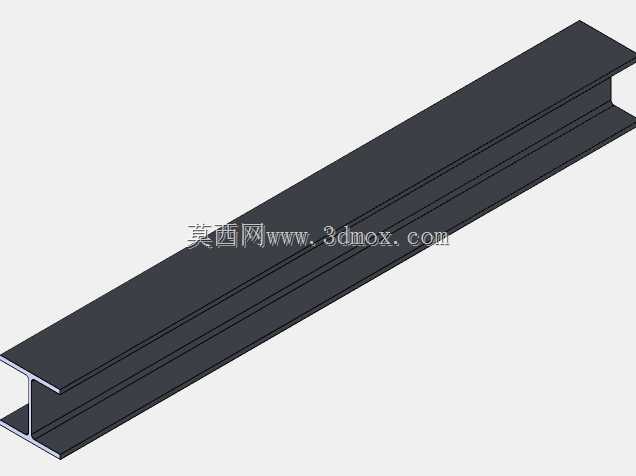

　　日常做设备框架、厂房承重辅梁选型的时候，经常会碰到英制规格的W型工字钢需求，这次做的这个W截面516规格、长度48英寸的工字钢模型，完全是按照实际型材的轧制截面轮廓来建的，没有做简化处理，不管是做装配干涉检查还是后期出工程图的材料统计，都能直接用，不用再反复核对截面参数。

　　从实际应用场景来说，这种小规格的W型工字钢，很少用在大跨度的厂房主承重梁上，更多是出现在自动化设备的底部承托框架、小型输送线的侧边支撑梁、实验室设备的安装基座骨架，还有一些定制化工装的承重支架上——尤其是做出口类的工业设备时，外方的图纸经常会标注英制规格的型钢，要是用公制工字钢去凑数，要么安装孔位对不上，要么截面高度差导致整个设备的水平度调不起来，之前做过一款北美客户的检测设备机架，一开始误用了公制10号工字钢，结果和客户指定的脚轮安装座差了3mm的高度差，最后整个机架底部都要加调整垫片，反而增加了装配工作量，后来专门把常用的英制W型钢都整理成参数化模型，碰到这类项目直接调用就行。

　　设计这个模型的时候，首先卡的是截面的实际尺寸，W型钢的翼缘是内表面平行的，和普通工字钢那种带斜度的翼缘不一样，这点很多新手建模的时候容易搞错，要是把翼缘做成带斜度的，后期装连接板的时候，螺栓孔的贴合面就会有间隙，根本装不紧。这次建模的时候特意把翼缘的内外表面都做了平行约束，腹板和翼缘的过渡圆角也完全按照轧制型材的实际圆角来做，没有做成直角，避免后期做有限元分析的时候，直角位置出现虚假的应力集中，导致分析结果不准。

　　再说到安装边界的问题，这个48英寸的长度是定尺长度，两端的截面是完全垂直于型材长度方向的，没有做坡口或者切角，方便使用者根据自己的实际安装需求做二次切割、打孔。截面的形心位置也在建模的时候做了参考基准，要是做简支梁受力分析的话，直接拾取形心点添加约束就行，不用再自己找截面中心。另外翼缘的厚度、腹板的厚度都是按照实际型材的公差范围取的中间值，既不会因为壁厚做厚了导致整体重量计算偏大，也不会因为做薄了导致强度校核的时候出现偏差，之前碰到过有人建型钢模型直接用钢板拼，忽略了轧制圆角，算出来的重量比实际型材轻了8%左右，报材料成本的时候直接出了偏差。

　　从功能特性上来说，这个规格的W型钢单位长度的重量适中，抗弯截面模量比同规格的槽钢高30%左右，用来做承受垂直载荷的支撑梁时，侧向的稳定性也比普通槽钢好，不用额外加太多的斜向支撑就能满足刚度要求，尤其是在一些安装空间有限的场合，不能做太宽的支撑框架，用这种W型钢做梁，能在更小的截面高度下获得足够的承重能力，不会因为梁的挠度太大导致上面安装的设备出现晃动。比如之前做过的一款小型视觉检测设备，横梁要承载200公斤左右的检测模组，行程刚好是1米左右，一开始想用方管做，但是方管的侧面安装直线导轨的时候，平面度不好保证，换成这个规格的W型钢之后，翼缘的外表面本身就是轧制平面，直线度能满足导轨的安装要求，直接在翼缘上攻丝装导轨就行，省了额外焊安装板的工序。

　　建模的时候还特意把整个型材做成了可编辑的参数化结构，要是需要调整长度，直接修改长度参数就行，截面的参数也可以根据同系列的其他W型钢规格做调整，不用每次都重新画截面草图。另外整个模型的特征树都是按照实际加工逻辑来做的，先画截面草图，再拉伸长度，然后做过渡圆角，没有多余的冗余特征，就算是配置低的电脑，装配的时候调用也不会出现卡顿。很多网上下载的型钢模型要么是导入的中间格式，特征树全是破面，要么是把整个模型做成了一个导入实体，想改个长度都改不了，这个模型完全是原生的可编辑特征，对结构设计人员来说实用性很强。

　　实际选型的时候还要注意，这种W型工字钢和国内的H型钢虽然看起来类似，但是具体的截面尺寸还是有细微差别，尤其是翼缘宽度和腹板厚度的对应关系，不能直接替换，要是做出口设备一定要严格按照外方指定的型钢规格来建模，不然生产出来的框架到了现场根本装不上。这个模型的截面尺寸完全对应英制W516的参数，不管是做装配模拟还是出BOM表统计材料，都能直接对应实际采购的型材规格，不会出现尺寸偏差。
