定制铁制电子设备接线盒外壳结构

　　在电子设备集成、小型测控装置搭建以及DIY电子项目落地的过程中，外壳结构的选型与设计往往是容易被忽略却直接影响设备可靠性的环节。这款铁制项目盒外壳，针对桌面式小型电子设备的安装防护需求设计，可覆盖多类民用、工业级小型电子装置的外壳适配场景，比如小型信号采集模块、桌面式测试转接单元、DIY音频处理装置、低压控制接线集成模块等，都可以依托这款外壳完成内部器件的封装与防护。

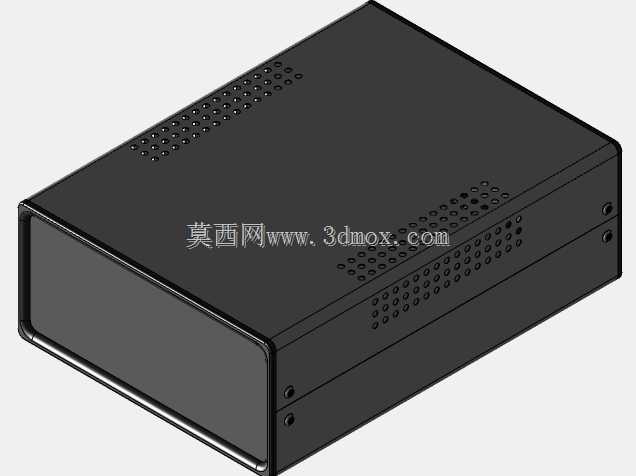

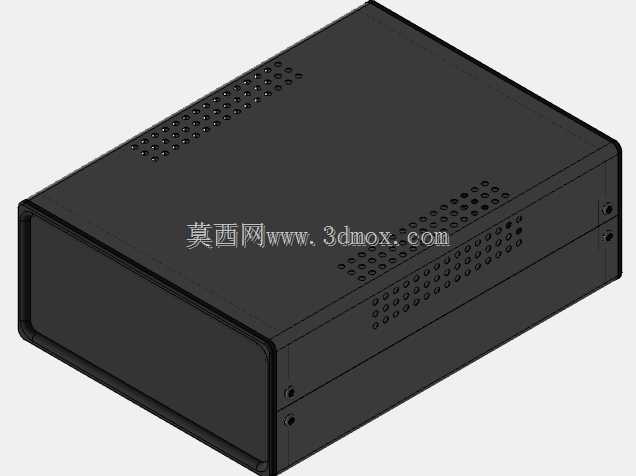

　　从实际使用场景来看，这类铁制外壳相比常见的塑料外壳，具备更好的电磁屏蔽效能，当内部搭载高频信号处理电路、微弱信号采集模块时，金属壳体可以有效阻隔外界空间的电磁杂波干扰，同时避免内部电路的电磁信号向外辐射，满足简易电磁兼容的使用要求。外壳采用弯折拼接的钣金工艺成型，整体为长方体封闭结构，边角处做了小圆弧过渡处理，既避免钣金锐边对装配人员造成划伤，也能在设备意外磕碰时减少应力集中，降低壳体变形的概率。

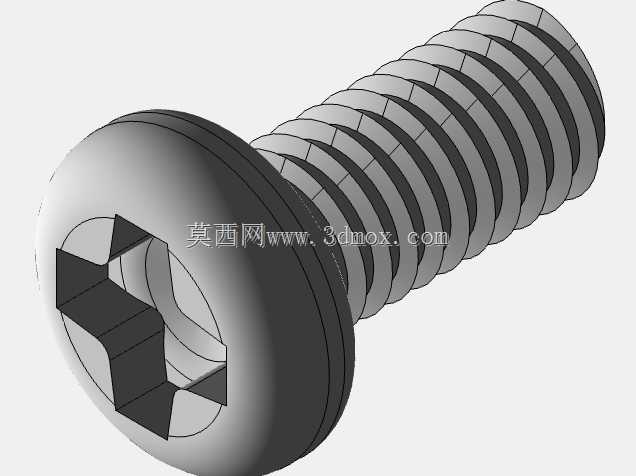

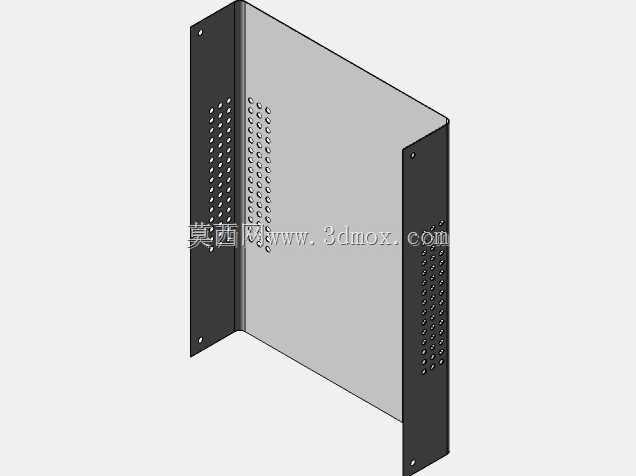

　　壳体的散热设计充分考虑了小型电子设备的持续工作需求，顶面与侧面的对应位置排布了阵列式圆形散热通孔，孔位的排布避开了内部电路板的核心安装区域，既可以形成上下贯通的空气对流通道，将内部器件工作产生的热量通过自然对流带出壳体，也不会因为开孔面积过大降低壳体的结构强度，同时能阻挡较大尺寸的异物落入壳体内部，避免电路短路风险。壳体的拼接位置采用自攻螺丝固定的连接方式，在壳体侧壁的对应位置预留了螺丝安装孔位，装配时可以先将内部电路板、接线端子等器件固定在壳体底座的安装柱上，完成线路连接调试后再扣合上盖，锁紧螺丝即可完成封装，后期维护拆卸也十分便捷，不需要复杂的专用工具。

　　这款外壳的外形尺寸为200x150x70mm，这个尺寸边界刚好适配多数桌面式小型设备的安装空间需求，既不会因为体积过大占用过多操作台空间，也有充足的内部容积容纳常规尺寸的PCB板、接线端子排、小型电源模块以及必要的接线余量。内部安装边界的设计预留了通用的电路板安装孔位，孔位间距兼容市面上常见的洞洞板、定制PCB的安装尺寸，不需要使用者额外对壳体进行打孔加工，就可以完成内部器件的固定。壳体的侧壁可以根据实际使用需求，自行开孔安装电源接口、信号接口、开关按钮等外接元件，铁制材质的壳体开孔加工难度低，使用常规的金属开孔工具就可以完成现场改制，适配不同项目的接口配置需求。

　　从结构强度角度来看，铁制壳体的抗挤压、抗冲击性能远优于同厚度的塑料外壳，在日常搬运、桌面使用过程中，即使受到一定的外力挤压，也不会出现壳体开裂、变形碎裂的问题，可以对内部的精密电子器件、接线节点提供可靠的物理防护。壳体表面做了哑光黑色的喷塑处理，既可以提升壳体的防锈耐腐蚀能力，适应实验室、车间操作台等多类使用环境，哑光的表面也不会产生强光反光，在设备调试、操作过程中不会因为反光干扰操作人员的视线。壳体的底部平整，可以直接放置在桌面使用，也可以根据安装需求，在底部加装固定脚座，将设备固定在安装架、设备舱内部，拓展安装适配场景。

　　在实际的项目搭建过程中，这类标准化尺寸的铁制外壳可以大幅缩短项目的开发周期，不需要结构工程师从零开始设计外壳结构、开模加工，直接选用现成的标准外壳，只需要根据自身的电路接口需求对侧壁进行简单改制，就可以完成设备的整体封装，尤其适合小批量试制的电子项目、DIY电子制作以及教学实验类的电子装置搭建，在保证设备防护性能的同时，有效降低项目的结构开发成本。外壳的散热孔位排布经过实际验证，当内部搭载总功耗15W以内的电子器件时，依靠自然对流散热就可以将壳体内外的温差控制在合理范围内，不会出现内部热量积聚导致器件过热失效的问题，完全满足多数小型电子设备的长期连续工作需求。
