9000磅容量剪式汽车起重支撑装置

　　在乘用车维保、户外应急换胎、小型设备安装调平这类场景里，剪式顶升装置的出场率远高于其他起重工具，尤其是额定载荷9000磅的规格，刚好覆盖从紧凑型家用轿车到中大型SUV、轻型商用皮卡的整备质量区间，不会出现载荷冗余过多导致的结构笨重，也不会因为载荷裕度不足带来顶升作业的安全隐患。做这个结构的三维建模时，最先要锚定的是实际使用的安装边界：这类剪式装置的底座支撑面与顶部承托面的闭合高度，必须适配多数乘用车底盘边梁的离地间隙，常规空载状态下闭合高度控制在100mm到120mm区间，才能顺利伸入底盘预留的顶升支撑位，不会因为装置自身高度过高卡滞在底盘下方；而最大顶升高度需要达到350mm到400mm，保证轮胎抬升后能完全离开地面，满足拆换轮胎、检查悬挂衬套、制动片的作业空间要求。

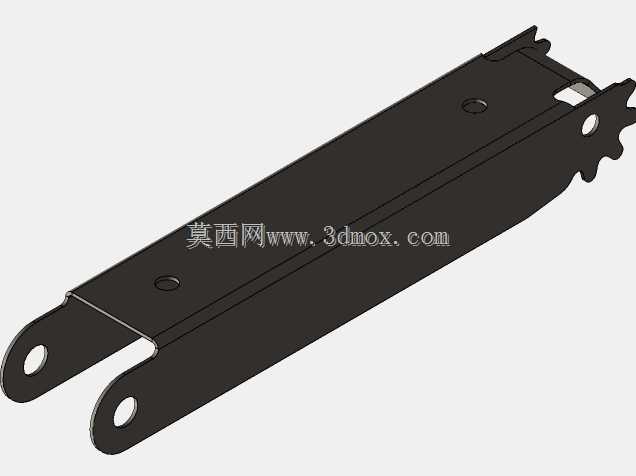

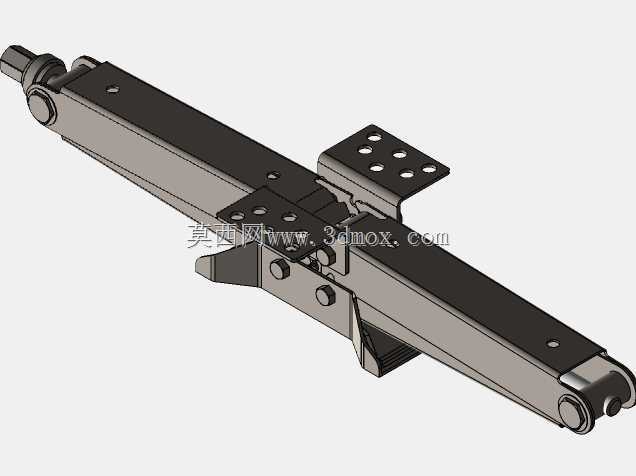

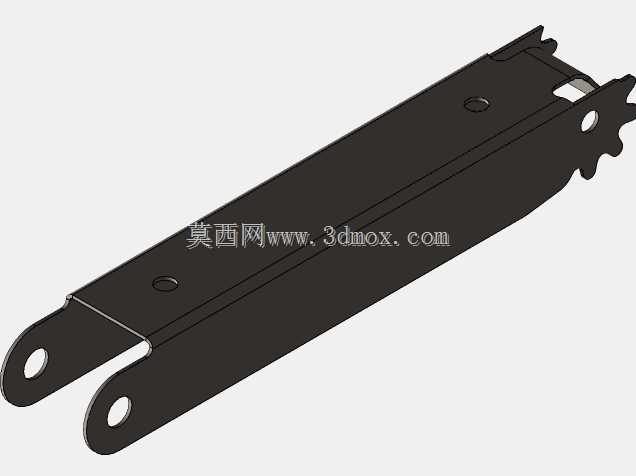

　　结构层面采用的是双平行剪臂铰接布局，两根长剪臂作为主要承力构件，中间通过销轴连接形成剪式伸缩的核心运动副，剪臂的截面采用冷弯槽钢构型，相比实心矩形钢能在同等重量下获得更高的截面抗弯模量，毕竟随车工具的重量控制直接影响用户的携带意愿，过重的顶升装置会增加不必要的车辆负载。驱动端采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中具备可靠的自锁性能，只要顶升过程中载荷在额定范围内，即便撤去外部旋转驱动力，结构也不会因为载荷作用出现自行回落的风险，这一点在户外无额外支撑的作业场景下尤为关键，直接关系到作业人员的人身安全。

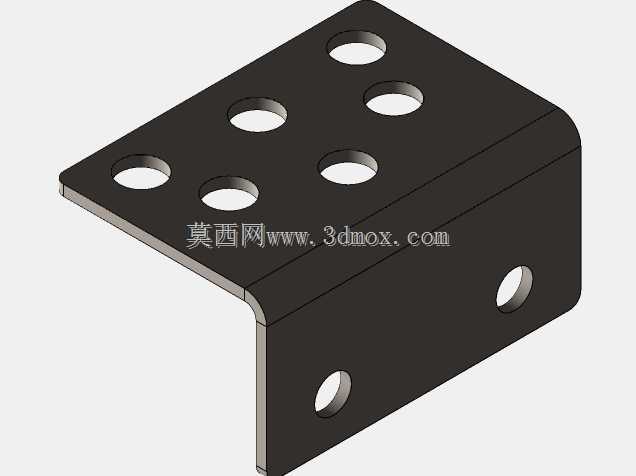

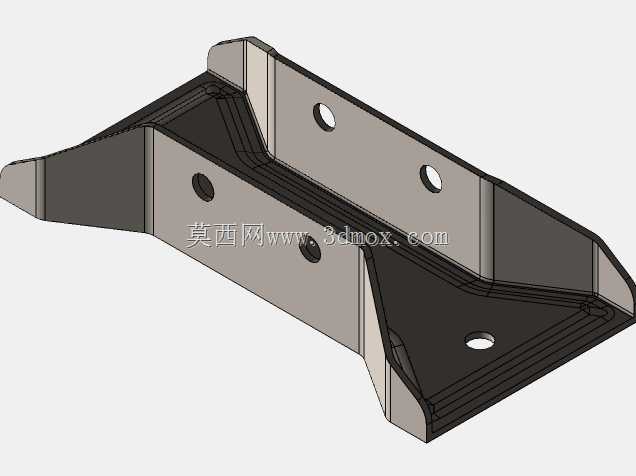

　　顶部承托板设计了多组阵列排布的定位孔与防滑齿结构，定位孔可以适配不同车型底盘支撑位的凸起定位销，避免顶升过程中承托板滑移偏载，防滑齿则能在接触底盘金属边梁时增大摩擦力，进一步降低侧滑风险；底座的两端设计了外翻的支撑翼，增大与地面的接触面积，在松软的非铺装路面作业时，能减小单位面积的接地压力，避免装置下陷导致的顶升姿态倾斜。建模过程中需要重点校核剪臂铰接点的运动轨迹，保证在整个伸缩行程中，两根剪臂不会出现运动干涉，同时梯形丝杠的行程要与剪臂的最大张开角度匹配，避免出现丝杠走到行程极限时剪臂还未达到最大顶升高度，或是剪臂已经闭合到最小高度时丝杠仍有剩余行程的匹配问题。另外，端部的驱动接头采用标准的六角头构型，可以适配随车标配的棘轮扳手、套筒扳手，甚至是普通的撬棍转动，不需要专用的驱动工具，适配户外应急场景下的工具获取条件。从实际使用的反馈来看，这类剪式装置相比液压立式千斤顶，结构更紧凑，闭合后的整体形态是长条形，可以直接放入车辆侧围的工具槽内，不会占用后备箱的储物空间，而且没有液压油密封件的老化泄漏问题，长期存放也不会出现因为密封失效导致的顶升无力故障，更适合作为车辆的常备随车应急工具。

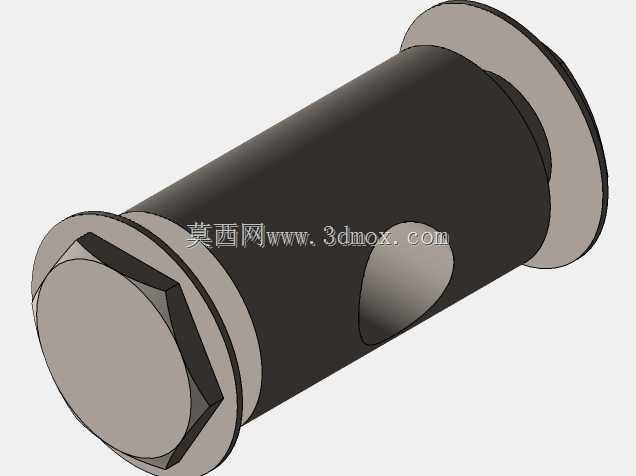

　　在结构强度校核层面，需要重点关注剪臂铰接销轴的剪切强度，以及剪臂中部铰接位置的局部压应力，9000磅的额定载荷下，单侧剪臂承受的垂直载荷接近2吨，铰接点如果出现剪切失效，会直接导致结构坍塌，因此销轴的材质选用40Cr调质处理，表面做发黑防锈处理，适应户外潮湿、泥泞的使用环境。剪臂与顶部承托板、底座的连接位置采用翻边铆接结构，相比螺栓连接，铆接结构在长期交变载荷下不会出现松动退扣的问题，毕竟车辆行驶过程中随车工具会长期承受振动载荷，螺纹连接的防松如果处理不到位，很容易在需要使用的时候出现结构松旷的问题。
