手动螺旋顶升承重支撑装置结构设计

项目分类:千斤顶 发布时间:2024-12-15 ID:851818
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计
  • 手动螺旋顶升承重支撑装置结构设计

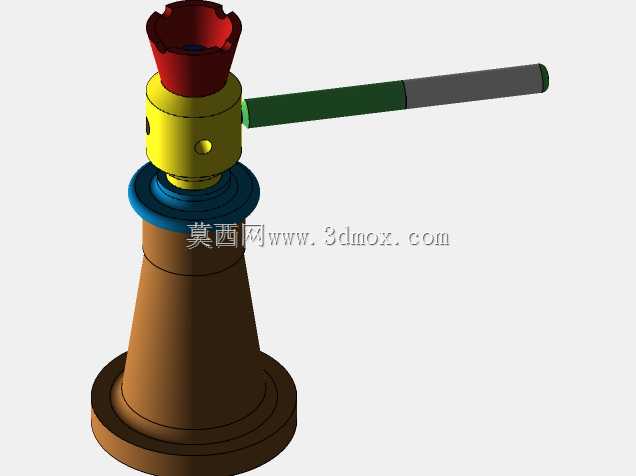

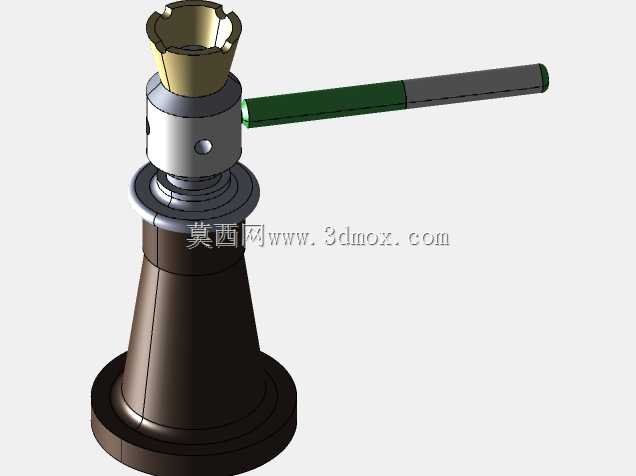

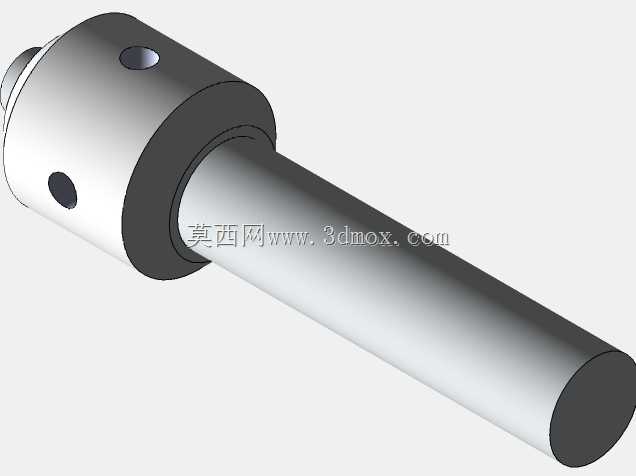

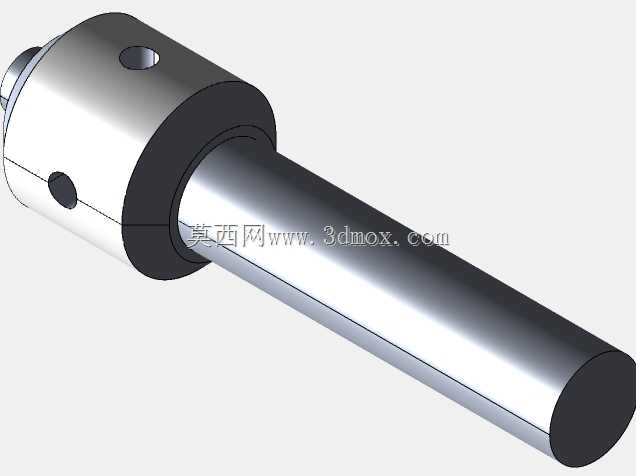

  在设备检修、重物临时移位、工装架设这类现场作业场景里,手动螺旋顶升装置的使用频率一直很高,和液压类顶升设备比,它不存在密封件老化泄漏、长期静置泄压下沉的问题,哪怕在多粉尘、高低温交替的户外工况下,只要螺纹副润滑状态正常,就能稳定保持支撑高度,不会出现负载滑移的风险。这套螺旋顶升结构采用了最经典的螺纹副传动方案,核心传力路径是通过摇柄输入扭矩,带动带内螺纹的升降套旋转,将旋转运动转化为顶杆的直线顶升动作,整个传力链没有冗余的液压、气动元件,结构可靠性完全取决于螺纹副的加工精度和壳体的结构强度。

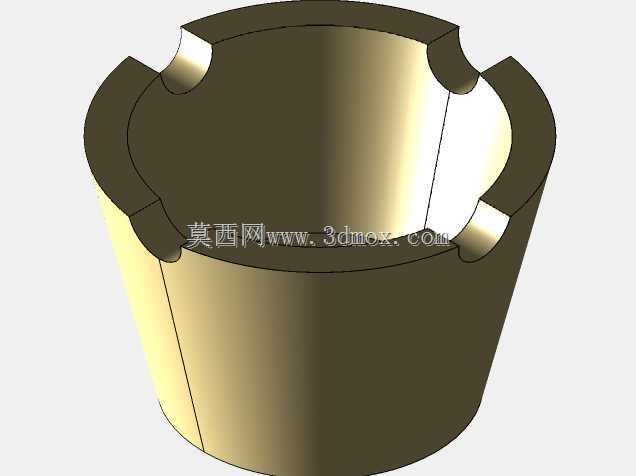

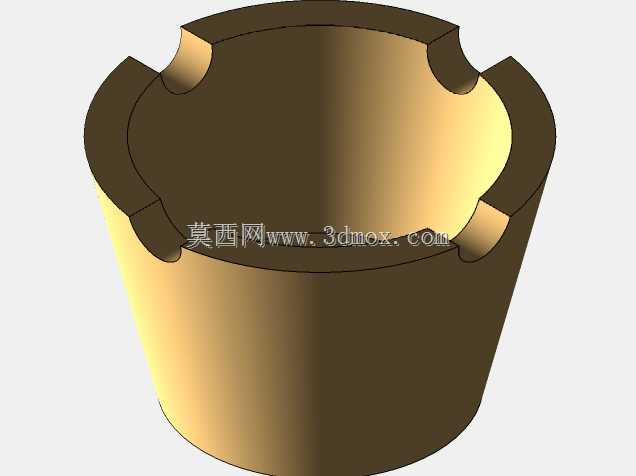

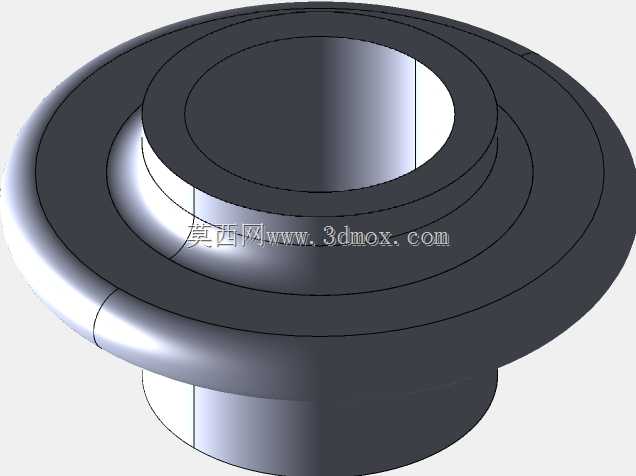

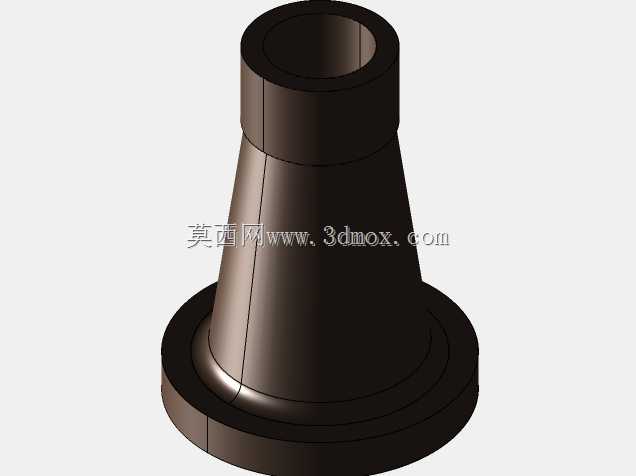

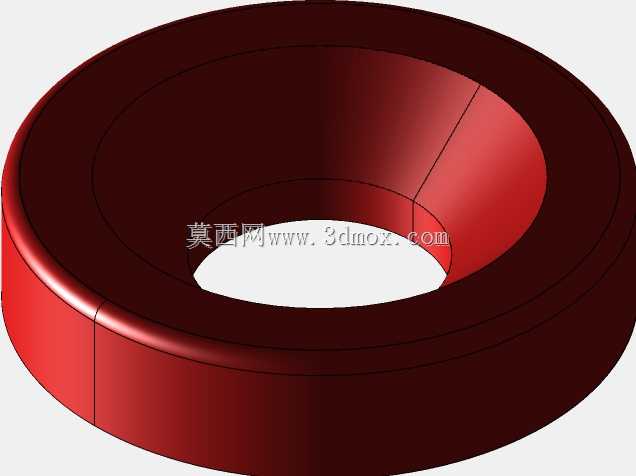

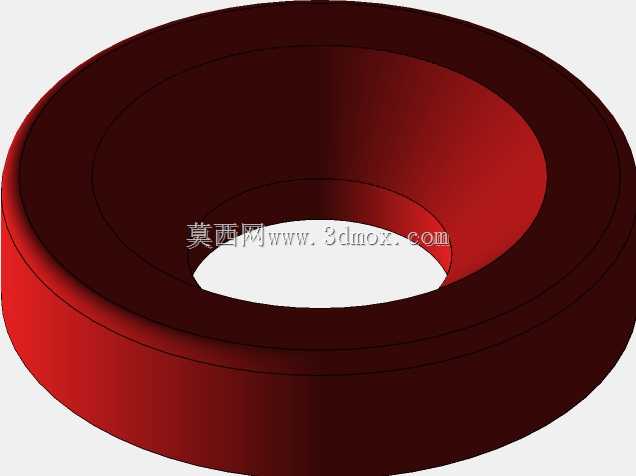

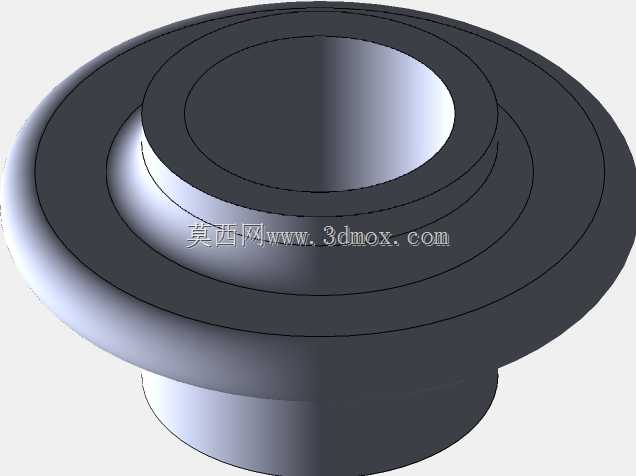

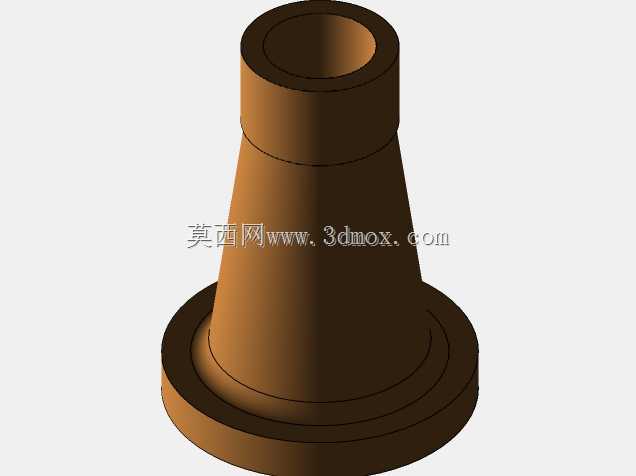

  从结构布局来看,底部采用了大直径锥形承座,底座接触面积做了放大处理,作业时可以分散对支撑地面的压强,哪怕是在硬度稍低的水泥地面、木质工装平台上使用,也不会因为局部压强过大出现底座下陷的问题,锥形壳体从底座向上逐步收窄,既给内部的升降螺纹副留出了足够的容纳空间,也能在同等材料用量下提升壳体的抗扭、抗侧向弯曲能力,避免顶升过程中受偏载出现壳体变形。顶部的承托头做了内凹的梅花型卡槽结构,不是单纯的平面接触,这个设计是为了适配不同形状的被支撑工件,不管是带凸起定位柱的设备底座,还是圆管类的工件,都能卡在卡槽里避免顶升过程中工件滑移,承托头和顶杆之间做了相对转动的间隙配合,顶升旋转过程中承托头不会跟着顶杆一起转动,不会磨花被支撑工件的接触面。

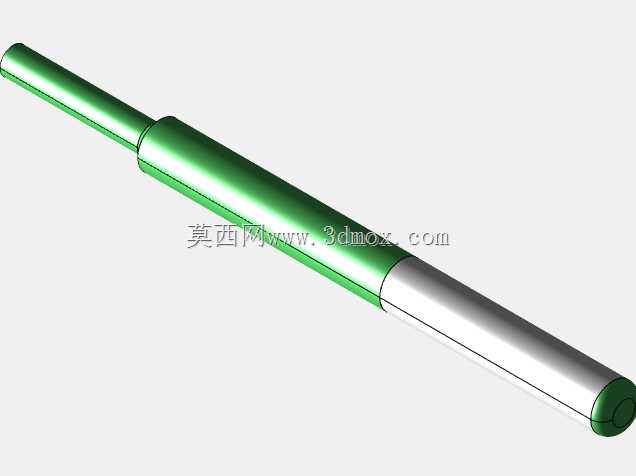

  侧面的摇柄采用了分段式结构,和升降套连接的根部做了加粗处理,能承受大扭矩输入时的弯曲应力,手握段做了防滑的包覆结构,作业时不需要额外加套管就能输出足够的顶升扭矩,摇柄和升降套的连接采用了通孔插装的方式,不需要使用时可以把摇柄抽出单独存放,减少装置的整体存放空间。设计这套结构的时候,首先要核算的是梯形螺纹副的承载能力,螺纹牙的剪切强度、弯曲强度是核心校核项,毕竟整个顶升负载最终都要作用在螺纹接触面上,螺纹升角必须满足自锁要求,也就是升角小于螺纹副的当量摩擦角,这样哪怕撤去摇柄的输入力,顶杆也不会在负载作用下反向旋转下滑,这是螺旋顶升装置最核心的安全设计点。

  其次要考虑的是升降行程和整体闭合高度的匹配,闭合状态下顶杆完全收回壳体内,整体高度可以控制在较低范围,能塞进间隙比较小的设备底部,最大伸出长度要满足常规检修作业的顶升高度需求,伸出段的顶杆表面要做硬化处理,避免长期和壳体导向段摩擦出现拉痕,影响升降顺畅度。安装边界上,底座的外径决定了作业时需要预留的最小放置空间,使用时要保证底座完全贴合支撑面,不能有悬空边角,否则受载后容易出现倾斜;摇柄转动的圆周范围内不能有其他障碍物,否则摇柄转动过程中会出现磕碰,无法连续输入扭矩;顶部承托头和被支撑工件的接触点要尽量和顶杆轴线重合,减少偏载带来的附加弯矩,偏载量过大不仅会加大螺纹副的单侧磨损,严重时还可能导致顶杆弯曲变形。日常使用中,只要定期给螺纹副涂抹润滑脂,清理螺纹缝隙里的铁屑、粉尘,这套结构的使用寿命会远高于同吨位的液压顶升设备,而且不需要定期更换密封件、补充液压油,维护成本极低,非常适合作为车间常备的检修工装、小型设备安装的辅助支撑工具,也可以作为重型设备装配时的辅助调平部件,通过多个同规格顶升装置配合,调整大型工件的水平度,操作精度比液压装置更容易控制,因为螺纹传动的升程是和转动角度直接对应的,微调的时候可以通过小角度转动摇柄,实现毫米级的高度调整,这一点在精密设备安装调平的场景里优势非常明显。
