手动三辊卷板成型设备结构设计

　　这款手动三辊卷制设备，主要面向小型钣金加工门店、五金制品作坊、通风管道加工现场这类对小批量金属板材卷制成型有需求的场景，日常用来将薄钢板、镀锌板、铝板等金属板材卷制成圆筒、锥筒或者大曲率弧面构件，替代纯手工敲制的低效作业，也能适配小型加工厂里没有大型数控卷板机时的小规格工件加工需求，加工出来的工件弧度均匀，不会出现手工敲制的棱边、凹凸不平的问题，能满足通风管、小型储料筒、工艺护罩这类工件的成型精度要求。

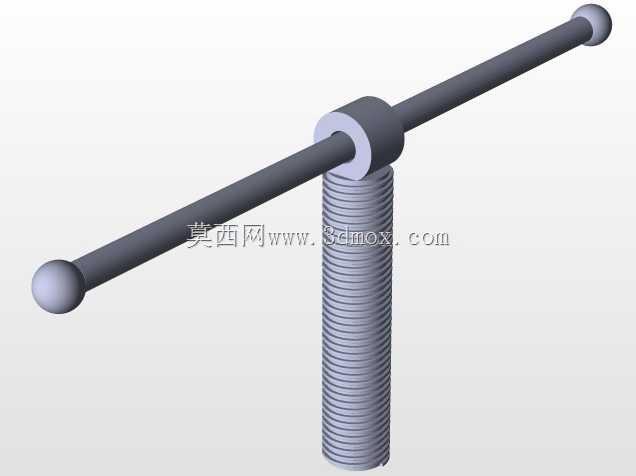

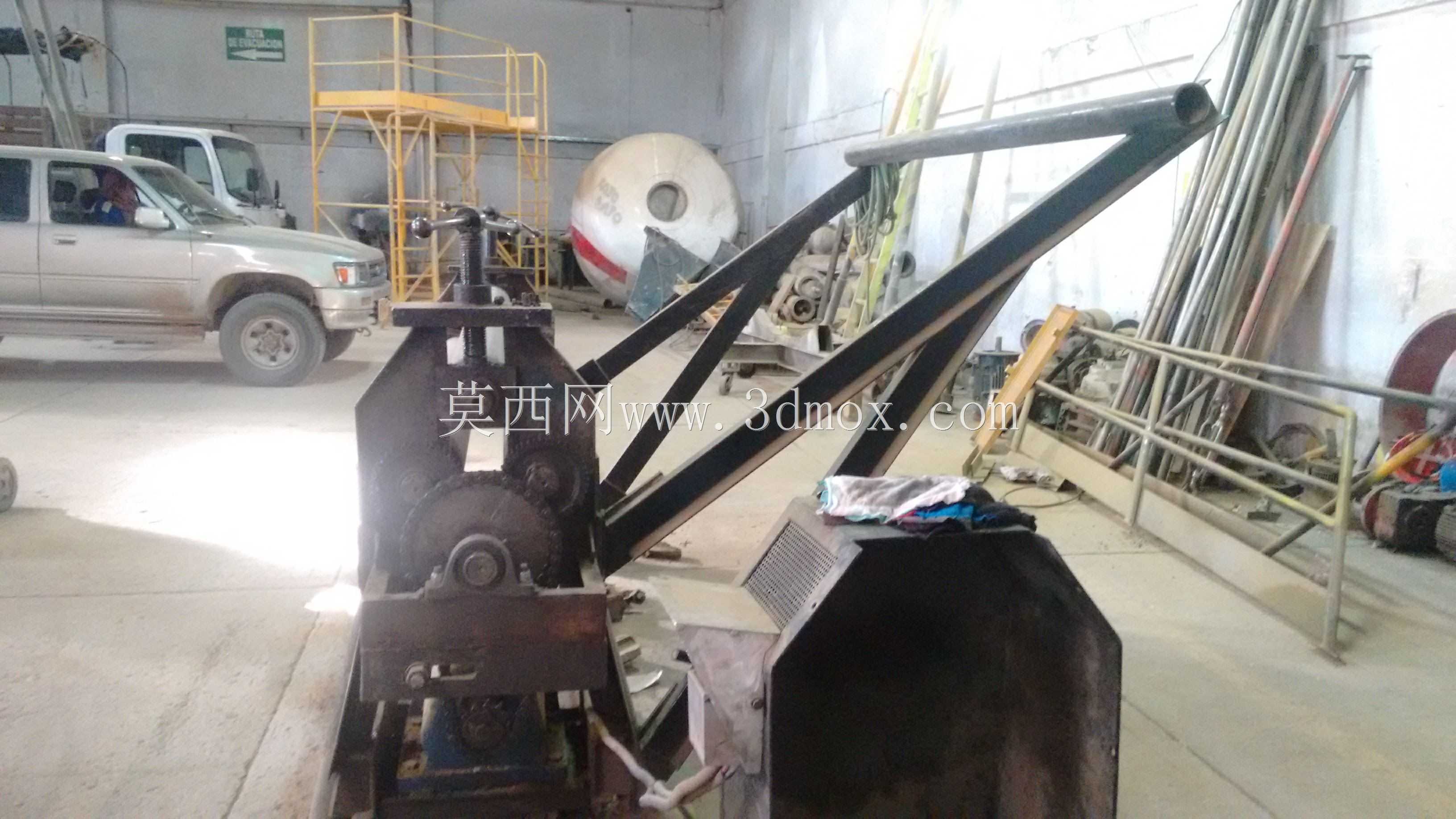

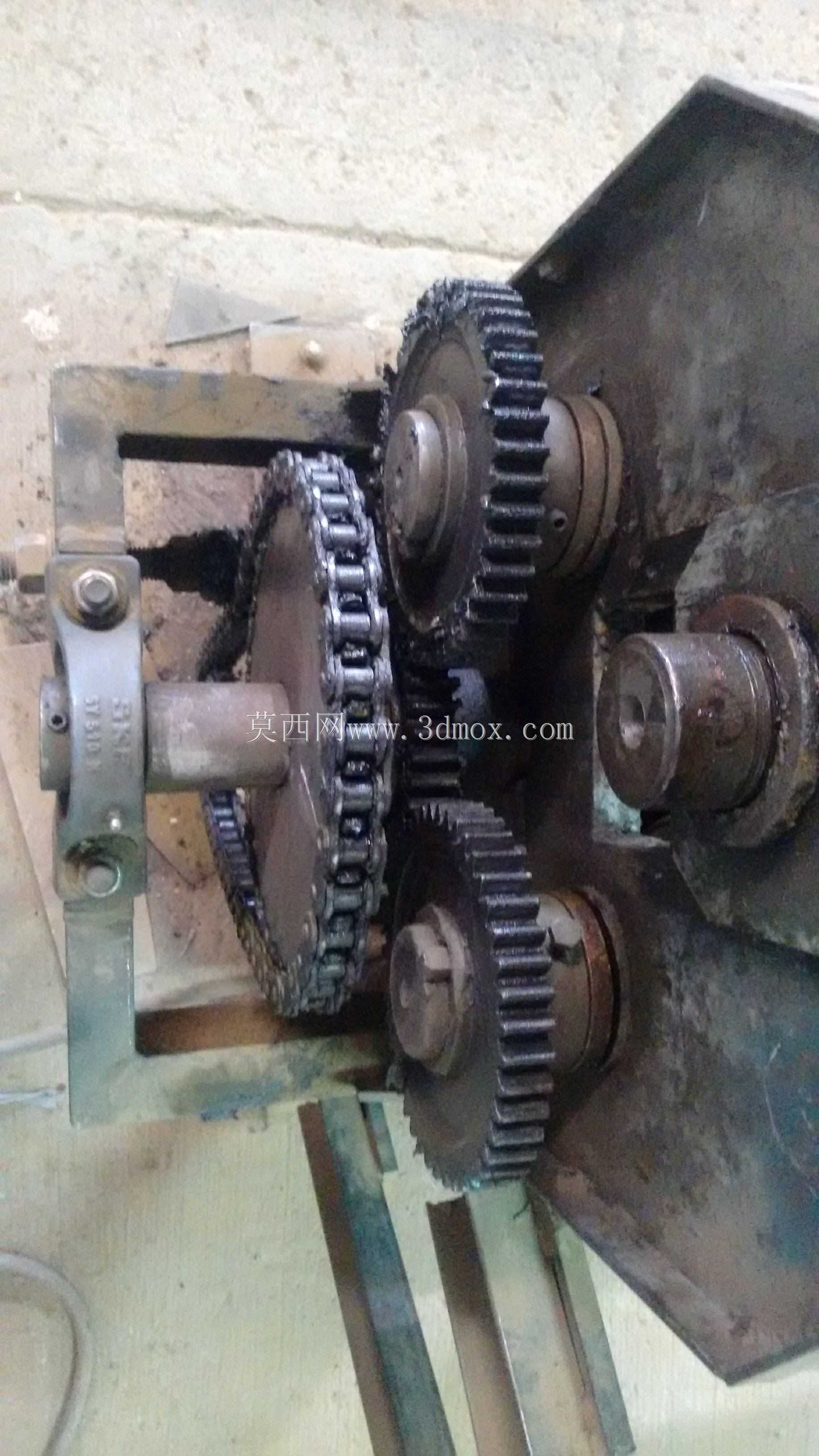

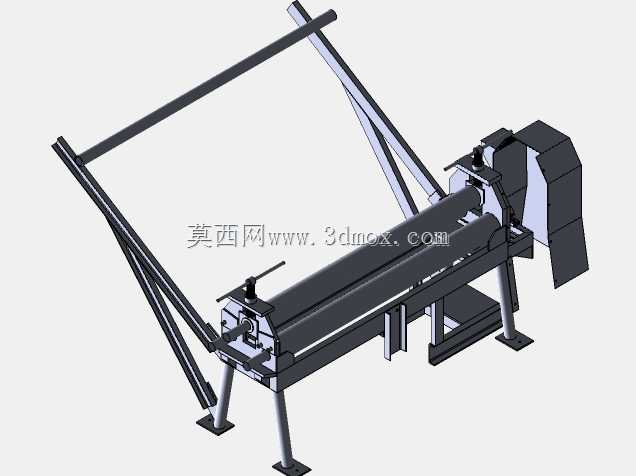

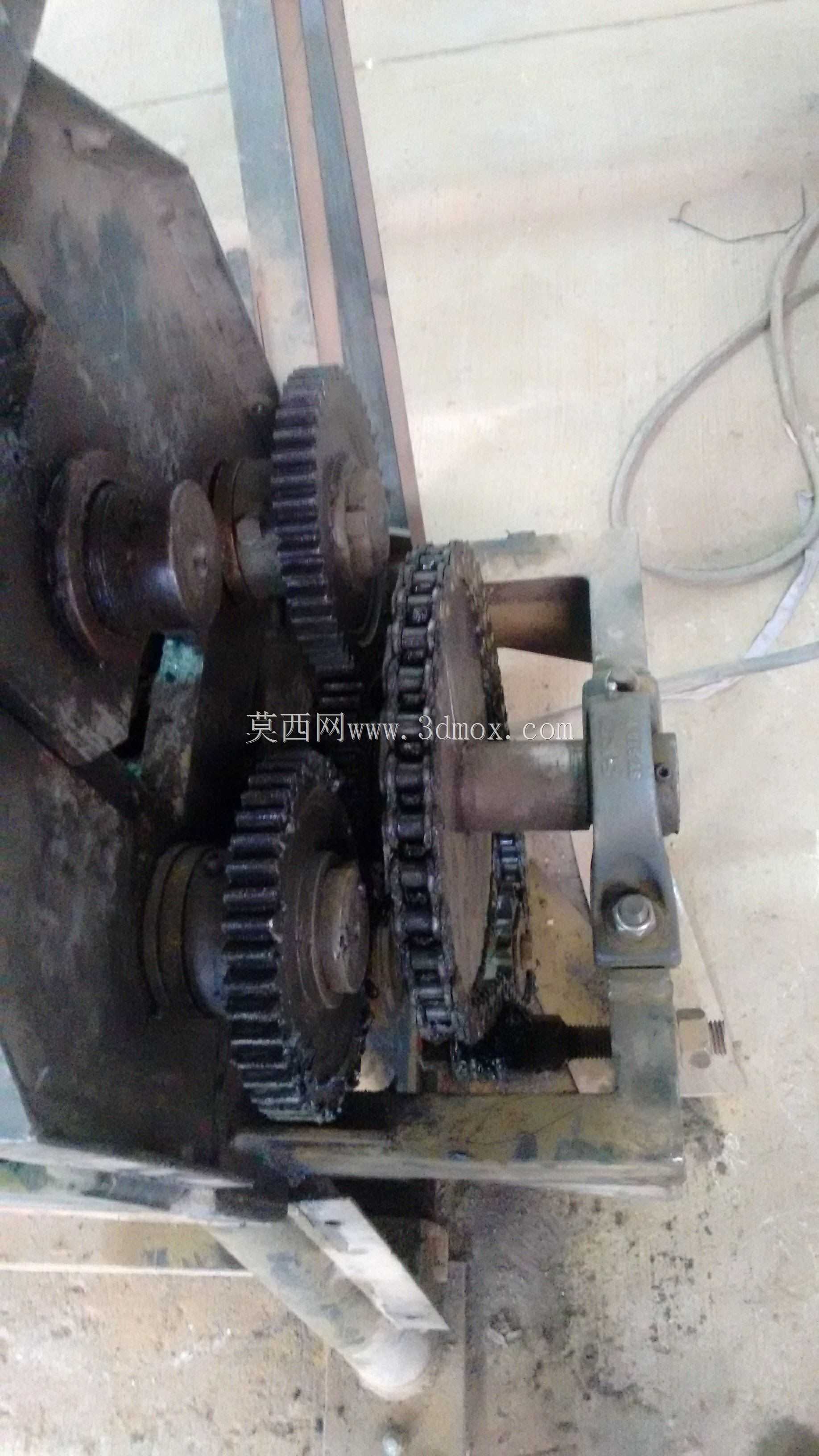

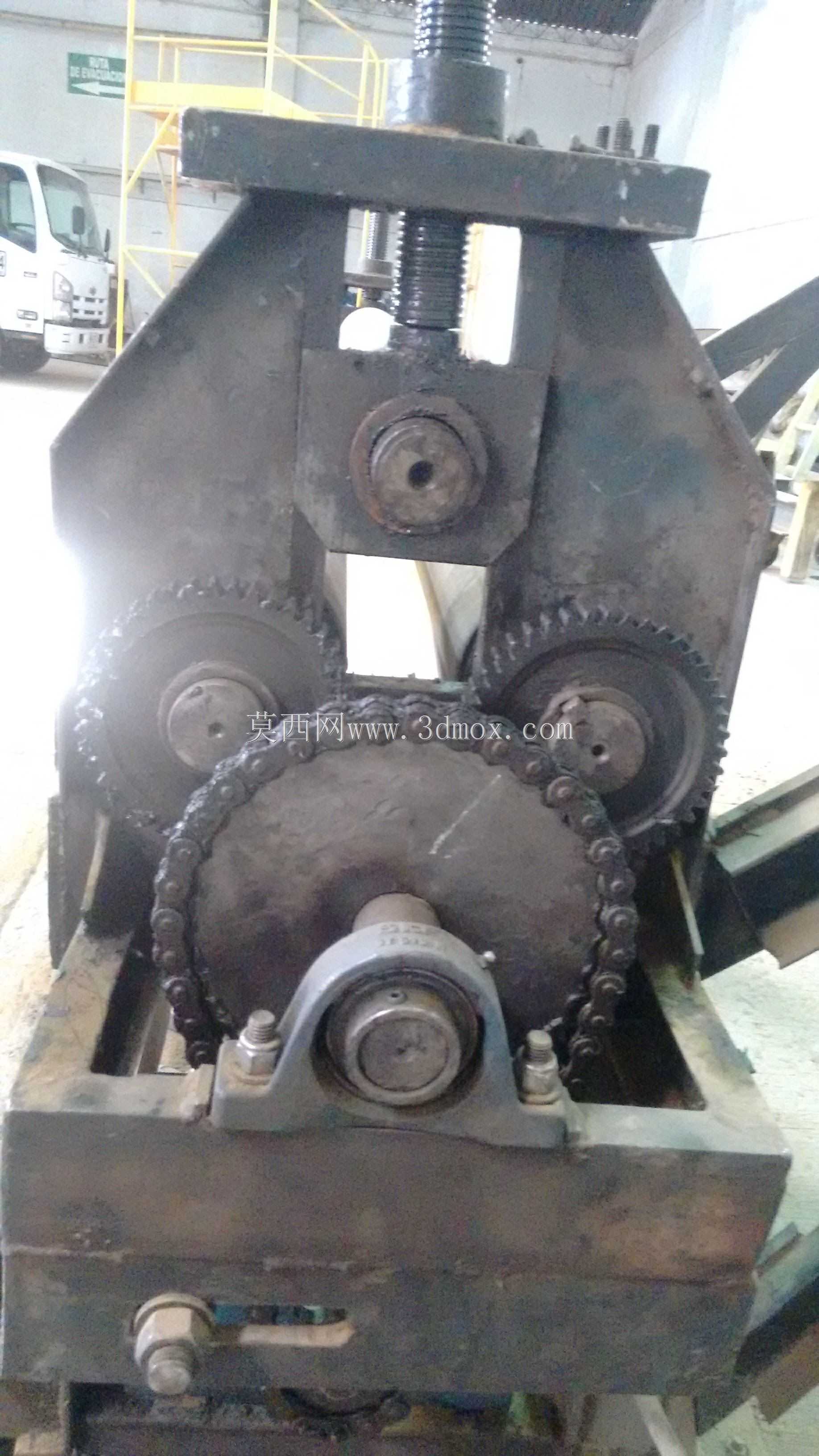

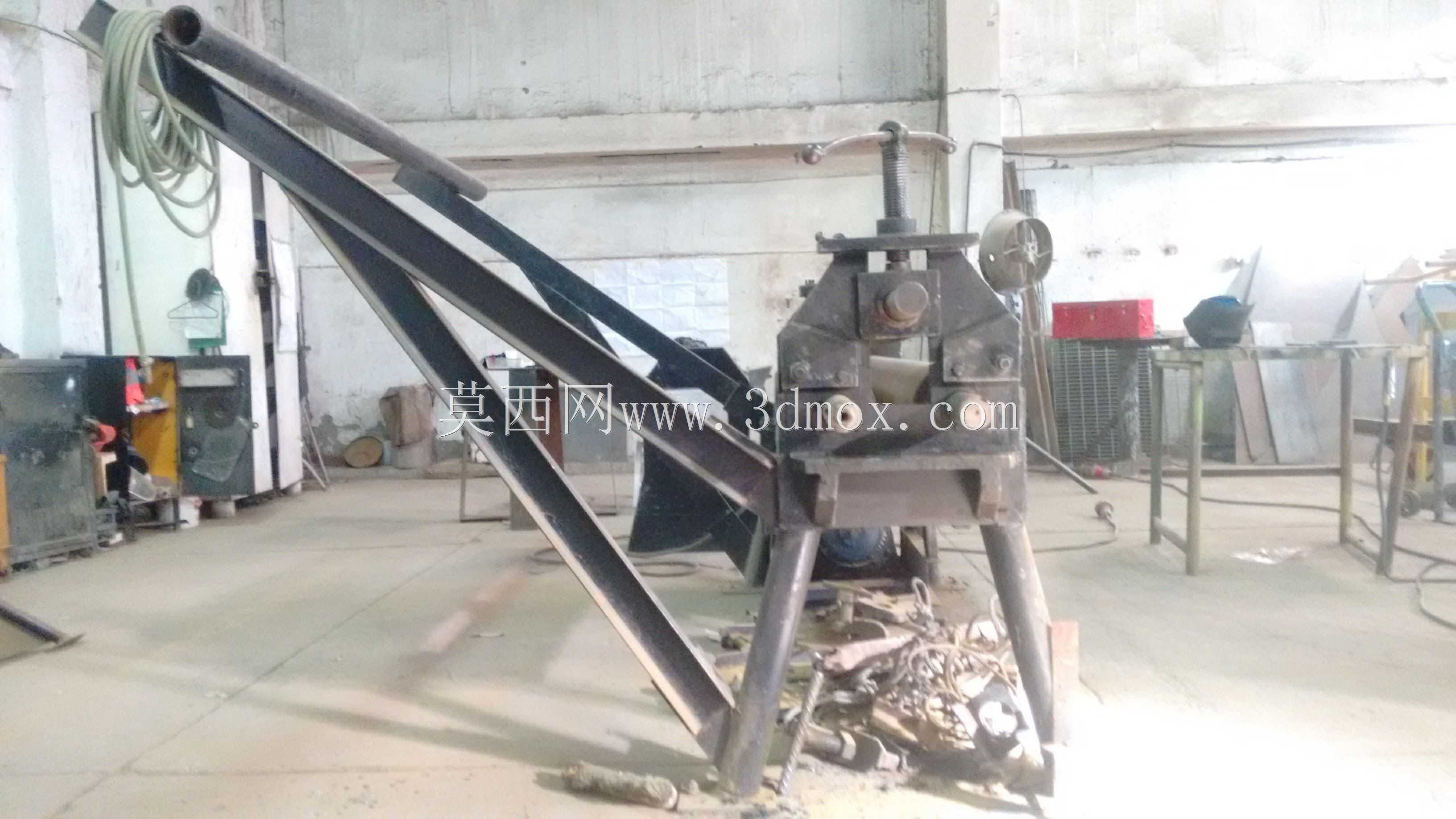

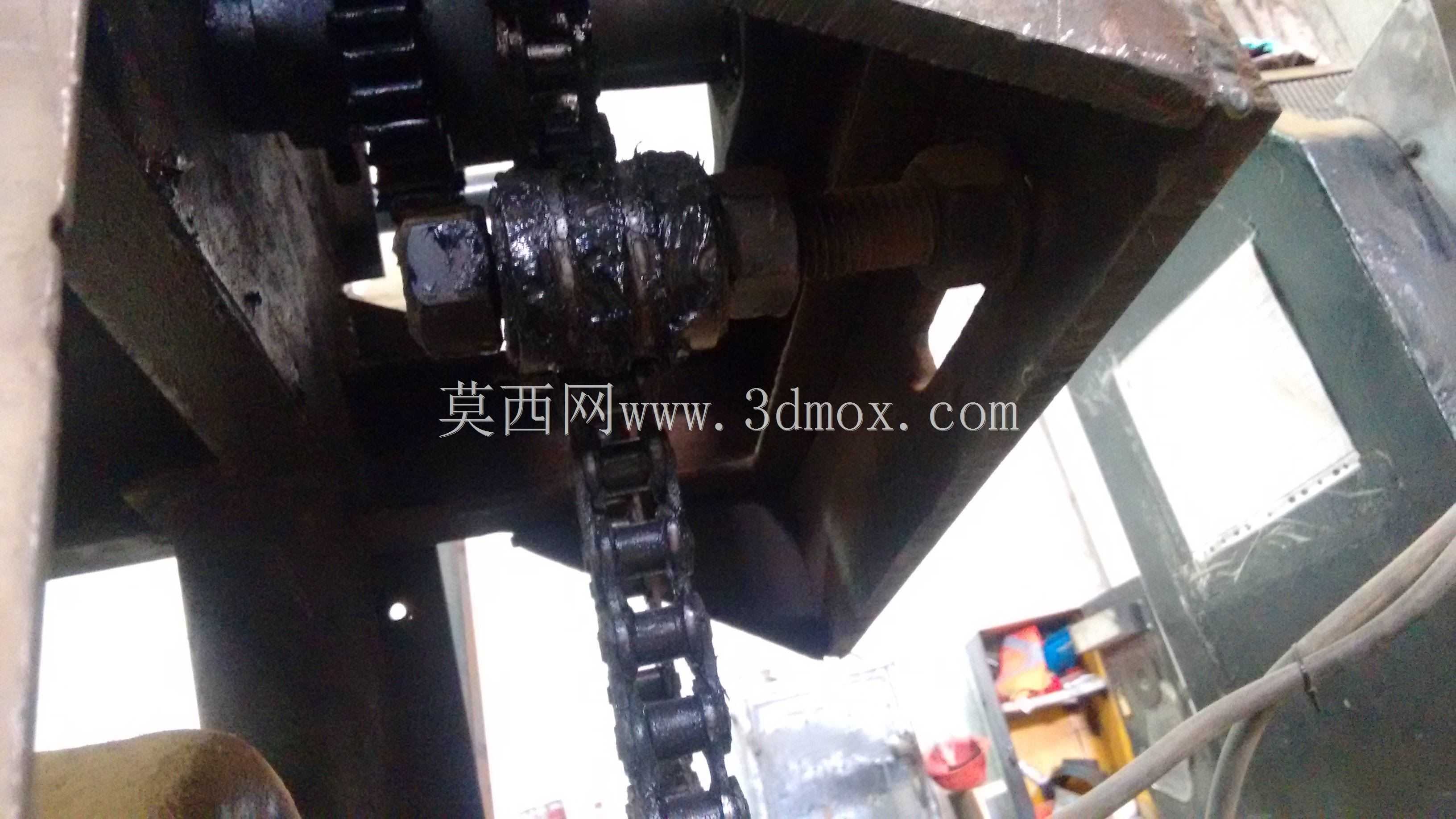

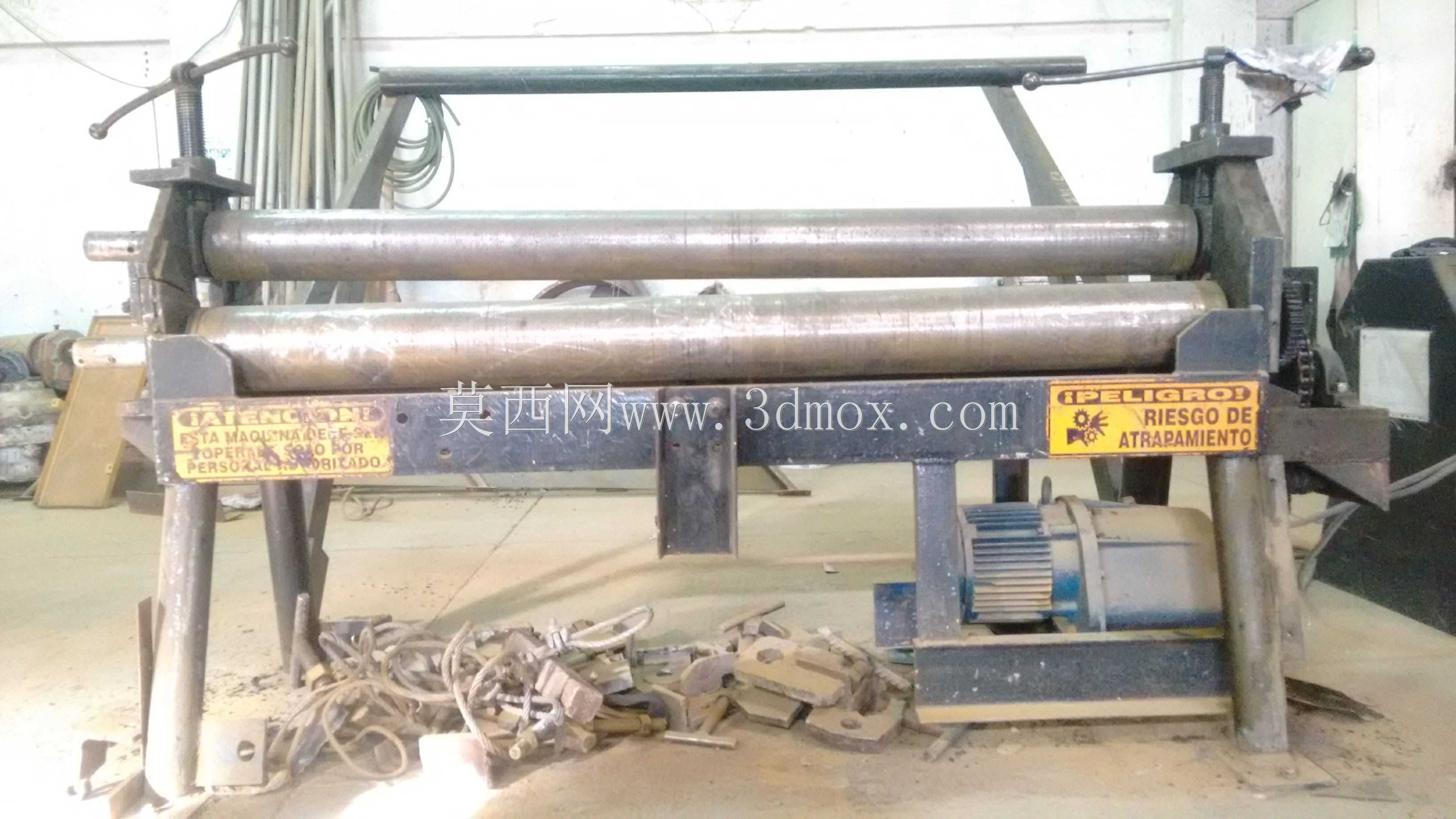

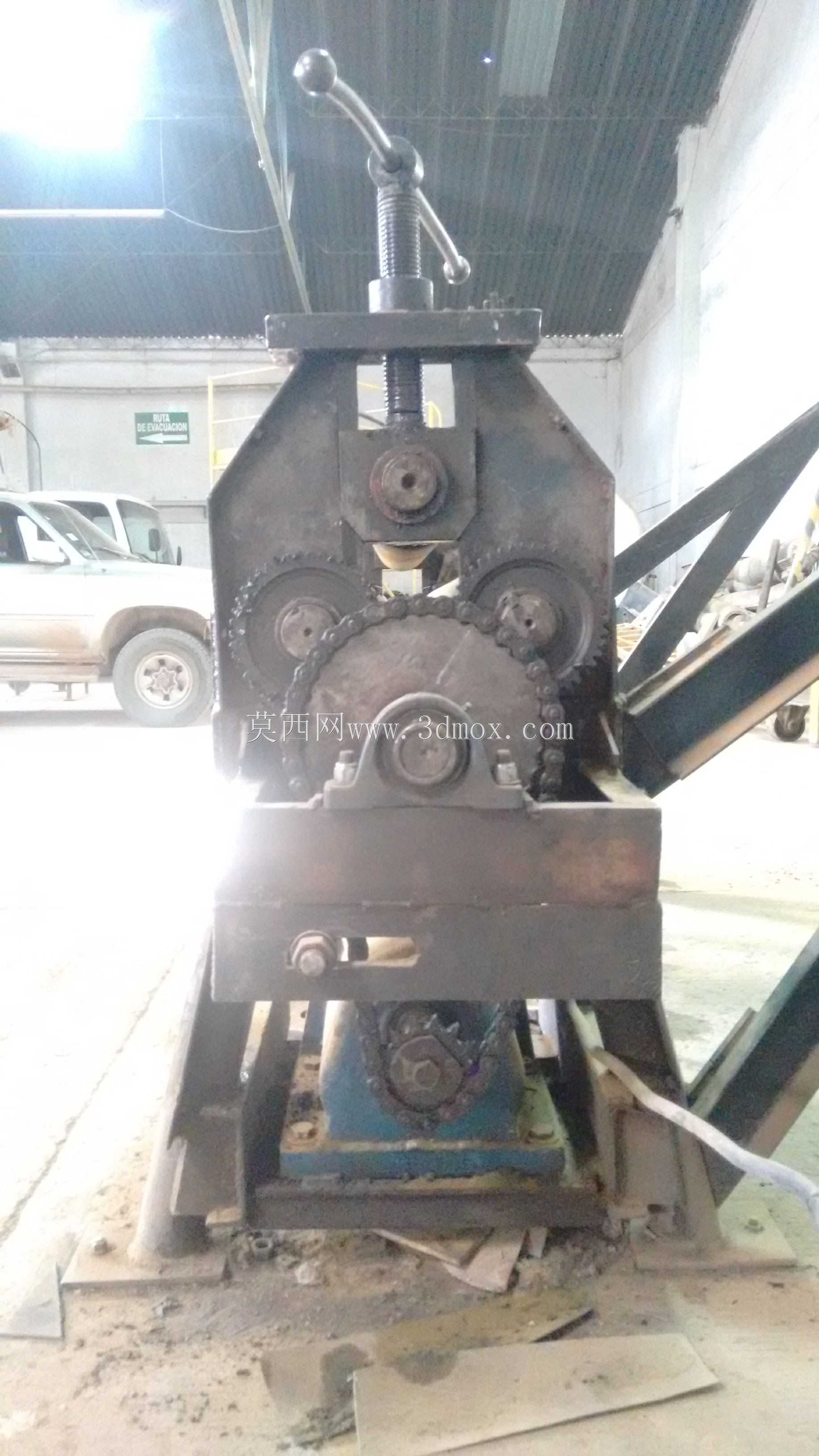

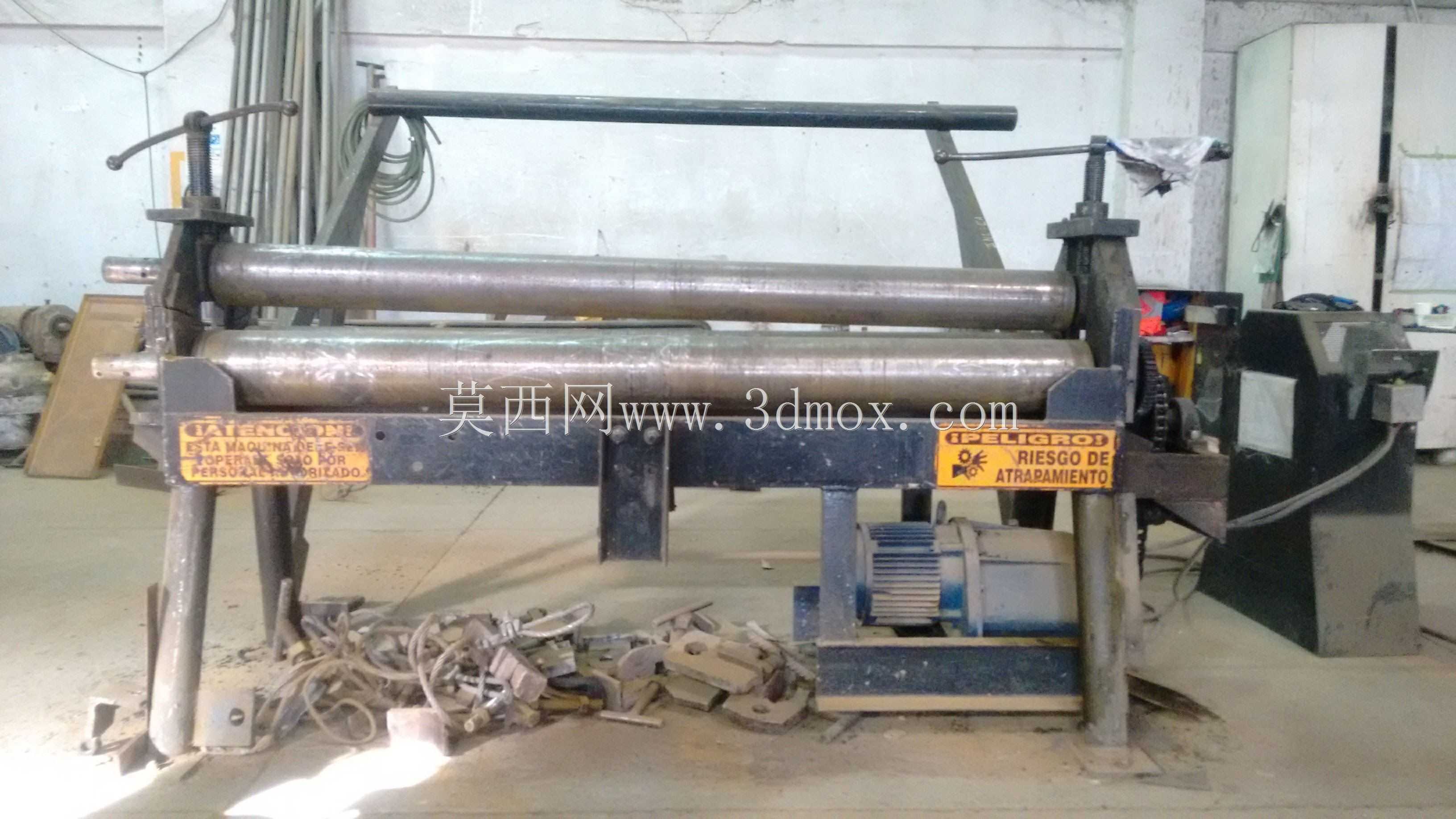

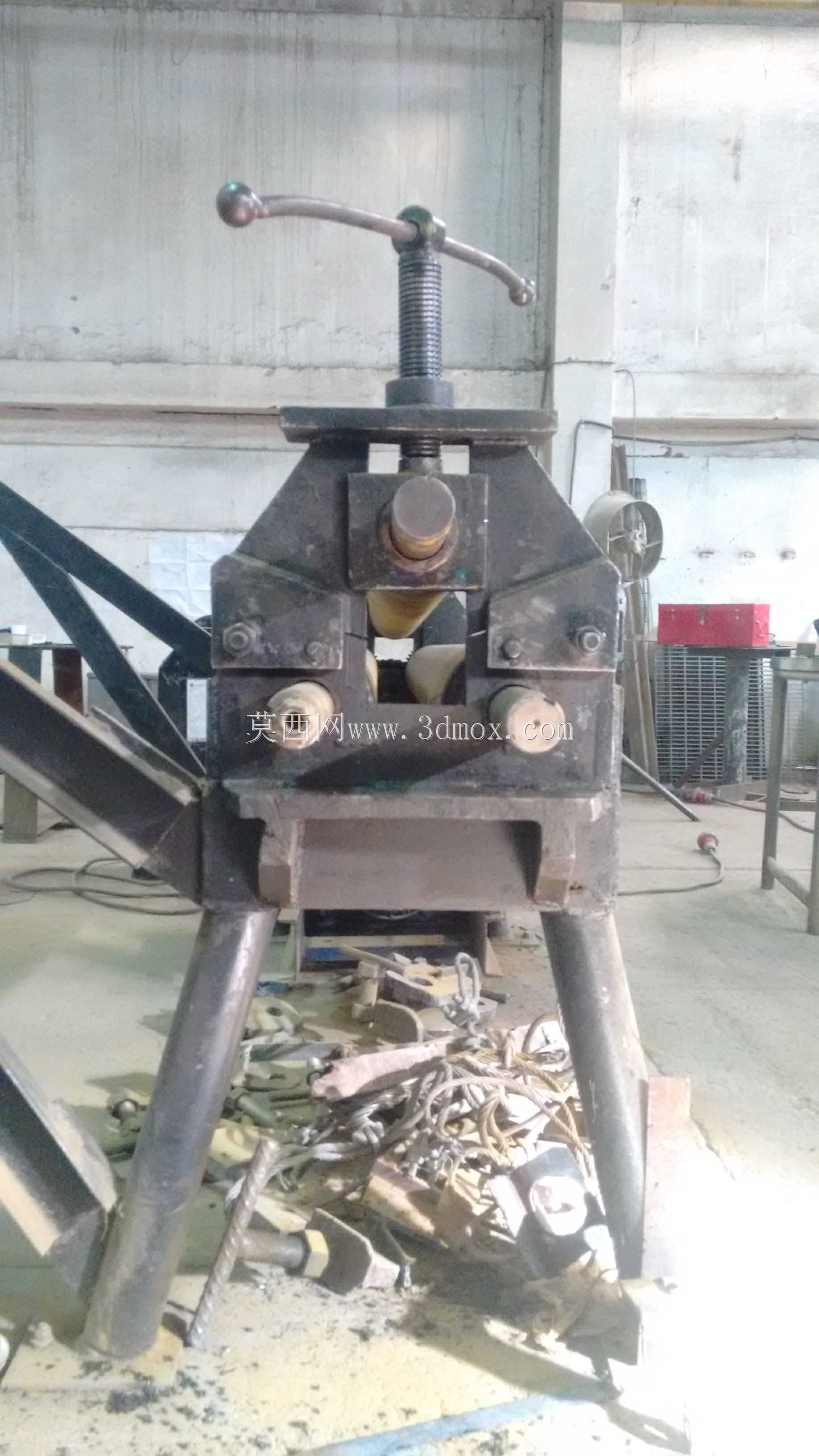

　　从结构设计逻辑来看，设备采用三辊对称式的基础布局，下两根辊为固定承托辊，上辊为可调节压下结构，通过端部的手轮丝杆结构调节上辊与下辊的间隙，以此适配不同厚度的板材，同时控制卷制工件的曲率半径，调节结构自带锁紧功能，调整到对应间隙后可以锁止位置，避免卷制过程中辊子移位导致成型弧度偏差。设备后侧配备可翻倒的承托料架，长板材进料时可以托住板料尾部，避免板料下垂导致进料偏移，保证卷制过程中板料始终保持水平进料状态，卷出来的筒件不会出现锥度偏差。设备的传动端采用手动摇臂结合减速齿轮组的结构，摇动手柄时通过齿轮副降速增扭，不需要太大的操作力就能带动辊子转动送料，单人即可完成上料、调节、卷制的全流程操作，不需要外接电源，适合没有固定供电的临时加工场景，也能在车间零散工位灵活布置使用。

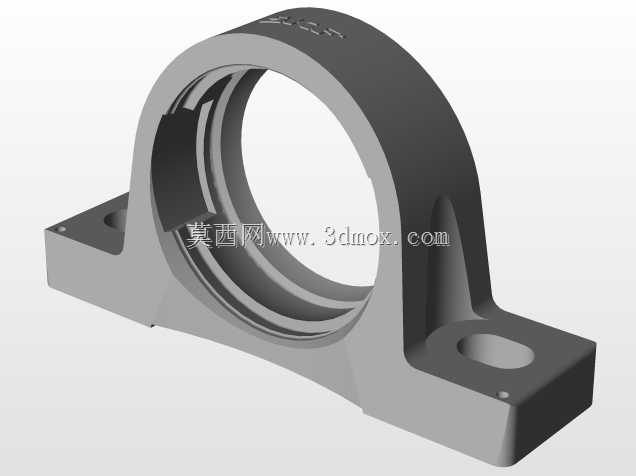

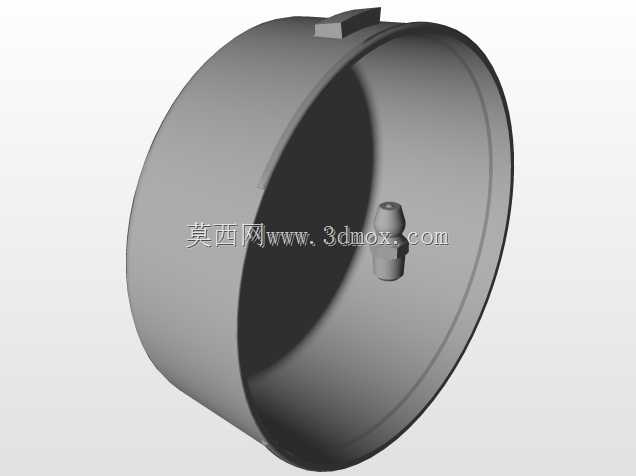

　　机架部分采用型钢焊接成型的框架结构，所有支撑腿底部都带方形安装脚板，脚板上预留螺栓固定孔，安装时可以通过膨胀螺栓将设备固定在水泥地面或者钢制工作平台上，固定后设备整体刚性足够，卷制2mm以内的普通碳钢板时不会出现明显的机架晃动、变形问题。三根工作辊都采用实心圆钢精加工后表面淬火处理，辊面粗糙度控制在合理范围，卷制过程中不会划伤板材表面，也不会因为长期受力出现辊面弯曲变形，辊子两端的支撑轴承采用带座外球面轴承，安装维护方便，磨损后可以快速更换，不需要复杂的拆装工序。设备的出料端设置可翻倒的轴承座结构，卷制完成的封闭圆筒可以直接从翻倒侧取出，不需要额外拆卸辊轴，大幅提升取件效率，避免封闭筒件卡在辊子上难以取出的问题。

　　从安装边界尺寸来看，设备整体占地长度适配常规2米幅宽板材的卷制需求，宽度方向包含后侧料架完全展开的尺寸也能适配小型加工车间的工位布置，高度方向符合成年人站立操作的人机工程高度，操作手轮、调节手柄的位置都在人手舒适操作区间，长时间操作不容易产生疲劳。设计过程中充分考虑了小型加工场景的使用痛点，没有冗余的复杂结构，所有易损件都采用标准件，后期维护成本极低，不需要专业的设备维护人员就能完成日常保养、易损件更换工作。设备的进料端设置了简易的定位挡边，上料时可以将板料侧边靠在挡边上，保证板料与辊子轴线垂直，避免卷制出来的筒件出现错边、扭斜的问题，对于没有丰富卷板操作经验的工人也能快速上手，不需要长时间的培训就能加工出合格的成型工件。在实际使用场景中，这类设备除了常规的圆筒卷制，还可以通过调整上辊的压下量分步进给，逐步将板材卷到需要的曲率，避免一次压下量过大导致板材出现折痕或者设备过载，配合不同的调节量，也能完成一定角度的弧板压型工作，适配小型金属构件加工中的多类成型需求，相比大型电动卷板机，它的采购成本低、占用空间小、操作门槛低，非常适合小批量、多规格的零散加工订单使用。
