倾斜上料斗式输送设备结构设计

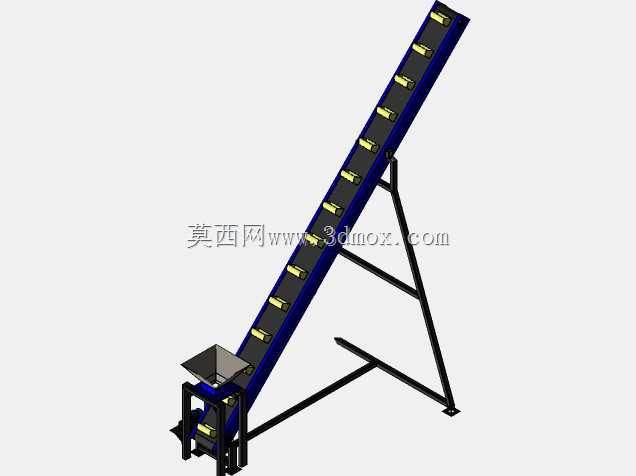

　　这款倾斜布置的斗式输送结构，主要面向散状颗粒、小块状物料的垂直倾斜提升场景，常见于粮食加工、建材配料、化工散料转运、小型零部件生产线的工序间上料环节，可将低位料仓内的物料连续输送至高位受料设备，比如包装机进料口、搅拌设备投料口、分拣线进料端，解决不同工位间的高度差物料转运需求，避免人工上料的效率低下与物料抛洒问题。从结构设计逻辑来看，整体采用倾斜式机架承载，主输送段为倾斜布置的带式承载结构，等距安装的料斗随牵引带循环运动，在底部尾端位置完成料斗取料，随着牵引带沿倾斜机架向上运行，料斗保持稳定承托状态将物料提升至顶端头轮位置，到头轮处转向时料斗随带体翻转，将内部物料卸入顶端的出料溜槽内，完成整个输送循环。

　　机架部分采用三角支撑的型材焊接结构，倾斜段的支撑腿与底部横撑形成稳定的三角受力结构，可抵消输送段满载时的倾覆力矩，底部横撑预留地脚安装孔位，安装时可通过膨胀螺栓与地面固定，无需额外做复杂的混凝土基础，适配车间内灵活布局的需求，倾斜角度可根据现场安装空间调整支撑腿长度，常规布置角度控制在45度到60度之间，既保证料斗上行时不会出现物料撒漏，又能在有限的水平占地范围内达到要求的提升高度。料斗的设计采用浅斗型结构，斗口边缘做卷边强化处理，避免长期受物料冲刷出现磨损变形，料斗与牵引带的连接采用沉头螺栓固定，便于后期磨损后单独更换料斗，无需整体更换牵引带，降低维护成本。

　　底部进料段设置敞口式进料斗，进料斗的导流板角度匹配料斗取料轨迹，保证物料能顺利滑入运行至底部的料斗内，避免物料在底部机尾处堆积卡滞，尾轮位置设置张紧调节结构，可通过调整尾轮轴的安装位置来调整牵引带的张紧度，补偿牵引带长期运行后的拉伸变形，防止出现打滑、跑偏问题。顶端驱动段采用直连式驱动安装位，驱动电机可安装在头轮轴端，减少传动环节的功率损耗，头轮处的出料轨迹经过反复校核，保证料斗翻转时物料能准确抛入出料溜槽，不会出现回料现象，减少输送过程中的物料损耗。

　　从安装边界来看，设备水平占地长度随提升高度变化，常规3米提升高度的机型水平投影长度约2.2米，宽度方向最大尺寸为机架两侧支撑的外宽，约0.6米，安装时需在设备两侧预留至少0.3米的维护空间，便于日常检查料斗固定情况、调整牵引带张紧度，底部进料位置需匹配上游出料设备的出料高度，顶端出料位置需与下游受料设备的进料口做密封衔接，避免粉尘外溢。在功能特性上，该结构可连续完成散料的提升输送，输送量可通过调整牵引带的运行速度来适配不同产能需求，运行过程中料斗独立承托物料，不会出现输送过程中物料分层、挤压破损的问题，适合输送颗粒状、小块状的无粘性散料，比如粮食颗粒、塑料粒子、小型五金件、建材砂石料等，设备整体结构简单，运动部件少，日常维护仅需定期检查轴承润滑情况、料斗磨损情况以及牵引带的张紧状态，维护难度较低，适合中小型生产线的散料上料工序使用。设计过程中重点考虑了机架的受力变形问题，倾斜段的主纵梁采用加厚矩形管制作，满载运行时纵梁的挠度控制在允许范围内，不会出现带体跑偏、料斗刮蹭机架的问题，支撑腿的横撑位置做了斜向加强，避免设备运行时出现共振晃动，保证运行稳定性。
