双轴龙门式直线运动执行机构结构设计

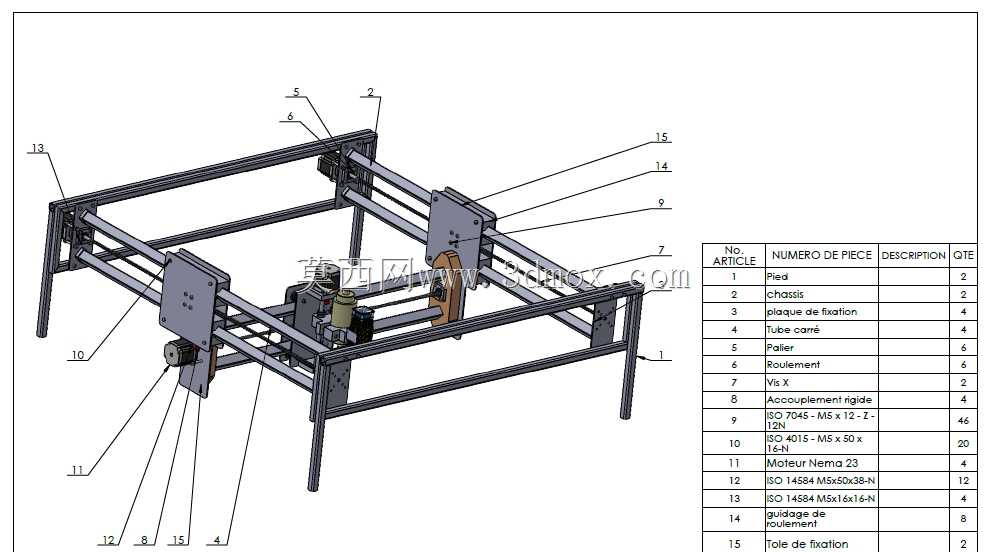

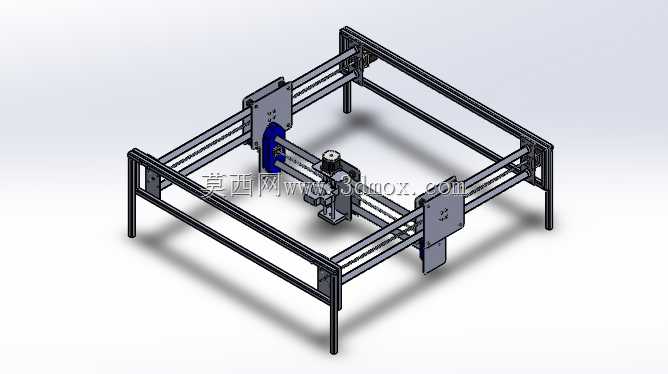

　　这套龙门式双轴运动执行机构，核心采用标准工业铝型材搭建整体框架，型材槽口直接作为线性导轨的安装基准，省去了额外的导轨安装垫板加工工序，装配时可通过型材槽内的T型螺栓灵活调整导轨平行度，降低现场装配的调试难度。框架四根立式支脚底部预留了设备安装固定孔位，可直接通过膨胀螺栓与车间地面、设备机台台面完成刚性连接，支脚与上下横梁的连接采用角码加螺栓的锁紧结构，连接位置设计了定位止口，避免长期往复运动带来的连接位置偏移问题。

　　横向运动轴搭载在两侧平行布置的直线光轴上，滑动座采用自润滑直线轴承作为运动副，运动过程中摩擦阻力小，空载运行时无卡顿爬行问题，横向滑座上预留了末端执行器的安装接口，可根据实际作业需求加装点胶头、激光头、抓取夹具或者检测探头，适配不同的工位作业需求。纵向运动轴集成在横向滑座的安装板上，采用同步带传动结构，带轮张紧机构设计在滑座侧端，无需拆解整体结构即可完成同步带张紧度的调整，日常维护操作便捷。从安装边界来看，整体框架的横向跨距可根据作业幅面需求调整型材长度，纵向运动行程可通过更换光轴长度适配不同的作业范围，支脚高度可根据现场操作的人机工程需求做定制化裁切，不需要额外加工定制连接结构，整体的模块化程度较高，可快速拼装适配不同的作业场景。

　　在实际应用中，这类结构常作为平面运动作业的核心执行载体，可用于小型工件的平面点位搬运、薄板材料的平面轨迹加工、产品表面的标记涂覆、平面区域内的多点位检测等场景，运动过程中两个轴的运动解耦，控制逻辑简单，采用常规的步进电机加驱动器即可实现精准的位置控制，不需要复杂的运动解算算法。设计过程中重点考虑了运动部件的惯量匹配，横向滑座采用镂空式安装板结构，在保证安装刚性的前提下尽可能降低运动部件的重量，减少高速往复运动时的惯性冲击，两侧导轨的安装基准面在装配时通过百分表打表校准平行度，保证运动过程中轴承不会出现偏载磨损，延长运动副的使用寿命。

　　传动同步带的选型根据末端搭载的负载重量做匹配，常规负载下采用5M圆弧齿同步带即可满足传动精度需求，若搭载较重的作业执行端，可更换为T型齿同步带提升传动承载能力。框架的铝型材表面采用阳极氧化处理，具备一定的防锈耐腐能力，可在常规的车间生产环境下长期使用，不需要额外做表面防腐处理。所有运动部件的润滑点都设计在易操作的位置，日常维护时可直接在设备运行间隙完成润滑脂加注，不需要拆解设备外罩或者防护结构。线缆走线全部通过铝型材的内置槽布置，拖链安装在横梁侧端，运动过程中线缆不会出现拖拽、缠绕问题，走线整齐同时避免线缆长期弯折出现破损。整体结构没有复杂的异形加工件，绝大多数零部件都可以采用标准工业配件拼装，加工成本低，装配周期短，出现易损件故障时可直接采购标准件快速更换，减少设备停机维护的时间。在结构刚性校核上，框架横梁的型材截面选型根据最大跨距下的挠度变形量计算确定，保证运动轴在横梁两端极限位置时，横梁的下挠变形量不会影响运动精度，滑座的安装板厚度根据末端最大负载的抗弯需求设计，避免负载安装后出现安装板倾斜导致的作业精度偏差。
