跑车高性能通风盘式制动卡钳总成

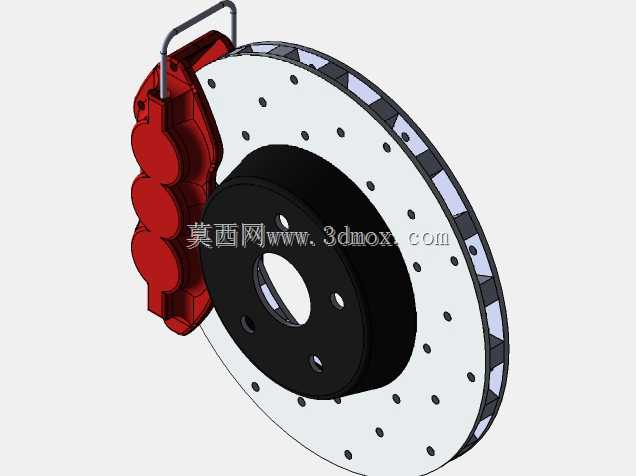

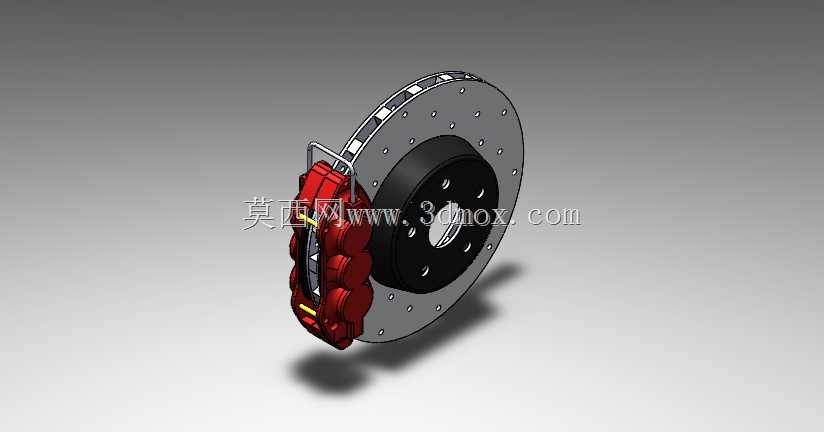

　　这套制动总成的设计完全围绕高性能跑车的制动需求展开，首先要明确其核心应用场景：适配大马力后驱/四驱跑车的赛道驾驶与激烈公路行驶工况，需要在连续高强度制动下保持稳定的摩擦系数，避免热衰减带来的制动距离拉长、踏板脚感变软等问题。从结构设计来看，采用了对置多活塞卡钳布局，卡钳本体为分体式锻造结构的建模还原，活塞腔的排布沿刹车盘摩擦面径向均匀分布，能够让刹车片施加的正压力均匀覆盖整个摩擦环面，避免局部压力过大导致的刹车片偏磨、刹车盘受热不均产生翘曲变形。

　　刹车盘采用通风划线打孔结构，内部的通风道为径向直叶片设计，建模时还原了通风道的导流角度，车辆行驶时气流可以从轮毂中心侧沿通风道向外甩出，带走制动摩擦产生的大量热量；盘面的划线与打孔结构，一方面可以在制动时刮除刹车片表面磨下的粉尘，避免粉尘在摩擦面间形成滑移层降低摩擦系数，另一方面也能划破雨天积水在盘面形成的水膜，减少湿地制动的水滑效应。卡钳的安装位采用径向安装孔设计，安装边界适配主流性能车的转向节安装孔距，安装时需要保证卡钳中心与刹车盘旋转中心的同轴度公差控制在0.05mm以内，卡钳内侧与刹车盘摩擦面的单侧间隙保持在0.15-0.2mm之间，避免制动拖滞或者制动跑偏。

　　从功能特性来看，这套制动总成的制动有效半径经过匹配设计，比同尺寸原厂单活塞卡钳的有效半径更大，在相同制动管路压力下能够提供更大的制动力矩，缩短制动距离；卡钳上集成了刹车片磨损报警的安装位，建模时预留了报警线的走线槽，方便后期实车装配时的线路布置。刹车盘的中心安装法兰采用台阶孔设计，与轮毂轴头的配合面做了凸台定位结构，能够保证刹车盘安装后的端面跳动量控制在0.03mm以内，避免高速制动时出现方向盘抖动的问题。设计过程中还考虑了刹车片的散热空间，卡钳两侧做了开放式的导流缺口，行驶气流可以直接吹到刹车片背板，降低刹车片的工作温度，避免刹车片树脂基体在高温下分解导致的摩擦系数骤降。

　　另外，卡钳的放油嘴位置做了向上倾斜的角度设计，方便更换制动液时排出管路内的空气，保证制动踏板的脚感紧实。刹车盘的摩擦环厚度预留了磨损余量，按照赛道日使用强度计算，能够满足多次激烈驾驶的磨损需求，通风道的壁厚做了等强度设计，在保证散热效率的同时避免高速旋转时的应力集中导致盘体开裂。这套模型的结构细节完全还原了实车制动系统的装配关系，卡钳与支架的连接、活塞与卡钳腔的配合间隙、刹车片与卡钳导轨的滑动间隙都做了准确的建模还原，能够直接用于汽车制动系统的教学演示、改装方案的可视化验证，也可以作为汽车动力学仿真模型中的制动子系统模块使用，为制动性能的仿真计算提供准确的结构参数参考。在实际选型匹配时，需要注意这套制动总成的安装空间要求，轮毂的ET值以及轮辐内部空间需要满足卡钳的外轮廓尺寸，避免轮毂与卡钳发生干涉，同时制动总泵的排量需要与多活塞卡钳的总活塞面积匹配，保证制动踏板的行程在合理范围内，不会出现踏板过软或者制动过于灵敏难以控制的问题。
