手推式水稻直播滚筒播种作业装置

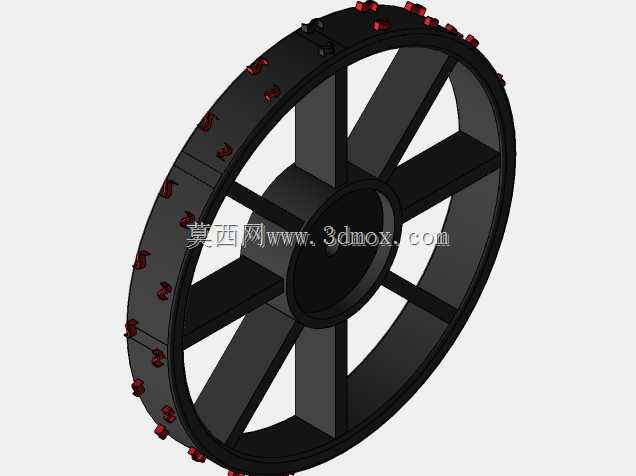

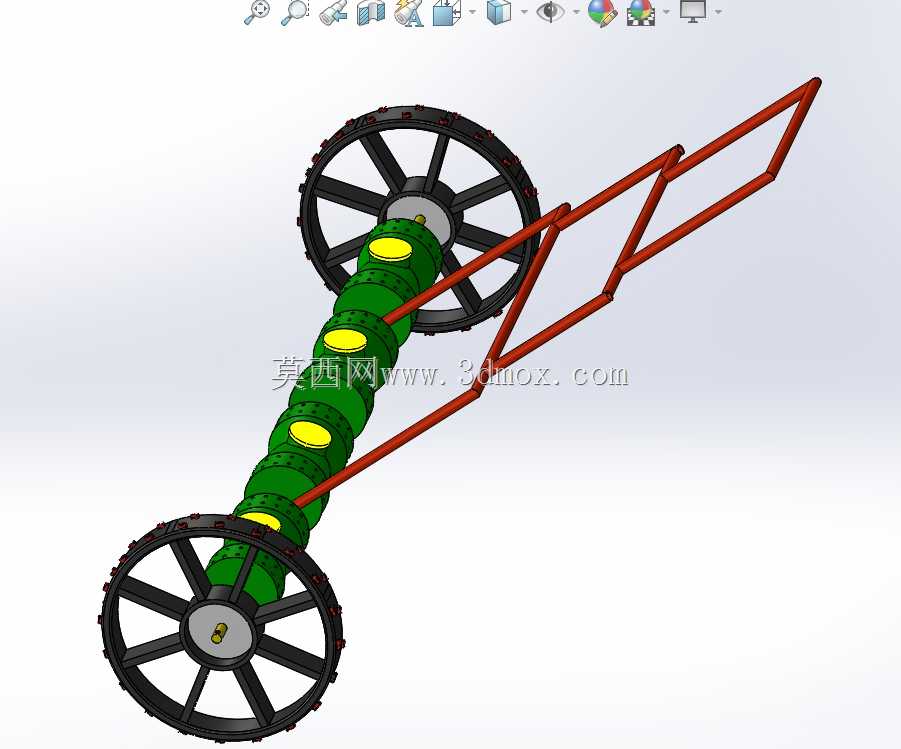

　　这款手推式滚筒播种装置主要面向南方小地块水稻种植、丘陵零散水田的直播作业场景，区别于传统育秧移栽的种植模式，可直接在整理好的水田上完成播种工序，省去育秧、拔秧、移栽的多步人力投入，适配散户种植、小规模合作社的作业需求，也可用于农业试验田的小范围品种播种作业。从结构设计来看，整机采用双行走轮支撑滚筒作业主体的布局，两侧的辐条式行走轮采用大直径窄轮缘设计，轮缘做凸起防滑结构，避免在湿润水田表层打滑，轮体与中心轴采用键连接传递推力，作业时操作人员握持后端的菱形推架向前行进，行走轮带动中间的播种滚筒同步转动，无需额外动力输入，完全依靠人力推行即可完成作业，整体结构无复杂传动部件，后期维护仅需定期清理播种口残留的稻种与泥污即可。

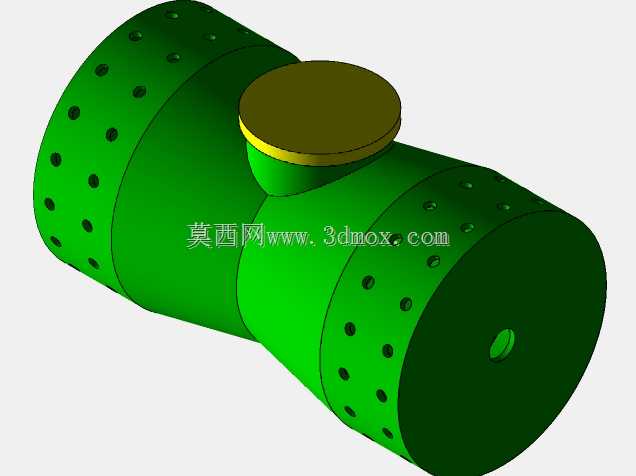

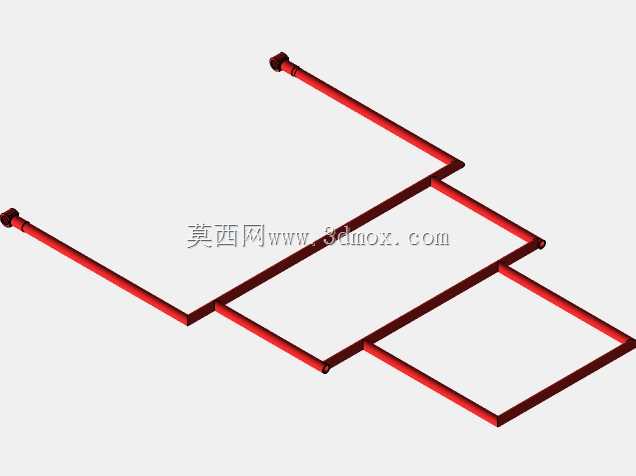

　　播种滚筒为核心作业部件，采用分段式圆柱筒体设计，筒体表面按固定株距排布多组出种口，每个出种口对应一个定量取种槽，滚筒转动过程中，取种槽在筒体下部浸入种腔时携带定量稻种，转动至贴近泥面位置时靠重力将稻种播入表层泥土，出种口的尺寸经过适配常规杂交稻、常规稻的种粒大小设计，可通过更换不同孔径的出种塞调整单穴播种粒数，适配不同品种的播种密度要求。推架采用薄壁矩形管焊接成菱形桁架结构，既保证推行时的结构刚度，避免推行过程中架体变形影响播种直线度，又尽可能降低整机自重，减少操作人员的推行负荷，推架与行走轮轴的连接位置设置可转动的铰接座，可根据操作人员身高调整推架的握持角度，适配不同身高的作业人员使用，铰接位置采用开口销锁定，无需额外工具即可完成角度调整。

　　从安装边界与尺寸适配来看，整机作业幅宽对应常规水稻种植的行距要求，滚筒长度覆盖6行播种位，单次推行即可完成6行稻种的播撒，行走轮的轮距设置在滚筒幅宽外侧，作业时行走轮不会碾压已播种的区域，避免泥面挤压导致稻种深埋影响出芽率；整机的重心落在行走轮轴线靠前位置，推行时操作人员仅需施加向前的推力与少量向下的压力即可保证滚筒贴紧泥面，无需额外施加向下的配重。在实际作业适配性上，该装置对水田的整地平整度有一定要求，泥面表层需做到无大土块、无高茬残留，泥层深度控制在5-10cm区间即可保证播种深度稳定，过深的泥层会导致滚筒下陷，过浅则会导致稻种浮在泥面影响扎根；滚筒内部的种腔容量可满足单次装填2-3亩地的稻种用量，减少作业过程中反复加种的频次，种腔端盖采用快拆卡扣设计，加种与清理剩余稻种时无需工具即可快速打开端盖。

　　结构建模过程中，对行走轮的辐条受力做了简化校核，正常推行工况下辐条承受的弯曲载荷远低于材料屈服强度，推架的焊接位置做了圆角过渡处理，避免应力集中导致长期使用后出现焊缝开裂，播种滚筒的筒体采用薄壁滚塑成型的工艺思路建模，壁厚均匀控制在3mm，既保证筒体强度，又控制整体重量，出种口与筒体采用一体成型结构，避免后期加装出种塞出现缝隙漏种的问题。
