工业级增量式旋转编码器结构设计

项目分类:传感器 发布时间:2024-12-15 ID:852364
  • 工业级增量式旋转编码器结构设计
  • 工业级增量式旋转编码器结构设计

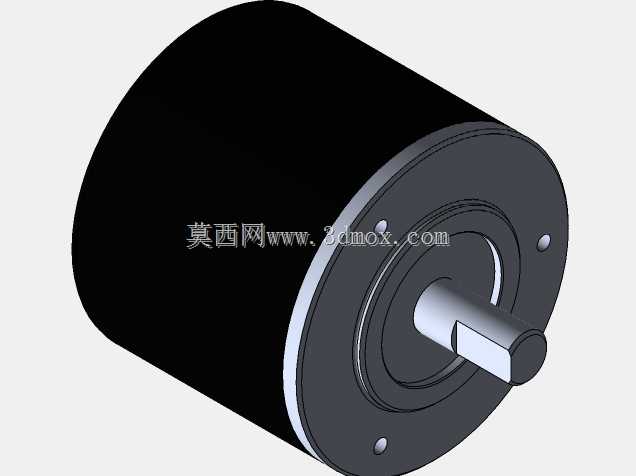

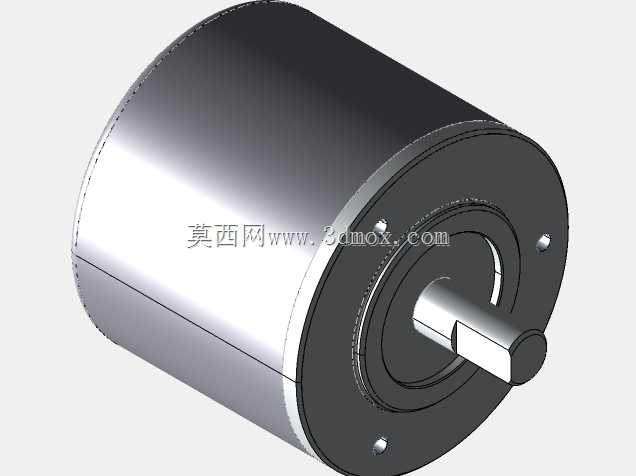

  在自动化生产线的工位定位、伺服电机的闭环转速反馈、数控机床的主轴转角检测、起重设备的行程位置校准这类场景里,旋转编码器是核心的位置反馈部件,所有需要精准获取转动角度、转速、转向信号的工业设备,都离不开这类传感元件的信号支撑。本次呈现的这款编码器采用实心轴直连安装结构,主体外壳为圆柱式封闭设计,外壳主体做哑光黑色硬质氧化处理,端盖采用金属切削加工成型,端面上均匀分布三个安装定位孔,适配常规的法兰式安装固定需求,输出轴为标准圆柱轴带扁位结构,可直接与被测转轴通过联轴器刚性连接,也可通过同步轮、齿轮组实现非接触式的传动检测,安装时需保证输出轴与被测转轴的同轴度误差控制在0.05mm以内,避免轴承受偏载力缩短使用寿命。

  从结构设计逻辑来看,这款编码器的外壳采用一体化拉伸铝壳加工,端盖与壳体的配合面做了台阶式止口设计,配合密封胶圈可实现IP65级别的防尘防水能力,完全适配车间多粉尘、少量切削液飞溅的复杂工况,内部码盘固定座做了动平衡校准,在最高6000rpm的转速下不会出现偏心抖动,保证输出信号的稳定性。在实际选型应用中,这类编码器的安装边界需要重点关注:壳体外径为常规的58mm标准尺寸,轴向总长度不含输出轴为66mm,输出轴直径8mm,轴伸长度20mm,安装孔中心距为48mm,适配市面上绝大多数的编码器安装支架,不需要额外做定制转接件。

  功能层面,这款编码器可输出A、B、Z三相差分信号,A、B两相相位差90度,可通过相位差判断转轴的正反转方向,Z相为每转一圈输出一个脉冲的零位信号,用于设备开机后的原点校准,脉冲数可根据实际检测精度需求选型,从100线到2500线均可覆盖,完全满足普通输送线定位到高精度伺服控制的不同场景需求。设计过程中,重点优化了内部轴承的选型配置,前后端均采用深沟球轴承支撑输出轴,可承受一定的径向负载,避免传送带张紧力直接作用在码盘上导致码盘碎裂,内部电路板做了三防漆涂覆,可在-20℃到85℃的环境温度下稳定工作,不会因为车间温度波动出现信号漂移。在设备改造场景中,这类标准尺寸的编码器替换性极强,不需要修改原有设备的安装孔位,直接替换同规格的老旧故障编码器即可,接线端采用标准的航空插头连接,维护时不需要重新焊接线缆,直接插拔即可完成更换,大幅降低设备停机维护的时间。从建模细节来看,这款模型还原了编码器的所有安装特征,包括端盖的固定螺丝沉孔、输出轴的扁位、壳体的出线口位置,结构工程师在做设备整体布局时,可以直接调用该模型进行安装干涉检查,提前确认编码器与周边传动部件、机架的安全距离,避免实际装配时出现空间不足的问题。

  在输送线分拣设备的应用中,这款编码器安装在驱动辊的轴端,可实时反馈输送线的运行速度,配合伺服驱动器实现输送速度的闭环控制,保证分拣工位的物料定位精度控制在±1mm以内;在数控机床的主轴应用中,编码器可实时反馈主轴的转角位置,实现刚性攻丝、主轴定向停车等功能;在起重设备的行走机构中,编码器可通过检测行走轮的转动圈数换算出行走距离,实现行程的软限位保护,避免硬限位碰撞导致的设备损坏。设计时还考虑了线缆的防折弯需求,壳体侧面的出线口做了橡胶护套保护,线缆在随设备小幅度摆动时不会出现线芯折断的问题,适合安装在有小幅振动的运动部件上。
