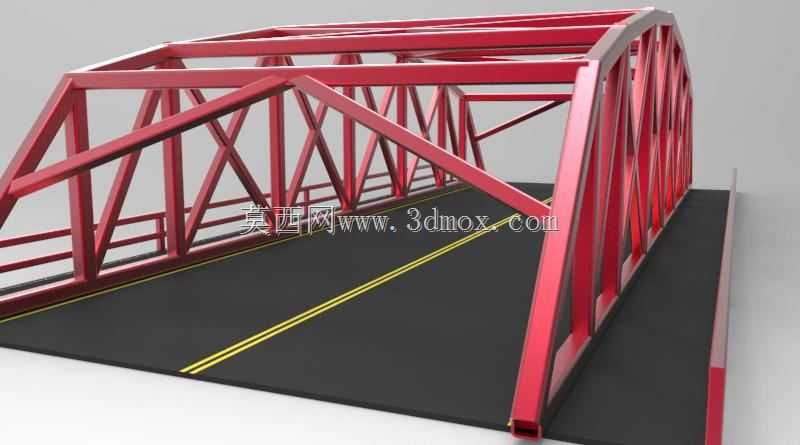

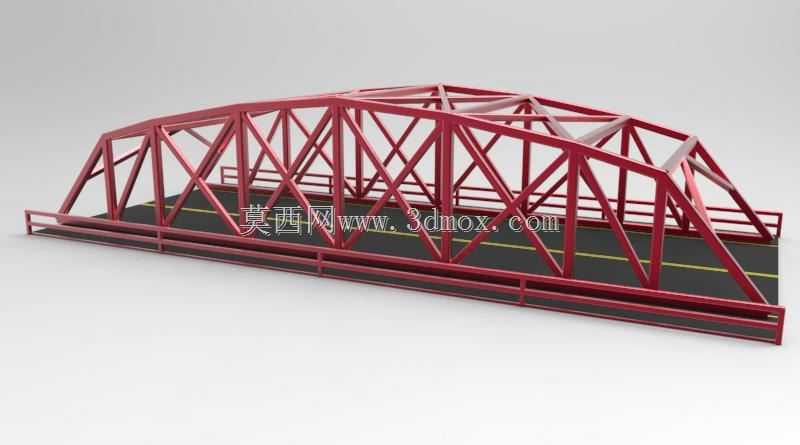

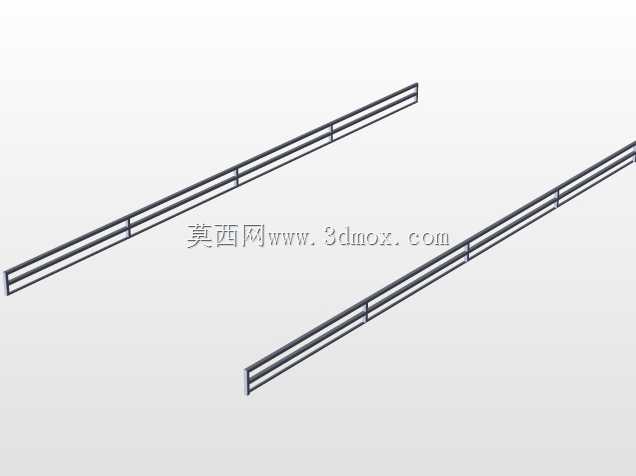

圣地亚哥德尔埃斯特罗卡雷特罗桁架桥结构

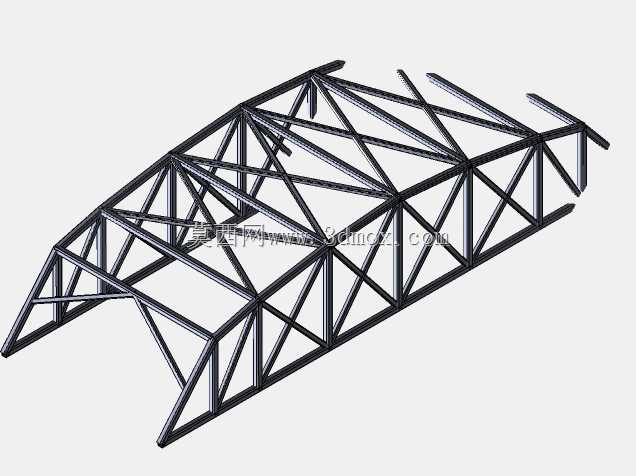

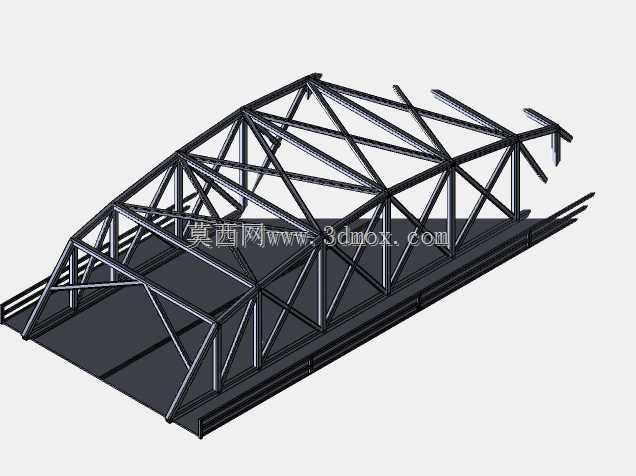

　　该桁架桥结构采用经典的普拉特桁架构型优化而来，主承重桁架采用三角形腹杆体系布置，上下弦杆采用等截面型钢构件，斜腹杆与竖腹杆通过节点板实现刚性连接，整体结构沿桥跨纵向对称布置，可有效将桥面竖向荷载通过腹杆传递至两端支座，适配中小跨度的人行或轻型车行通行场景。从结构受力逻辑来看，设计阶段优先考虑了恒载与活载的传力路径优化，上弦杆主要承受轴向压力，下弦杆承受轴向拉力，斜腹杆根据布置方向分别承担拉压荷载，竖腹杆主要传递局部集中荷载至弦杆节点，所有杆件的形心线在节点处交汇，最大程度降低节点附加弯矩，减少构件的复合受力状态，提升材料利用效率。桥面系采用纵横梁叠加的布置形式，纵向次梁沿桥跨方向等间距排布，两端与横梁刚性连接，横梁两端搭接在主桁架下弦节点位置，桥面铺板固定在纵向次梁上，可将桥面局部荷载均匀分散至次梁，再通过横梁传递至主桁架节点，避免弦杆承受局部弯矩造成的应力集中。结构的安装边界需重点关注两端支座的约束形式，一端采用固定铰支座，可传递竖向与水平反力，限制桥跨端部的水平与竖向位移，另一端采用活动铰支座，仅传递竖向反力，允许桥跨在温度变化、荷载作用下产生纵向伸缩变形，避免结构产生附加温度应力。

　　主桁架的横向间距根据桥面通行宽度确定，横向设置多道水平支撑与横向联结系，分别布置在桥跨两端、跨中及四分点位置，增强结构的横向抗扭刚度与整体稳定性，避免主桁架在水平荷载作用下出现侧向失稳，同时可有效传递横向风荷载至两端支座。从构件选型来看，所有杆件均采用热轧型钢截面，弦杆选用宽翼缘H型钢，具备较大的截面惯性矩，可满足长细比要求与轴向承载能力，腹杆根据受力大小分别选用不等边角钢与等边角钢，小受力杆件采用双角钢组合T型截面，大受力腹杆采用H型钢截面，节点板采用厚钢板切割成型，与杆件通过角焊缝连接，焊缝尺寸根据杆件内力计算确定，保证节点连接强度不低于杆件自身强度。

　　该类桁架桥结构常应用于景区人行通道、乡村道路跨河跨线通行、厂区内部物料运输通道等场景，相比实腹梁桥具备自重轻、材料利用率高、施工安装便捷的优势，所有构件均可在工厂预制完成后运输至现场进行螺栓拼接或焊接组装，无需大型吊装设备即可完成架设作业，适配施工条件受限的作业场景。设计过程中需严格控制杆件的长细比，受压杆件长细比需满足规范限值要求，避免杆件在荷载作用下出现失稳破坏，受拉杆件需控制最小截面尺寸，满足刚度要求避免出现过大变形。桥面系的设计需考虑通行荷载的冲击系数，根据通行对象的不同调整荷载取值，人行场景下需满足人群荷载要求，轻型车行场景下需考虑车辆轮压的局部荷载作用，对次梁与铺板进行局部加强。

　　结构的防腐设计需根据使用环境确定，户外使用场景下所有钢构件均需做抛丸除锈处理后喷涂防腐底漆与面漆，沿海或高湿度环境下需增加热浸镀锌防腐层，提升结构的使用寿命。节点设计时需预留安装螺栓孔位，工厂预制阶段完成预拼装，保证现场安装时的构件匹配度，减少现场修配工作量，支座位置需设置预埋钢板，与下部结构的混凝土桥墩或桥台牢固连接，保证支座反力的有效传递。整体结构的挠度控制需满足规范要求，在竖向活载作用下的最大挠度不超过桥跨长度的规定限值，保证通行过程中的结构稳定性与使用舒适度，横向水平荷载作用下的结构侧移也需控制在合理范围内，避免出现明显的晃动影响使用体验。
