适配15公斤轨距的轨道行走轮组结构

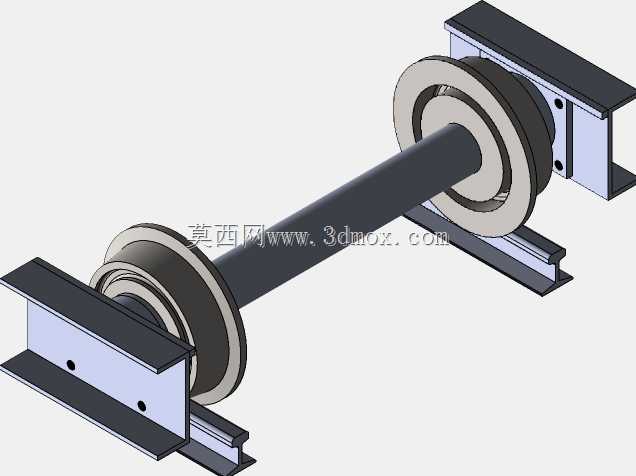

　　这套轮组结构针对15公斤级轻型轨道场景开发，常见于厂区内部轻型转运轨道车、小型工程轨道作业设备、游乐设施轨道载具、仓储轻型轨道输送系统的行走端设计，区别于大载重干线铁路轮对，该结构更侧重轻量化与安装便捷性，适配低载荷、短距离转运的轨道行走需求。从结构组成来看，整套轮组包含左右两个踏面轮、中间连接轮轴、配套安装支座三个核心部分，踏面轮廓完全匹配15公斤钢轨的顶面弧度与侧面轮缘间隙，轮缘高度控制在合理范围，既能够避免行走过程中脱轨风险，又不会因为轮缘过高增加运行阻力与钢轨侧磨。

　　轮轴与车轮的配合采用过盈加键连接的形式，能够传递行走过程中的扭矩，避免轮轴与车轮之间出现相对滑动，两端安装支座直接卡接在钢轨上方的设备承载梁底部，支座上预留的螺栓孔位可以直接与设备底架连接，不需要额外加工复杂的连接结构，适配大部分轻型轨道设备的底架安装尺寸。设计过程中优先考虑了轮组的安装边界，轮对内侧距严格匹配15公斤钢轨的轨距公差范围，预留了常温下的热胀冷缩间隙，避免温度变化导致轮组卡轨；车轮踏面做了1:20的锥度设计，在直线行走时能够自动对中，减少轮缘与钢轨侧面的持续摩擦，过弯道时锥度结构可以让内外轮形成转速差，降低过弯阻力与轮轨磨损。

　　轮轴的直径经过载荷校核，能够满足单轮组额定承载下的弯曲强度要求，轴端与支座的配合处预留了轴承安装位，转动过程中阻力更小，维护时只需要定期加注润滑脂即可，不需要复杂的拆解维护。支座的结构采用折弯焊接成型，底部开有与轮缘匹配的避让缺口，不会干涉车轮的正常转动，侧面的加强筋结构能够承受设备启停、制动过程中的纵向冲击力，避免支座变形导致轮组偏斜。实际应用中，这类轮组不需要配套复杂的转向架结构，直接固定在设备底架上即可使用，适合轨距固定、转弯半径较大的轻型轨道场景，相比大载重铁路轮对，整体重量更轻，加工成本更低，安装调试难度小，不需要专业的轮对压装设备就可以完成组装，非常适合小型设备厂商做轨道行走机构的选型参考。

　　建模过程中完整还原了轮组的配合关系，踏面轮廓、轮缘尺寸、轴孔配合公差、安装孔位都按照实际加工尺寸绘制，结构工程师可以直接参考该模型调整安装尺寸，适配自身设备的底架结构，也可以基于该结构修改轮径、轴长参数，适配其他规格的轻型钢轨使用场景。需要注意的是，该轮组的设计载荷针对轻型转运场景，不适用于大载重干线铁路运输场景，选型时需要核对自身设备的总重量，匹配对应的轮轴直径与车轮材质，若用于有防爆、防腐要求的特殊场景，还需要对应调整车轮与支座的表面处理工艺与材质选型。
