双拱式圆弧桁架桥梁结构设计

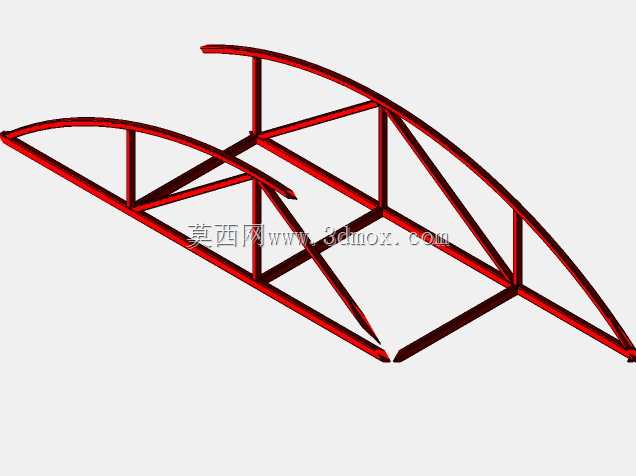

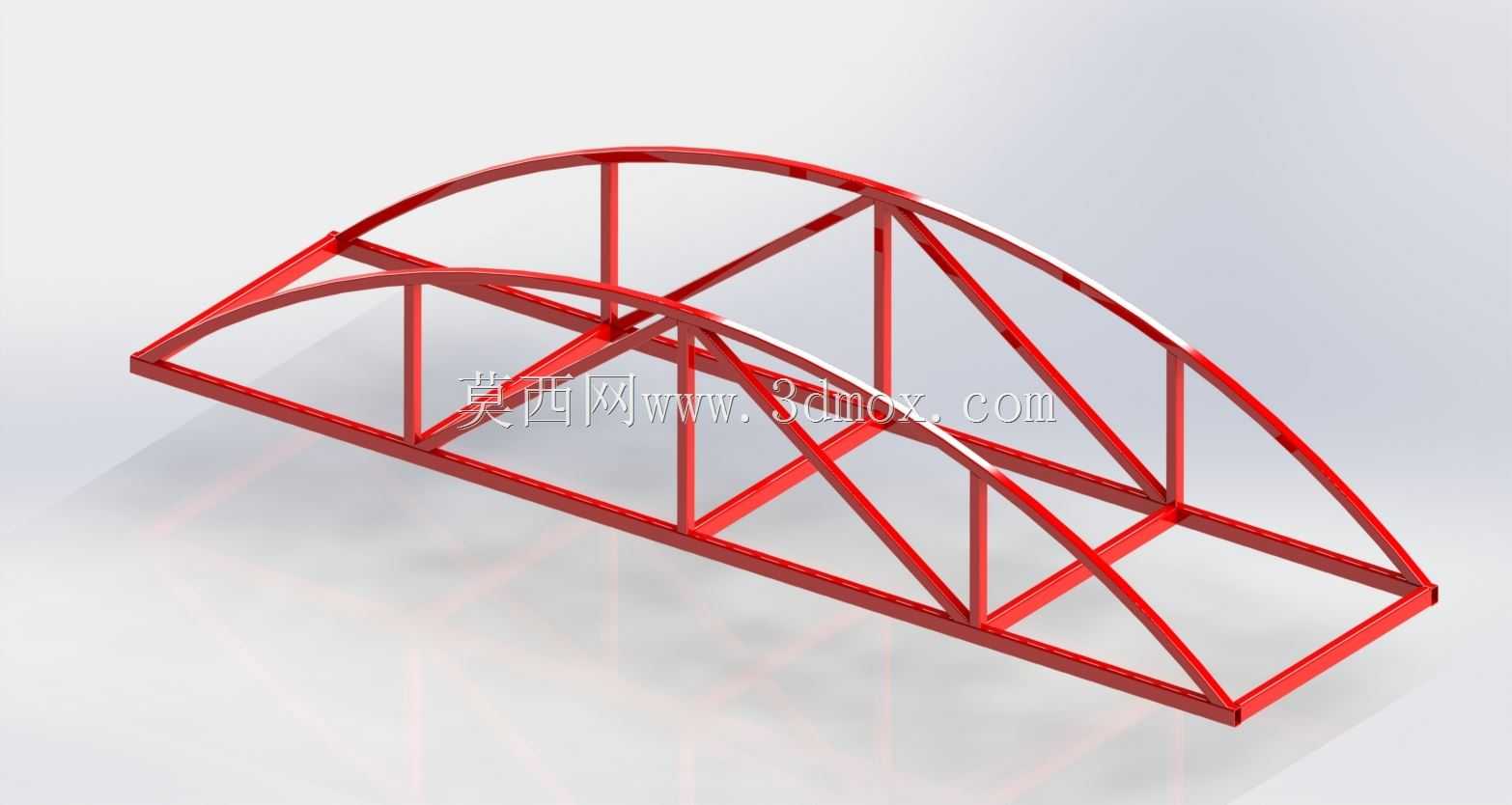

　　该双拱圆弧桁架桥结构，主要应用于人行步道、景区跨水连廊、厂区内部跨管线通道等中小跨度通行场景，可承担常规人行荷载、轻型检修设备通行荷载，在跨度15-30米的跨距场景下无需设置中间桥墩，能有效规避下方通行、通水、管线排布的空间干涉问题。从结构功能来看，双主拱沿桥身纵向对称布置，拱脚与底部桥面板主纵梁刚性连接，将桥面竖向荷载通过拱架斜腹杆、竖腹杆分解为沿拱肋的轴向压力，充分发挥型材受压性能好的优势，相比同跨度梁式桥可降低30%左右的结构自重，同时减少跨中挠度变形量。

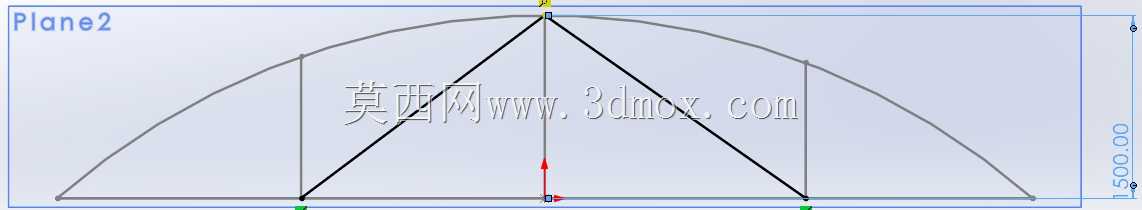

　　设计阶段优先遵循传力路径最短原则，每段腹杆的排布角度均经过受力验算，斜腹杆与拱肋、纵梁的连接节点均处于受力交汇点，避免节点处产生额外弯矩，所有杆件均采用等截面矩形型材，减少加工时的型材规格种类，降低现场拼接的对位难度。外形尺寸方面，桥身总宽度适配双人并行加单侧检修通道的通行需求，总宽度控制在2.2-2.8米区间，拱顶高出桥面板的高度为跨距的1/6-1/5，既保证拱结构的受力合理性，也避免拱架过高带来的风阻增大、横向稳定性下降问题；安装边界上，两端拱脚位置预设与混凝土基础连接的法兰安装面，安装面预留螺栓孔位的孔距公差控制在±2mm以内，可直接与现场预制的混凝土承台预埋件对位拼接，无需现场二次扩孔。

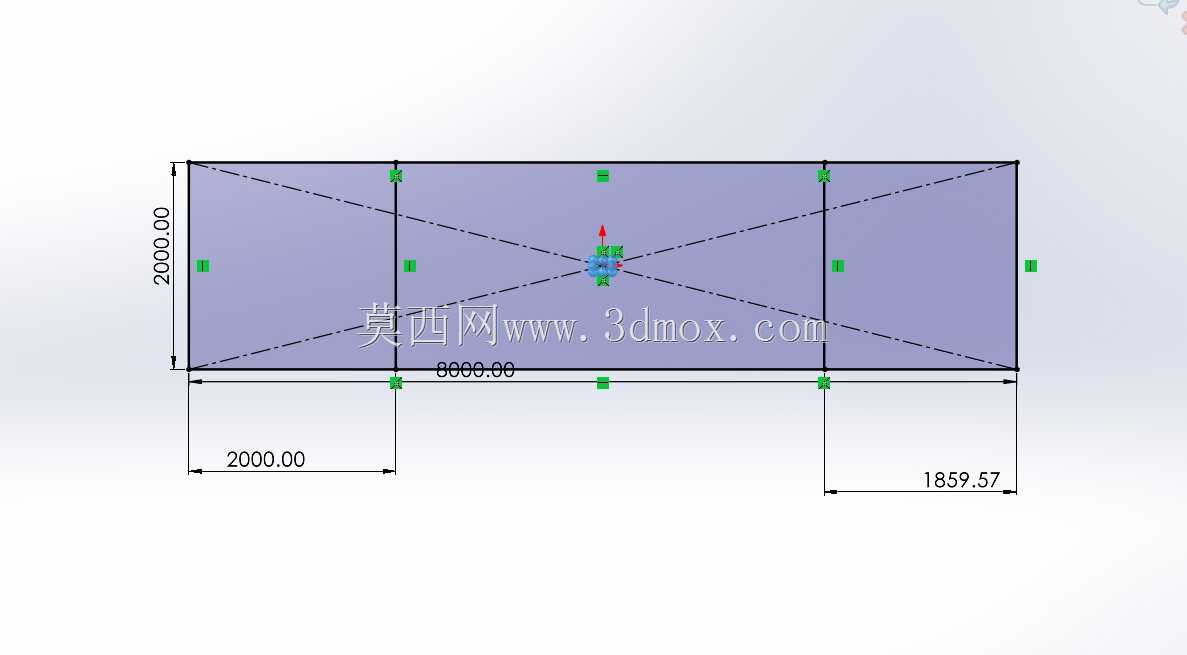

　　桥面板主框架采用纵横梁格构排布，纵梁沿桥长方向通长设置，横梁按1.2-1.5米间距均匀布置，上方可直接铺设木质桥面板或预制混凝土桥面板，铺装层的荷载可均匀传递至下部梁格，再通过腹杆传递至主拱结构。横向稳定性设计上，两道主拱之间设置横向联系杆，分别在拱顶、1/4跨、3/4跨位置布置横向支撑，避免拱肋出现侧向失稳，同时在桥面板两侧设置与纵梁连接的护栏安装位，安装位预留标准螺栓孔，可直接适配常规装配式桥梁护栏。该结构的杆件连接均采用焊接节点，所有焊缝位置均做倒角过渡处理，减少应力集中，建模时已预留焊接收缩余量，杆件下料长度可直接从模型中提取，无需二次换算。

　　在实际工程应用中，该结构可拆解为单根杆件运输，现场通过螺栓临时定位后完成焊接拼装，无需大型吊装设备即可完成整桥组装，尤其适合运输条件受限的山区景区、厂区内部等场景。结构受力验算覆盖均布人行荷载、单侧偏载、水平风荷载等多种工况，各杆件的应力比均控制在0.7以内，预留足够的安全余量，正常使用条件下的跨中挠度不超过跨距的1/500，满足通行时的刚度要求，不会出现明显的晃动感。
