壁挂式自助支付终端设备结构设计

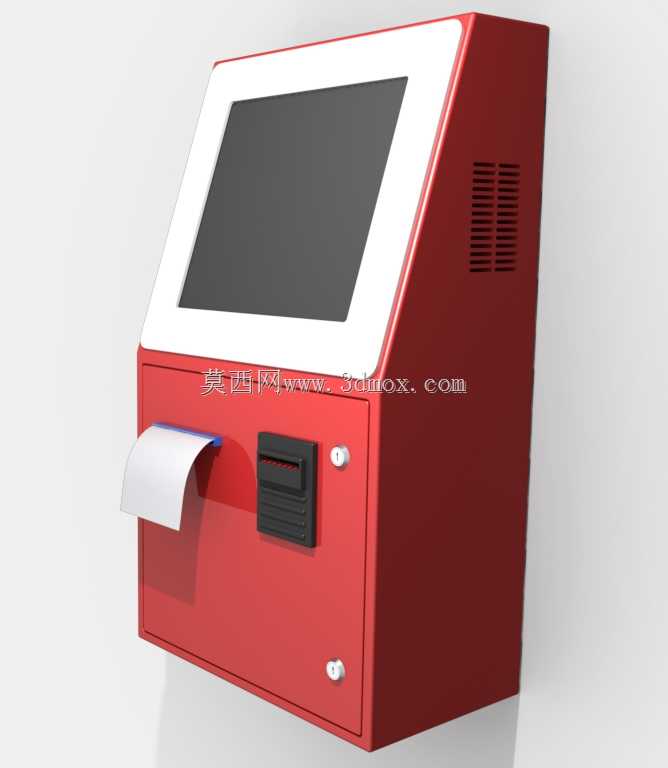

　　这类壁挂式自助支付终端多部署在社区便利店、连锁餐饮门店、园区自助服务点、停车场缴费区等场景，替代传统人工收银岗完成小额高频的交易闭环，使用者无需和工作人员对接，仅通过触控操作即可完成选品、缴费、凭证打印全流程，能有效降低点位的人力值守成本，尤其适合24小时营业的无人值守场景使用。从结构设计层面看，整机采用斜置触控屏的布局，屏幕安装面与垂直面保持15度左右的倾角，适配站立操作时的人眼视线角度，避免长期操作产生的视觉疲劳，屏幕边框做了凸起的围边设计，能减少日常磕碰对触控面板边缘的冲击，同时避免液体泼溅直接流入屏幕接缝处。

　　机身下半部分集成了热敏小票打印出口与IC卡读卡区域，打印出口做了向下倾斜的导纸结构，出纸时小票自然下垂，不会出现卡纸、卷纸的问题，出口边缘的锯齿切刀采用内嵌式安装，避免使用者扯纸时被割伤；读卡模块的插卡口做了导向倒角，卡片插入时能自动对位，不会出现卡偏、无法识别的问题。机身侧面开有阵列式通风散热孔，孔位采用冲压成型的百叶窗结构，既能保证内部主控板、电源模块的空气流通散热，又能避免外部灰尘、飞溅的液体直接进入设备内部，散热孔的开孔位置避开了内部元器件的正上方，防止凝露水滴落到电路板上引发短路。机身背部设计有壁挂安装的挂孔结构，安装时可先将挂板固定在墙面，再将整机挂装到位，挂孔旁设计有防脱锁扣，避免设备被外力撬动脱落；机身正面设置有两处锁具固定点，日常维护时仅需打开锁具即可掀开前面板，完成打印纸更换、模块检修等操作，无需将整机从墙面拆下，大幅降低后期运维的难度。从安装边界来看，整机的厚度控制在250mm以内，挂装后不会过多占用通道空间，屏幕下沿距离安装地面的高度建议设置在1100mm-1200mm区间，适配多数成年人站立操作的手臂抬起高度，同时避免儿童误触。

　　内部结构采用分层布局，上层为触控显示模块的安装仓，中层为主控电路板、电源模块的固定区，下层为热敏打印机、读卡模块的安装位，各模块之间通过走线槽分隔布线，强弱电线路分开排布，避免信号干扰；各模块均采用快拆式螺丝固定，后期更换配件时无需拆解整体框架，仅需松开对应模块的固定螺丝即可完成替换。机身外壳采用1.2mm厚的冷轧钢板折弯焊接成型，外表面做喷塑处理，红色的外观涂层辨识度高，能让使用者在场景内快速找到设备位置，外壳的拼接接缝处做了折弯扣边结构，拼接缝隙控制在0.5mm以内，既提升了整机的结构强度，又能避免缝隙过大进入灰尘。

　　设备前部的小票出口处设计有挡水檐，即使日常清洁时用湿抹布擦拭机身，也不会让水流入打印模块内部；读卡插口处设置有防尘挡板，无卡片插入时挡板自动闭合，减少灰尘进入读卡模块影响识别灵敏度。在结构强度设计上，机身的折弯边角均做了R3的圆角处理，避免安装、运维过程中锋利的边角划伤操作人员，屏幕安装位的内侧设置有加强筋，提升前面板的抗形变能力，即使受到一定的外力按压，也不会出现屏幕变形、触控失灵的问题。这类终端的结构设计需要平衡操作便利性、防护等级、运维便捷性三个核心维度，不能一味追求轻薄而牺牲结构强度，也不能为了防护性把设备做的过于笨重，增加安装和维护的难度；在建模过程中需要重点核对各模块的安装位尺寸，预留足够的接线空间，避免组装时出现线路挤压、模块干涉的问题，同时要核对壁挂安装孔的位置公差，保证现场安装时能和预制挂板精准对位，减少现场安装的调整工作量。
