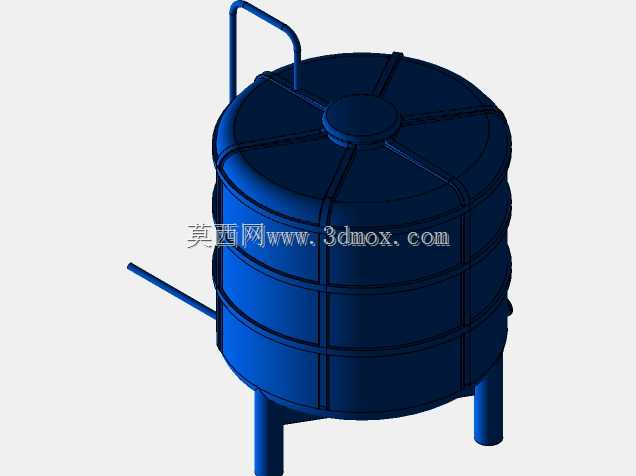

立式圆柱储水罐体带进出水口结构设计

　　罐体底部设置三根均布的支撑腿，把罐体整体抬离安装地面，一方面避免罐体底部直接接触地面出现锈蚀，尤其是在潮湿的户外安装场景，底部留空也方便清理安装位置的积水、杂物，另一方面支撑腿的高度刚好预留了底部出水口的接管空间，不需要额外挖设安装地坑，直接在硬化地面打膨胀螺栓固定支撑腿底部的安装板即可，安装边界的要求很低，不需要复杂的基础施工。顶部的圆形罐盖采用多道加强筋压合结构，和罐口的法兰边配合密封，既可以保证储水过程中不会落入杂物，也能在需要清理罐体内部、检修内部液位部件的时候，方便拆卸开启，罐盖边缘设置的弯折扶手，一方面是吊装罐体的时候可以作为临时吊点挂接吊具，另一方面日常开盖操作的时候，也有施力的握持位置，不需要额外借助工具撬动罐盖。这款立式储水罐体的建模，首先要考虑的是民用供水、小型生产循环水系统的实际安装场景，很多城郊自建房、小型加工车间的供水配套，或是农田滴灌系统的中转储水单元，都会用到这类结构的储水设备，它不需要超大容积，却要兼顾安装便捷性、日常维护的操作空间，还有进出水的流道合理性。从结构设计逻辑来看，罐体采用圆柱立式布局，是因为圆柱壳体在承受内部静水压时，应力分布比方形箱体更均匀，相同容积下耗材更少，不会出现方形箱体直角处的应力集中问题，长期储水也不容易出现焊缝开裂的变形问题。

　　侧面伸出的进出水口浇口结构，做了加长的直管段设计，这个长度是考虑到现场接管的时候，有足够的空间安装法兰或者活接接头，不会因为管段太短，导致安装工具没法操作，同时进出水口的位置设置在罐体下部偏上的位置，既可以保证罐体底部的沉淀杂质不会直接进入出水管道，也能在排水的时候最大限度排净罐内的存水，不会在罐底残留大量死水。建模过程中，罐体的环向加强筋是沿着筒体高度方向等距布置的，每一道加强筋都对应筒体卷制拼接的焊缝位置，既可以强化筒体的径向刚度，避免装满水之后筒体出现鼓胀变形，也能在建模的时候还原实际板材卷焊拼接的工艺细节，不会出现不符合加工工艺的光滑整面筒体结构。

　　支撑腿和罐体底部的连接位置，做了圆弧过渡的加强贴板，因为罐体满水的时候，所有重量都通过三个支撑腿传递到地面，连接位置如果是直角焊接，很容易在长期载荷下出现焊缝疲劳开裂，加了圆弧贴板之后，可以把集中载荷分散到更大面积的筒体壁面上，提升连接位置的结构强度。从安装尺寸边界来看，这类罐体的外径一般控制在1.2米到1.8米之间，整体高度加上支撑腿不超过2米，不需要大型吊装设备，两三个工人配合手动葫芦就能完成安装就位，进出水口的中心高度距离地面大概在40公分左右，刚好和常规的供水管道标高匹配，不需要额外做管道变向抬升或者下降。

　　在实际使用场景里，这类储水罐还可以配套液位浮球阀实现自动补水，顶部的罐盖也可以预留透气孔的安装位，避免罐内抽水的时候形成负压被大气压压瘪，建模的时候也预留了这些接口的安装位置，不需要后续二次修改结构。很多做小型供水系统设计的工程师，在选型的时候会优先考虑这类结构的罐体，就是因为它的结构成熟，安装维护成本低，没有复杂的运动部件，只要做好焊缝的防腐处理，使用寿命可以达到十年以上，不管是作为生活饮用水的中转储水，还是作为小型生产设备的循环冷却水储水，甚至是小型消防系统的稳压储水，都能适配使用需求。建模的时候还原了所有的工艺细节，包括板材拼接的焊缝凸起、支撑腿底部的安装孔、罐盖的压紧卡扣位置、进出水口的管端倒角，这些细节都是实际加工生产中必须考虑的，不是为了外观好看做的冗余结构，每一处结构都对应实际使用中的功能需求，比如管端的倒角是为了现场焊接管道的时候，更容易焊透，保证焊接强度，支撑腿底部的安装孔是长圆孔设计，可以抵消安装地面的尺寸误差，不需要打孔的时候完全精准对位，降低现场安装的难度。
