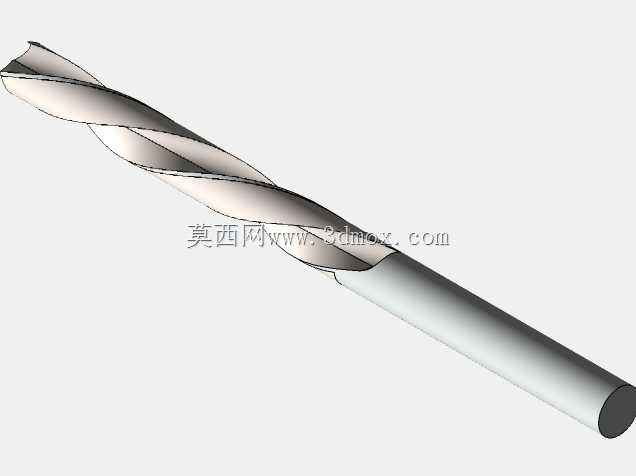

标准直柄麻花钻三维结构数模

　　在金属切削加工、零部件装配、模具修配等场景中，孔加工是占比极高的工序，而麻花钻是孔加工环节应用最广泛的切削刀具，这款直柄麻花钻的三维结构完全参照通用切削刀具的工程规范构建，还原了实际量产刀具的所有核心结构特征。从结构设计逻辑来看，模型完整复现了麻花钻的工作部分与夹持部分：工作部分包含两条对称的螺旋排屑槽，槽型的螺旋角参考通用高速钢钻头的常规参数设定，保证切屑能够沿着螺旋槽顺畅排出，避免钻孔过程中切屑堵塞在孔内造成孔径超差、钻头崩刃等问题；钻尖部分采用标准的118度顶角设计，这是针对普通钢材、铸铁等常见金属材料钻孔的最优顶角角度，横刃修磨的结构也在模型中有所体现，能够有效降低钻孔时的轴向进给力，减少钻尖切入工件时的滑移，保证钻孔位置精度。

　　夹持部分为直柄结构，适配常规的钻夹头装夹，柄部直径与工作部分直径保持一致，属于直柄麻花钻的标准规格，装夹时无需过渡套，可直接装夹在台钻、手电钻、加工中心钻夹头以及车床尾座钻夹头上使用，装夹边界清晰，柄部圆柱度的结构还原能够保证装夹后的同轴度，避免钻孔过程中出现钻头摆振、孔径扩大的问题。从实际应用场景出发，这类钻头覆盖了从单件修配到批量生产的各类钻孔需求：在设备装配现场，操作人员可使用这类钻头完成机架、连接板的配钻孔作业，保证连接件的安装孔位同轴度；在模具加工车间，这类钻头可用于模板的螺纹底孔、销钉孔的预钻加工，为后续铰孔、攻丝工序预留合适的加工余量；在五金加工生产线上，装夹在自动化钻孔专机上的同规格钻头可完成批量零件的钻孔工序，稳定的结构设计能够保证连续加工的孔径一致性。模型的结构细节还原充分考虑了工程设计的实际需求：螺旋槽的槽底圆角过渡结构完全参照实际刀具的工艺设计，避免应力集中导致的钻头断裂风险；刃带部分的窄边结构也做了精准还原，刃带的存在既可以引导钻头沿钻孔轴向进给，减少孔壁的摩擦阻力，也能保证钻孔的直线度；钻芯厚度从钻尖向柄部逐渐递增的锥度结构也在模型中体现，这一设计能够提升钻头的整体刚性，在加工较硬材料时减少钻头的弯曲变形，避免孔斜问题。

　　在进行设备选型或工装设计时，这款三维数模可直接用于钻孔工位的干涉检查：比如在设计多轴钻孔工装时，可将该钻头模型导入装配体，核对钻头与夹具、工件之间的安全间隙，确认钻尖到达加工位置时各部件无运动干涉；在设计专用钻套时，可直接提取钻头的外径参数作为钻套内径的设计参考，保证钻套与钻头的配合间隙符合加工精度要求；在进行加工工艺仿真时，该模型的螺旋槽、钻尖结构可用于生成准确的刀具路径，模拟钻孔过程中的排屑状态、刀具受力情况，提前预判加工中可能出现的排屑不畅、刀具刚性不足等问题。

　　不同于简化的刀具示意模型，这款数模的所有结构尺寸都遵循直柄麻花钻的行业通用规范，没有随意简化核心功能结构，不管是用于刀具类的教学演示、加工工艺的三维仿真，还是用于工装夹具的配套设计，都能满足结构精度要求，不需要额外进行结构修正。从安装适配性来看，直柄结构的设计决定了它的装夹通用性，不需要配套专用的刀柄，只要钻夹头的夹持范围覆盖柄部直径，就能完成可靠装夹，这也是这类直柄麻花钻在各类加工场景中被广泛应用的核心原因之一，模型中柄部的长度设计也符合常规钻头的比例，装夹时预留足够的夹持长度，避免钻孔过程中钻头出现打滑、脱落的风险。
