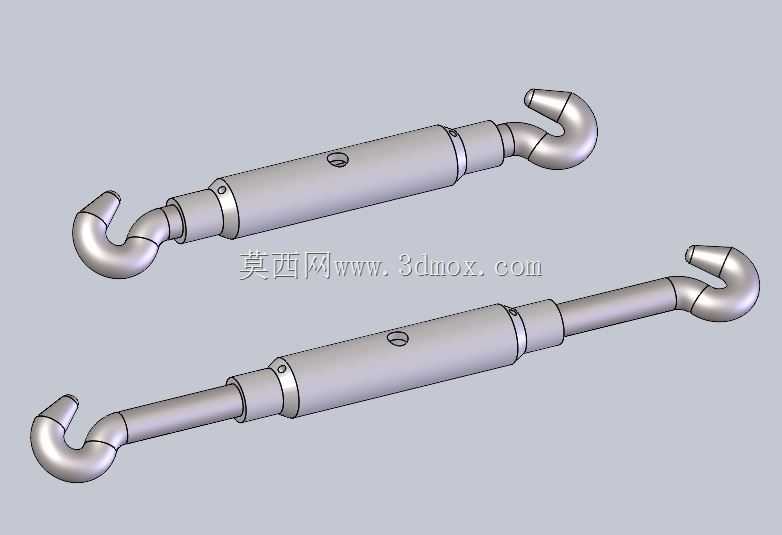

DIN1478标准封闭体钩型花兰螺丝结构

　　在管道支吊架、钢结构拉索张紧、轻型吊装索具调节这类工程场景里，这种两端带钩的封闭体花兰螺丝是非常常用的张紧调节构件，日常做管线支撑设计、户外钢结构拉接、小型设备安装固定的时候，经常会用到这类构件来调整索具或者拉杆的张紧度，补偿安装误差，抵消运行过程中产生的少量位移余量。不同于开式花兰的结构，这款采用封闭的中筒结构，调节螺杆完全收纳在筒体内，没有外露的螺纹段，在户外、多粉尘或者有轻度腐蚀的工况下，能更好的保护调节螺纹，避免杂物卡滞、螺纹锈蚀导致后期无法调节的问题，相比开式结构的抗磕碰能力也更强，在安装空间局促、容易有外物碰撞的场景下，封闭结构不会因为螺纹磕碰损伤导致调节失效。

　　两端的钩型接头是一体化锻造后机加工成型的，钩头的圆弧过渡做了应力卸荷设计，避免受拉的时候在钩根位置产生应力集中，常规使用场景下，从M6到M48的规格覆盖了从小型管线固定到中型钢结构拉接的载荷需求，不同规格对应的额定载荷匹配对应直径螺杆的抗拉强度，选型的时候只需要根据实际工作拉力匹配对应规格即可，不需要额外做接头的强度校核。设计这款构件的时候，首先要确定的是中筒的内螺纹长度，要保证两端螺杆在最大伸出长度的时候，仍然有足够的螺纹啮合长度，避免受拉的时候螺纹脱扣，同时中筒的外径要满足扭转调节的强度需求，旋转中筒的时候不会因为筒壁太薄产生变形，筒身上加工的定位凹坑是用来配合撬棒或者专用工具转动筒体的，在张紧力比较大的场景下，不需要额外的扳手卡位，直接用撬棒插入凹坑就能施加扭矩完成张紧调节。安装边界上需要注意，两端钩头的连接点要预留足够的转动空间，因为花兰在调节长度的时候，两端的钩体可以相对筒体转动，安装的时候不需要刻意对齐连接点的角度，旋转筒体的时候就能自动适配角度，最小安装长度对应两端螺杆完全旋入筒体的状态，最大安装长度对应螺杆伸出到安全啮合长度的位置，选型的时候要提前计算好安装间距，保证实际需要的调节范围落在产品的最小和最大长度区间内，避免出现长度不够或者调节余量不足的问题。

　　在管道支吊架应用场景里，这类花兰螺丝通常用来做弹簧支吊架的调节构件，或者刚性吊架的长度调整件，安装的时候先把两端钩头挂在预设的吊点上，旋转中筒逐步收紧，直到管道达到设计要求的标高位置，锁定之后就可以长期承载，封闭的筒体结构在管线巡检的时候也不容易积灰，日常维护只需要定期在钩头铰接位置加注润滑脂即可，不需要对螺纹部分做额外的防护。在钢结构拉索场景下，比如户外的遮阳棚拉接、轻型钢屋架的水平支撑张紧，这种钩型花兰不需要额外做连接接头，直接挂在预设的吊耳上就能完成安装，相比杆端关节轴承的连接形式，安装效率更高，成本也更低，适合对安装精度要求不是极高、但需要快速调节张紧度的场景。

　　设计建模的时候要注意，两端螺杆的螺纹旋向是相反的，一端为左旋螺纹一端为右旋螺纹，这样旋转中间筒体的时候两端螺杆才会同步向内收或者向外伸，实现长度调节，螺纹的配合公差要选过渡配合，既保证转动调节的时候足够顺畅，又不会因为间隙过大产生轴向窜动，钩头的开口尺寸要匹配常用的吊耳板厚度，保证挂接之后不会有过大的晃动间隙，同时钩头的安全挡边要做足够的高度，避免受拉的时候挂钩从吊点脱出。不同规格的花兰螺丝，中筒的长度会随着规格增大同步增加，对应的调节行程也会变大，M6规格的调节行程大概在几十毫米，M48大规格的调节行程可以达到数百毫米，能够覆盖不同场景下的长度调节需求，安装的时候要注意，不能把花兰完全旋到最短或者最长的极限位置，要预留至少两到三个螺距的啮合余量，避免运行过程中因为振动导致螺纹旋出或者顶死。
