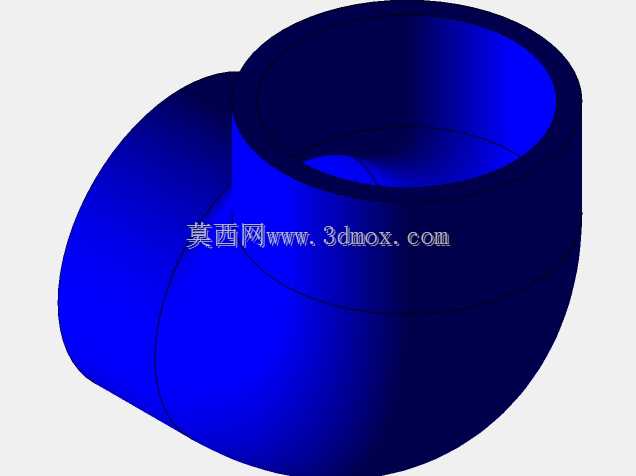

蓝色90度PVC给排水管路弯头结构

　　在民用建筑给排水、家装水路改造、小型工业流体输送、农田低压灌溉等场景里，管路转向是管路布设时无法避开的结构需求，这款蓝色PVC弯头就是为这类场景设计的直角转向连接件。日常做管路布设时，经常会遇到墙体转角、设备接口错位、管路绕开障碍物的情况，这时候就需要弯头来改变管路的走向，相比用多个接头拼接转向，一体式弯头的流道更顺滑，流体经过时的阻力更小，也减少了接头数量，降低了管路渗漏的概率。

　　从结构设计来看，这款弯头采用等径90度直角结构，两端的承口尺寸匹配同规格的PVC管材，安装时直接将管材插入承口，配合专用PVC粘接剂就能完成密封固定，不需要额外的法兰或者螺纹连接件，安装效率很高。弯头的转弯段做了圆弧过渡设计，不是生硬的直角折角，这样的设计一方面能降低流体在转弯处的紊流程度，减少水流噪音，另一方面也能避免流体长期冲刷折角位置造成的局部磨损，延长管件的使用寿命。弯头的壁厚是按照常规低压流体输送的压力等级设计的，管壁厚度均匀，承口位置做了略微的加厚处理，因为承口是和管材连接的受力位置，加厚处理能提升连接部位的结构强度，避免安装时用力过大造成承口开裂，也能承受管路通水后的轻微水锤冲击。

　　做三维建模的时候，首先要确定两端承口的内径尺寸，这个尺寸要和对应规格PVC管材的外径做公差配合，预留出粘接剂的填充间隙，间隙太小会导致管材插不到位，间隙太大则容易出现粘接不牢渗漏的问题。然后是转弯段的曲率半径，曲率半径太小会导致流阻过大，曲率半径太大则会增加弯头的整体占用空间，所以建模时要平衡流阻和安装空间的关系，常规民用给排水用的PVC弯头，曲率半径一般取1.5倍的管材公称直径，这个参数既能保证流道顺畅，也不会让弯头体积过大。建模过程中还要注意承口内部的限位台阶设计，台阶的位置决定了管材插入的深度，插入深度不够会降低连接强度，插入过深则会挤占弯头内部的流道空间，造成通径缩小影响流量。另外，弯头的外表面不需要做额外的防滑结构，因为PVC管件安装时一般是用手推进承口，不需要用管钳大力拧动，光滑的外表面也能减少安装时的磕碰损伤。

　　从安装边界来看，这款弯头的整体外形轮廓要考虑安装时的操作空间，两个承口的端面到转弯中心的距离要统一，这样在做管路预制的时候，尺寸计算更方便，施工人员可以直接根据管路走向的尺寸下料，不需要额外调整弯头的位置。安装时要注意，弯头的两个承口的同轴度公差要控制在合理范围内，如果同轴度偏差太大，会导致安装后管材出现别劲的情况，长期使用容易在连接位置出现应力开裂。另外，弯头的转弯外侧的壁厚要比内侧略厚一点，因为流体转弯时会对外侧管壁产生更大的冲击压力，外侧适当加厚能提升整个管件的耐压能力，这个细节在建模时很容易被忽略，很多新手建模时会把整个弯头的壁厚做成完全一致，实际生产出来的产品在承压测试时，外侧位置很容易出现鼓包甚至破裂的问题。

　　在实际选型使用时，要根据管路的输送介质、工作压力来匹配对应的弯头规格，这款蓝色PVC弯头一般适用于常温的清水输送，比如家装的冷水管路、阳台排水、空调冷凝水排放等场景，如果是输送有腐蚀性的化工流体，或者是高温热水，就需要选用其他材质的弯头。另外，安装时要保证承口内部和管材插入端的清洁，粘接剂涂抹要均匀，插入后要保持十几秒不动，等粘接剂初步固化后再松开，避免连接位置错位。在管路布设时，弯头位置尽量不要作为管路的承重支撑点，如果管路跨度比较大，要在弯头附近的直管段加装管卡固定，避免管路重量长期作用在弯头粘接位置，造成粘接处开裂渗漏。做管路三维排布的时候，可以直接调用这个弯头模型，和同规格的PVC管材、三通、直接等配件装配在一起，提前模拟管路的走向，检查是否和周边的墙体、设备、其他管线出现干涉，提前调整管路走向，减少现场施工时的返工概率。
