八孔圆形法兰密封垫片结构设计

　　在工业管道连接、压力容器装配、液压管路布设等场景中，法兰连接是应用最广泛的可拆卸密封连接形式，而配套的法兰垫片是决定连接部位密封可靠性的核心零件，直接影响整套管路系统的运行稳定性，一旦垫片选型或设计不当，极易出现介质泄漏、压力损失等问题，严重时甚至会引发生产安全事故。这款八孔圆形法兰垫片，是针对公称通径匹配的标准法兰副设计的密封元件，整体采用扁平圆盘式结构，中心开设大直径流通孔，完全对齐法兰的介质通道，不会对管路内的流体、气体输送造成额外的流阻干扰，能保证介质输送过程的顺畅性，避免因通径错位产生的紊流、压损问题。

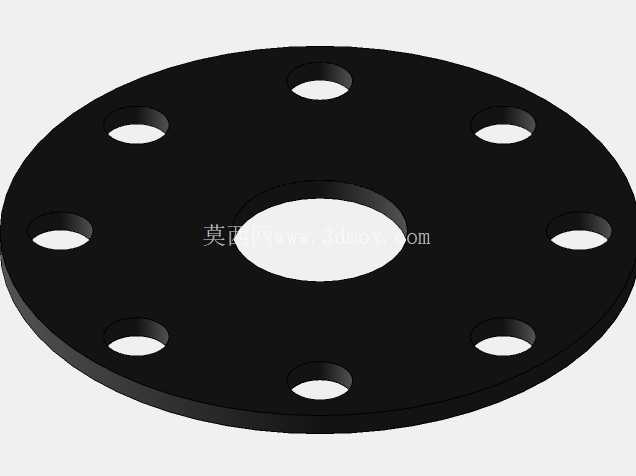

　　垫片本体沿圆周方向均匀分布八个螺栓通孔，孔位排布完全匹配对应规格法兰的螺栓孔中心圆直径，安装时螺栓可顺利穿过垫片与两侧法兰的孔位，不会出现孔位错位导致的安装卡滞问题，均匀分布的孔位也能保证螺栓预紧力沿垫片圆周方向均匀传递，避免局部压力过大压损垫片，或是局部压力不足导致密封面出现缝隙。从设计逻辑来看，这类垫片的厚度选取需要匹配法兰密封面的形式与公称压力等级，过薄的垫片无法填补法兰密封面的微观加工凹凸缺陷，容易出现界面泄漏；过厚的垫片在螺栓预紧力作用下会产生过大的压缩形变，容易出现垫片蠕变松弛，长期运行后密封比压下降引发泄漏。这款垫片的厚度选取适配中低压管路的常用压力等级，既能够有效填补法兰密封面的加工粗糙度带来的微小间隙，又能控制压缩量在合理区间，保证长期运行下的密封性能稳定性。垫片的内外径尺寸严格匹配对应法兰的密封面边界，外径不会超出法兰的密封面外缘，避免安装后垫片突出法兰外侧影响螺栓排布；内径略大于法兰的通径尺寸，不会伸入管路内部干扰介质流动，也避免了介质长期冲刷垫片内径部位导致的垫片冲蚀损坏。

　　在实际安装场景中，这类垫片不需要额外的粘接固定，只需在安装前清理两侧法兰密封面的锈迹、焊渣、油污等杂质，将垫片对齐中心放置在两片法兰之间，随后按照对角顺序逐步拧紧连接螺栓，保证各螺栓的预紧力偏差控制在合理范围内，就能实现可靠的密封效果，可适配水、油气、低压蒸汽等多种常见工业介质的密封需求。从建模细节来看，模型还原了垫片的所有结构特征，包括中心流通孔、圆周均布的螺栓通孔、平整的上下密封端面，各孔位的形位公差符合法兰连接的装配要求，螺栓孔的直径略大于配套螺栓的公称直径，预留了合理的安装调整间隙，能够抵消法兰加工、管路对接时产生的微小位置偏差，降低现场安装的对位难度。

　　这类垫片除了应用在常规工业管路中，也可配套在泵阀进出口、设备接管端等需要法兰连接的部位，作为静密封元件阻断介质的泄漏路径，相比其他形式的密封元件，这类平垫片结构简单、加工成本低、安装维护便捷，是中低压法兰连接场景中应用最普遍的密封零件。在设计建模过程中，需要重点保证各螺栓孔的位置度，以及上下端面的平面度，若端面平面度不足，预紧后垫片与法兰密封面之间会存在断续的间隙，直接影响密封效果；螺栓孔的位置度偏差过大，则会导致安装时螺栓无法顺利穿入，需要现场扩孔处理，不仅增加安装工作量，还会破坏垫片的整体结构强度，影响密封压力的均匀分布。
