200公斤承载框架式AGV运输小车结构

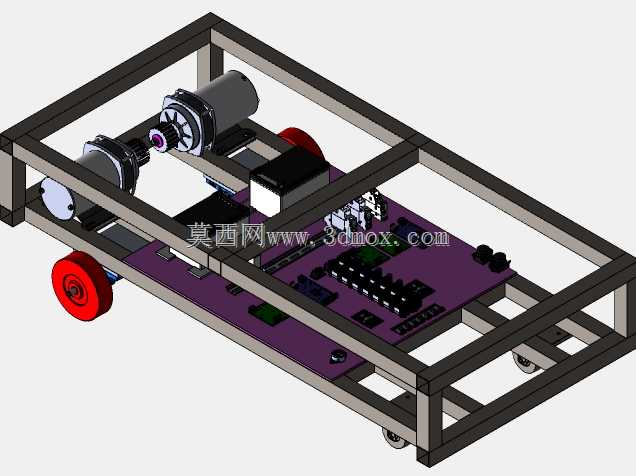

　　从结构布局来看，整体框架采用标准矩形钢管拼焊成型，框架四周预留充足的安装空位，上层可根据实际使用需求加装料架、辊道、托盘定位机构，不需要额外改动主体承载结构，即可适配不同规格的载具安装，框架的下部空间集中布置驱动单元、控制模块、供电组件，所有电气元件均安装在一体化绝缘安装板上，布线沿框架内侧的线槽排布，避免运行过程中线缆剐蹭地面或周边设备。驱动部分采用双轮差速驱动方案，两个驱动轮对称布置在车体中部两侧，搭配前后端的万向从动轮，既保证了200公斤负载下的行走稳定性，又能实现原地转向功能，在狭窄的车间通道内也能完成转弯、掉头动作，最小转弯半径可控制在车体自身长度范围内，适配宽度1.2米以上的普通车间通道通行需求。这款框架式AGV的结构设计，核心围绕车间内短距离定点物料转运的实际需求展开，区别于重载潜伏式AGV的低矮结构，该款设备采用开放式方管焊接框架作为主体承载结构，额定承载上限设定为200公斤，刚好覆盖电子装配车间、小型机加工工位间的半成品、工装夹具、料箱的转运重量区间，适配多数中小制造企业的线边物流场景，不需要额外改造车间地面，即可完成工位间的物料自动配送，替代人工推拉料车的重复作业。

　　设计过程中优先考虑了安装维护的便捷性，驱动电机通过法兰座直接固定在框架横梁上，不需要拆解整体框架即可单独拆卸更换驱动轮或电机组件，控制板与供电电池采用抽拉式安装结构，日常检修、电池更换不需要抬起上层载物平台，大幅降低后期运维的操作难度。行走轮的安装位置经过重心校核，当200公斤负载均匀放置在载物平台上时，四个轮组的受力偏差控制在15%以内，避免单轮过载导致的轮组过早磨损，驱动轮采用聚氨酯包胶材质，既保证足够的抓地力，又不会在环氧地坪上留下压痕或划痕，适配多数生产车间的地面条件。

　　框架的外形尺寸经过边界校核，整体长宽高比例适配标准欧标料箱的摆放尺寸，载物平台表面预留了T型安装槽，可快速固定不同规格的料箱挡边、定位块，防止运输过程中物料滑移，车体前后端预留了传感器安装位，可根据需求加装防撞条、光电避障传感器、磁导航或二维码导航组件，基础框架结构不需要修改即可适配不同的导航方案。从结构强度角度看，框架方管的壁厚选型经过负载校核，在200公斤满载状态下，框架中部的最大挠度控制在0.5毫米以内，长期满载运行不会出现框架永久变形，焊接位置均做了去应力处理，避免焊接应力释放导致的框架尺寸偏移，保证轮系的安装精度长期稳定，不会出现行走跑偏、轮组偏磨的问题。

　　电气元件的安装位置做了分层设计，强电驱动部分与弱电控制部分分开布置，减少电磁干扰对导航信号、控制信号的影响，电池仓预留了足够的散热空间，连续运行状态下电池温升控制在合理区间，不会出现过热问题。该结构的设计没有采用冗余的复杂结构，所有零部件均选用工业场景常用的标准件，加工、采购成本可控，同时预留了充足的功能扩展空间，企业可根据自身的物流流程需求，在基础框架上加装不同的功能组件，快速适配自身的生产转运需求，不需要从零开始进行整车结构设计，大幅缩短AGV设备的开发落地周期。
