多规格玻璃面板自动取料移料桁架机构

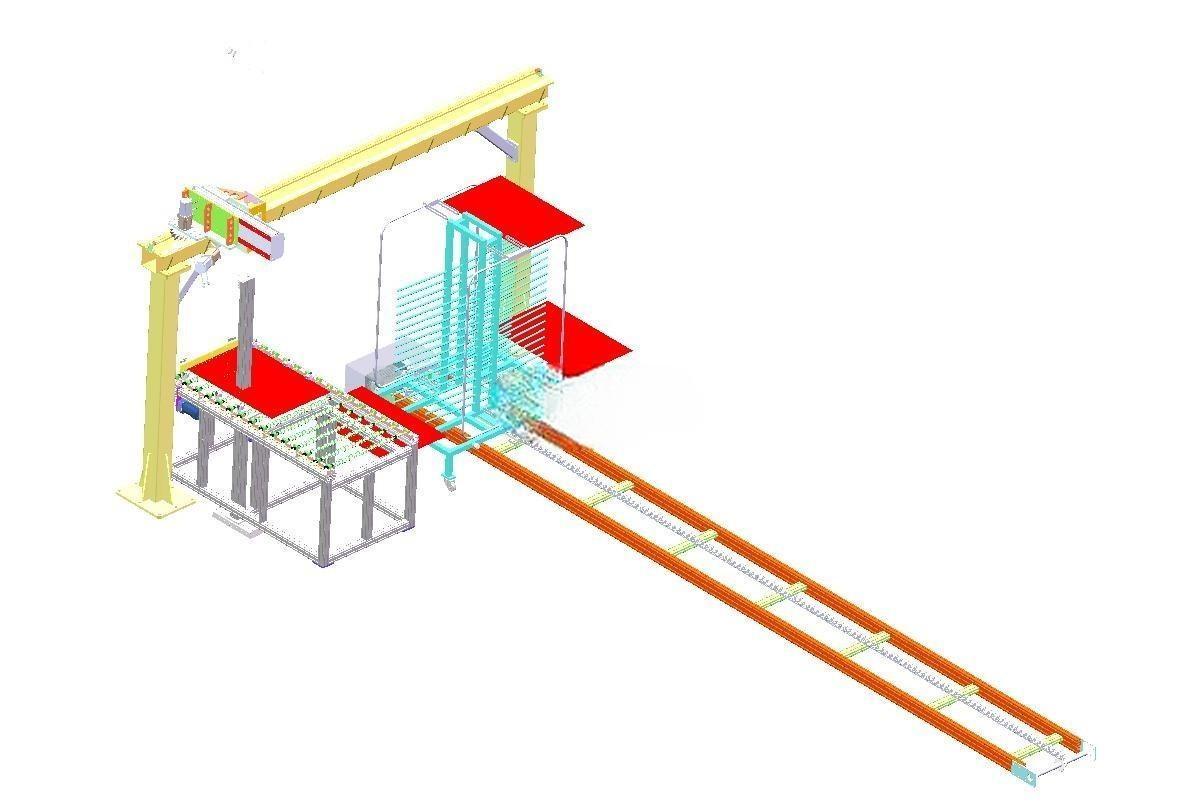

　　在玻璃深加工、家电面板生产、触控屏组装这类涉及薄型脆性板材转运的产线场景里，板材从料堆到加工工位的转运一直是容易出现磕碰、划伤、对位偏差的环节，传统人工取料不仅效率受人员状态影响，大尺寸面板的搬运还需要多人配合，人力成本高且不良率难以稳定控制，这套桁架式下料机构正是针对这类场景的痛点做的定向设计。整套机构的安装依托长导轨做横向行程支撑，导轨的铺设长度可根据产线实际的料架排布、流水线对接位置做适配调整，常规配置下X轴行程覆盖3-6米区间，能够同时对接多组叠放料框与单条或两条并行的加工流水线，安装时需要保证导轨的水平度误差控制在每米0.1mm以内，避免桁架移动过程中出现卡滞、抖动，防止吸附在取料端的玻璃面板出现移位甚至脱落。取料端的框架结构针对玻璃面板的易损特性做了适配，采用多点位真空吸附的固定方式，吸附点位的排布可根据不同尺寸的玻璃面板做位置调整，小尺寸面板可启用中间区域的吸附点，大尺寸面板则启用全点位吸附，保证吸附力均匀分布在面板表面，不会出现局部应力集中导致的面板碎裂。X轴桁架的移动采用伺服驱动配合同步带传动的方案，移动速度可根据产线节拍在0.2-1m/s区间做参数调整，启停阶段加减速曲线做了平滑处理，避免急停急起带来的惯性冲击导致面板偏移。

　　料架位置的定位采用光电传感器做位置确认，桁架移动到取料位后，取料框架先做Z向的小幅下降，待吸附头接触到玻璃面板表面后触发真空发生器，待真空度达到设定阈值后再提升Z轴，确认面板完全脱离料堆后再沿X轴向流水线方向移动，移动到流水线对接位后，先做Z向下降到距离流水线皮带面5mm位置再破真空，让面板平稳落在皮带上，避免下落冲击造成面板边角崩缺。整套机构的框架主体采用工业铝型材拼接搭建，一方面铝型材的自重较轻，能够降低X轴驱动的负载，提升移动响应速度，另一方面铝型材的安装槽位方便后续调整吸附点位、加装检测元件，不需要额外做焊接、打孔加工，后期维护调整的灵活性更高。机构的竖向支撑立柱采用方管焊接结构，底部配可调脚杯，可根据现场地面的平整度做高度微调，保证整套导轨的安装水平度满足运行要求，立柱的排布间距控制在1.5米以内，避免长导轨在长期运行后出现中部下挠的问题。从设计逻辑上看，这套机构没有采用复杂的多轴联动结构，而是针对玻璃面板下料这个单一工序做功能聚焦，把取料、移料、放料的动作流程做简化，减少不必要的运动轴，一方面能够降低设备的制造成本，另一方面运动部件越少，设备运行的故障点就越少，更适合工厂长时间连续运行的工况。

　　在安装边界上，整套机构的宽度方向尺寸控制在1.2米以内，不会占用过多产线两侧的操作空间，高度方向可根据料框的叠放高度做定制，常规配置下适配最高1.2米的料堆高度，能够满足单班8小时的上料间隔需求，不需要频繁补料。在实际产线适配中，这套机构可直接对接玻璃切割、磨边、丝印等工序的出料端，也可作为上料机构对接清洗、钢化等工序的进料端，不需要对现有产线做大规模改造，只需要在产线侧方预留导轨安装位置即可完成部署。机构的取料框架上预留了检测元件的安装位，可根据需求加装玻璃破损检测、双张检测传感器，进一步提升设备运行的可靠性，避免出现双张送料、带破损面板流入下工序的问题。

　　气路部分采用集中排布的方式，所有真空管路都沿桁架拖链布置，避免管路外露造成的剐蹭、积尘，拖链的弯曲半径根据管路直径做匹配，保证桁架在全行程移动过程中管路不会出现弯折、拉扯的情况。电气控制部分可独立配置电控箱，也可直接接入产线现有PLC控制系统，通过IO信号与上下游设备做交互，实现全流程的自动化运行，不需要人工干预取料移料过程，单套机构可替代2-3名转运工人的工作量，同时能够将面板转运过程中的不良率降低90%以上，尤其适合多规格小批量的玻璃面板生产场景，换产时只需要调整吸附点位的位置、在触控屏上修改对应尺寸的运行参数即可，不需要做机械结构的大规模拆装调整。
