汽车板簧类长条工件自动涂装生产线

　　这套自动涂装线主要面向汽车板簧及类似长条形工件的表面喷漆作业场景，适配汽配加工、金属型材表面处理车间的连续化生产需求，可替代传统人工喷漆工位，降低漆雾对作业人员的职业健康影响，同时稳定漆膜厚度均匀性，减少过喷带来的涂料损耗。

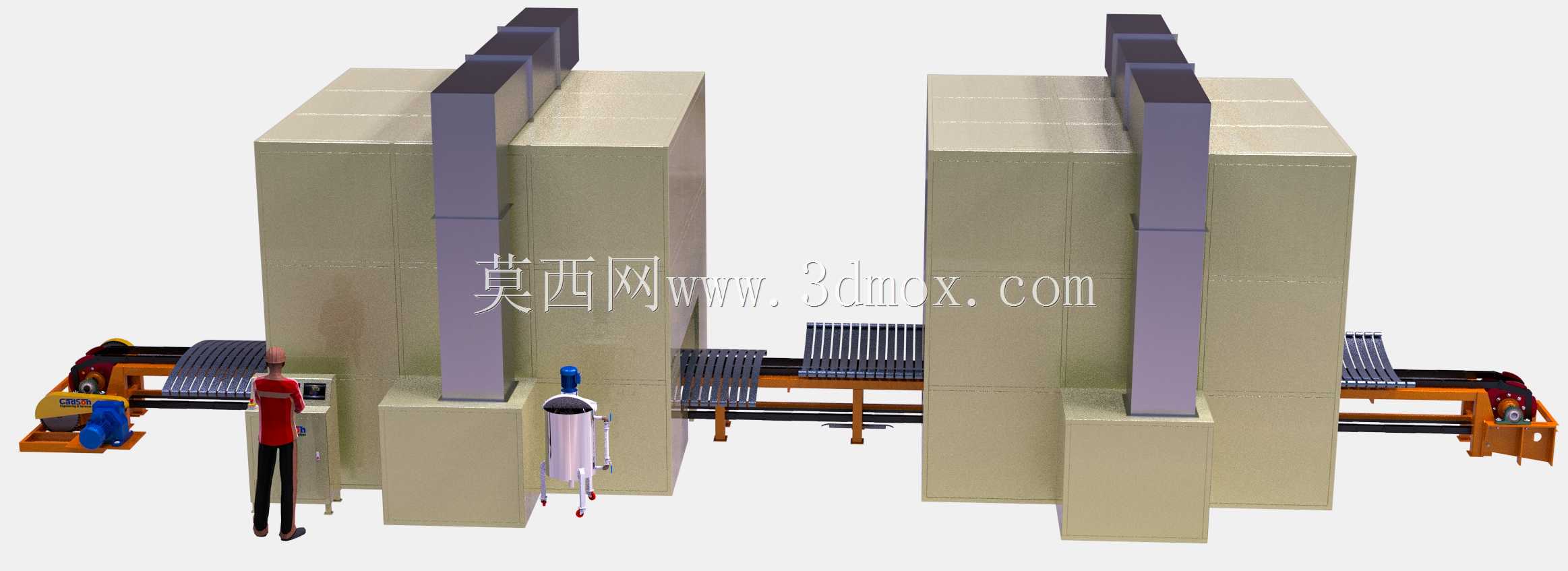

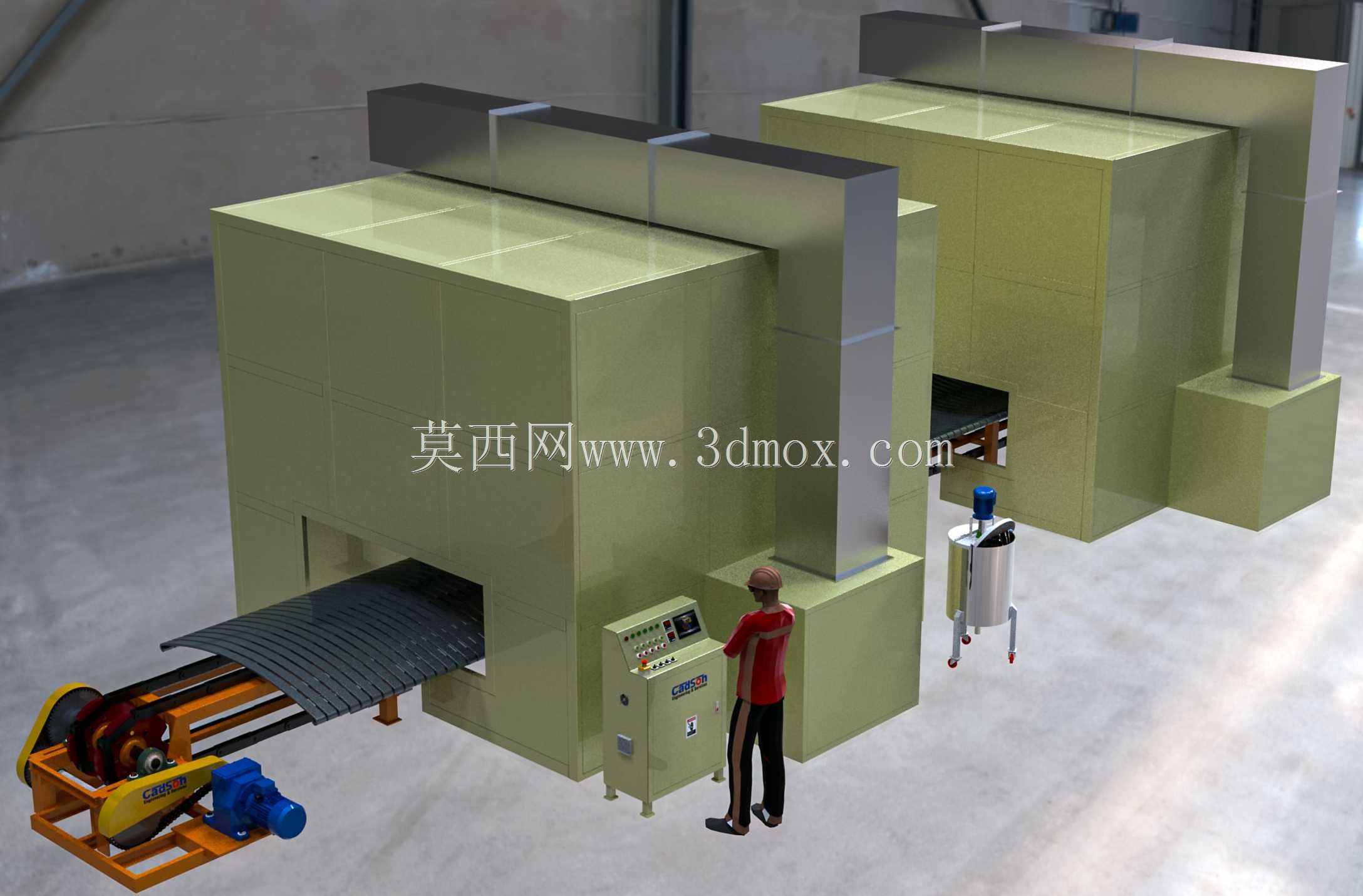

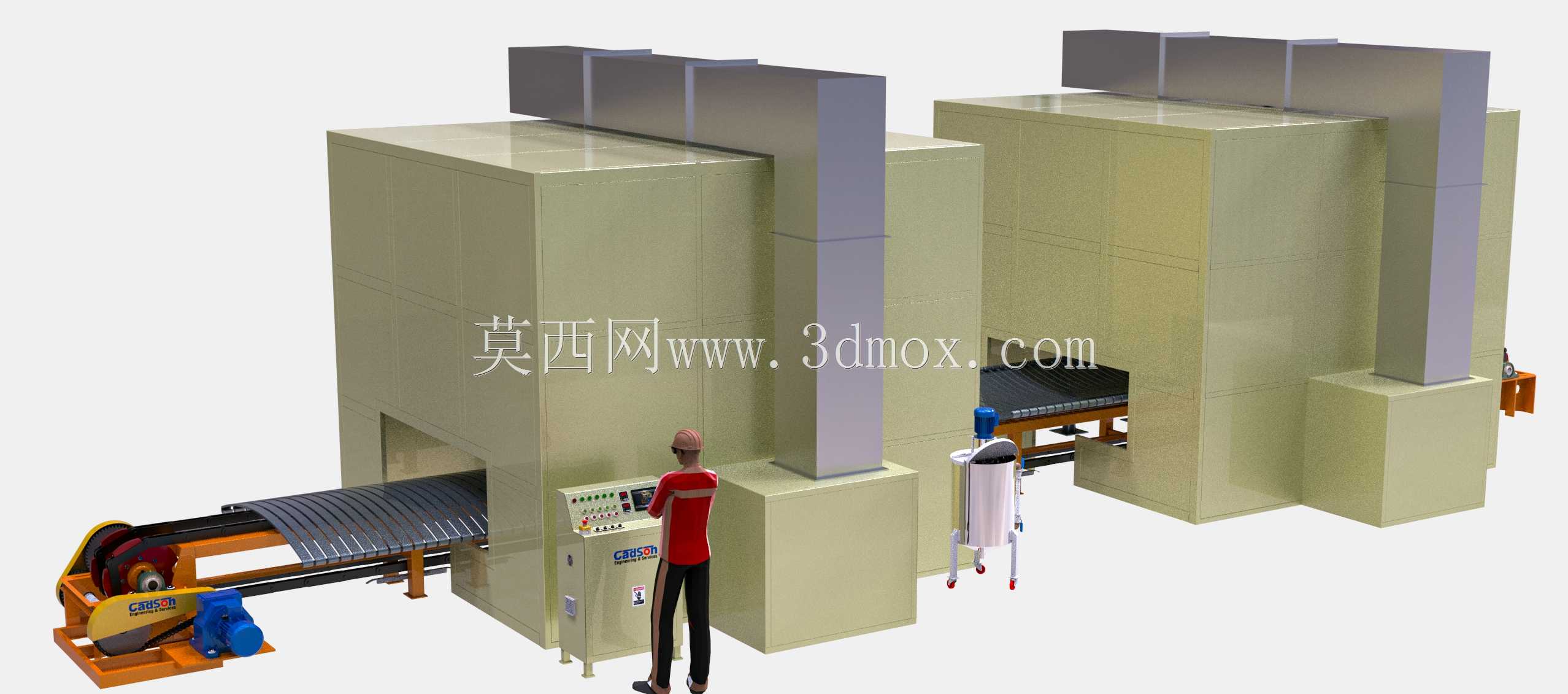

　　整套设备的核心设计围绕单叶类长工件的连续输送、自动喷涂、漆雾收集三个核心环节展开，输送段采用辊道结合链条牵引的结构，可适配4米长度范围内的长条工件平稳输送，进料端预留足够的上料操作空间，操作人员可在设备外侧完成工件上料，无需进入喷漆作业区域。设备主体的喷漆室段内部尺寸为4m×3.6m×3.5m，足够容纳单支喷枪的移动行程以及选配的工件自动翻转机构，翻转机构为可选配置，针对需要双面涂装的工件，可在输送过程中完成工件180度翻转，无需人工二次翻面，减少工件周转环节。

　　设计过程中重点匹配了对应涂料的干燥特性，针对30秒表干的快干型油漆，调整了输送链的运行速度，确保工件在喷漆室内完成喷涂后，表干阶段不会出现漆流挂问题，同时喷漆室的排风结构采用侧吸加上吸的组合方式，可快速将过喷漆雾引导至过滤段，避免漆雾散逸到车间公共区域。设备的烘道段衔接在喷漆室出口位置，内部有效通行尺寸匹配4米长工件的通过需求，工件在烘道内的停留时间可根据涂料固化要求调整输送速度，确保漆膜完全固化后再进入下料段。

　　考虑到部分车间存在小批量多品种的生产需求，这套涂装线还预留了手工喷涂的操作位，当遇到异形工件或者小批量补漆作业时，可将自动喷枪切换至待机位置，操作人员在喷漆室侧门的操作位完成手工喷涂，此时漆雾收集系统保持正常运行，不会影响车间环境，同时该模式下输送链可切换至间歇运行模式，适配手工喷涂的作业节奏。

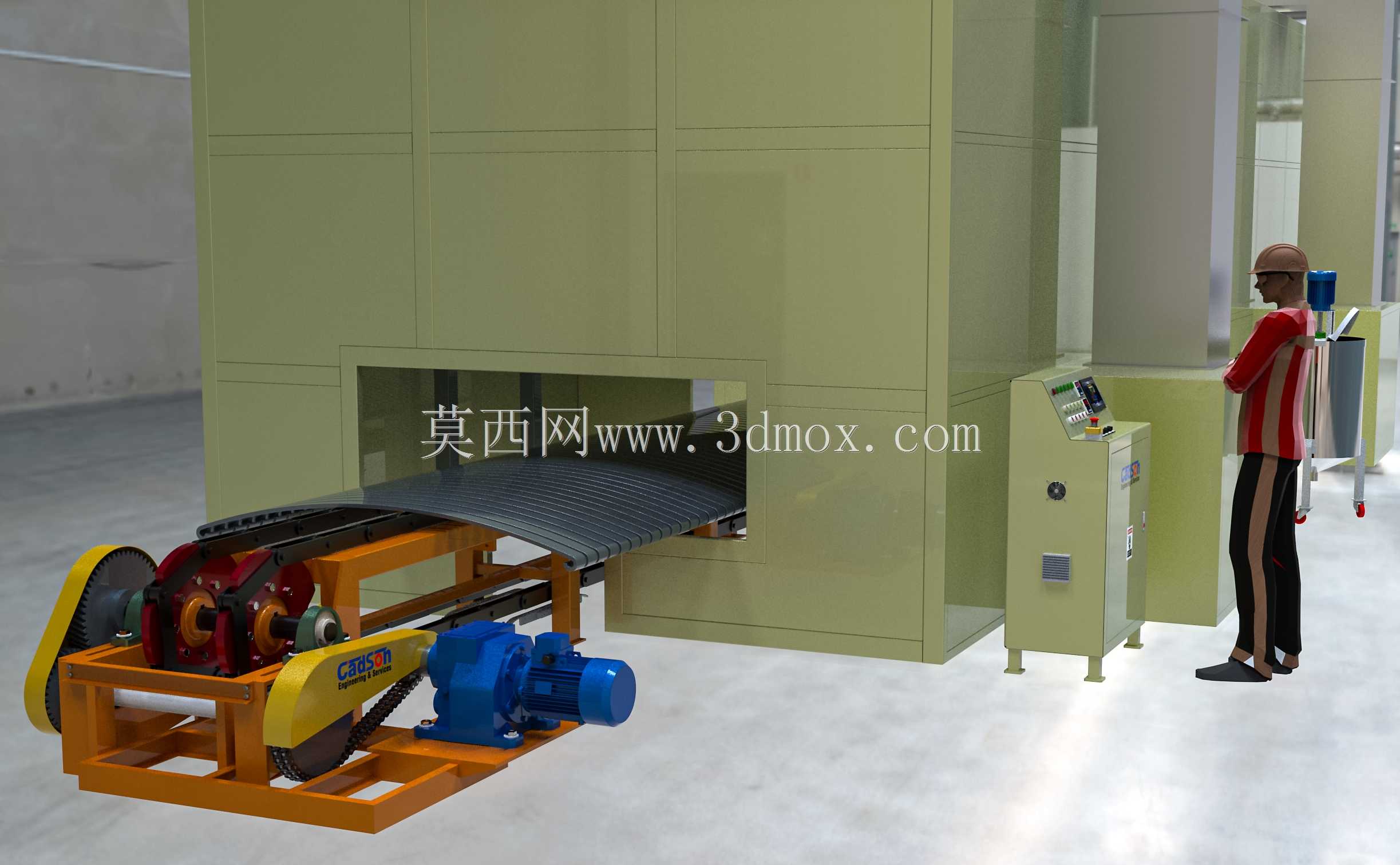

　　设备的电控柜布置在喷漆室侧方的操作位旁，与喷漆作业区做了密封隔离，避免漆雾侵入电气元件造成故障，操作面板上设置了输送速度调节、喷枪启停、翻转机构控制、排风系统启停等独立控制按钮，操作人员可根据当日生产的工件类型快速调整参数。输送段的驱动单元布置在设备进料端的下方，做了防护外罩隔离，避免漆雾和灰尘附着在传动部件上，日常维护时可直接打开外罩完成链条张紧、辊道轴承润滑等常规保养操作，无需拆解设备主体结构。

　　安装边界方面，整套设备沿车间长度方向布置，进料端和出料端各预留1.5米的工件周转空间，设备侧面预留0.8米的维护通道即可满足日常操作和保养需求，设备顶部的排风管道需对接车间的废气处理系统，安装时需确保设备整体水平，避免输送过程中工件出现偏移卡滞问题。针对部分车间场地面积有限的情况，这套设备的结构可做分段拆分运输，现场组装时仅需对接各段的输送链条和电气线路，无需大型吊装设备即可完成安装调试。
