工业顶入式双层桨叶搅拌混合装置

　　在精细化工、食品配料、水处理药剂调配等生产场景中，物料混合工序的均匀度直接决定最终成品的性能稳定性，这类顶入式搅拌混合装置是中小容积常压罐体混合工序的核心执行部件，整套结构的建模精度直接影响后续安装适配性与运行可靠性。从结构布局来看，整套装置采用驱动端上置的安装形式，驱动单元由同轴布置的减速箱体与驱动电机组成，减速箱体采用法兰式安装接口，可直接通过螺栓固定在罐体顶部的安装支座上，无需额外搭建复杂的机架支撑结构，能有效压缩罐体顶部的安装占用空间。

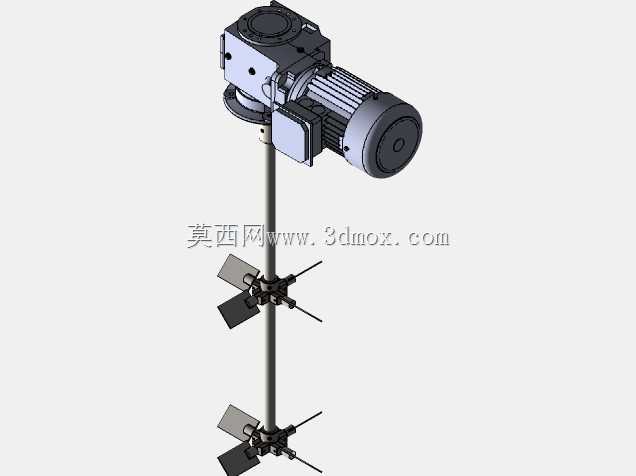

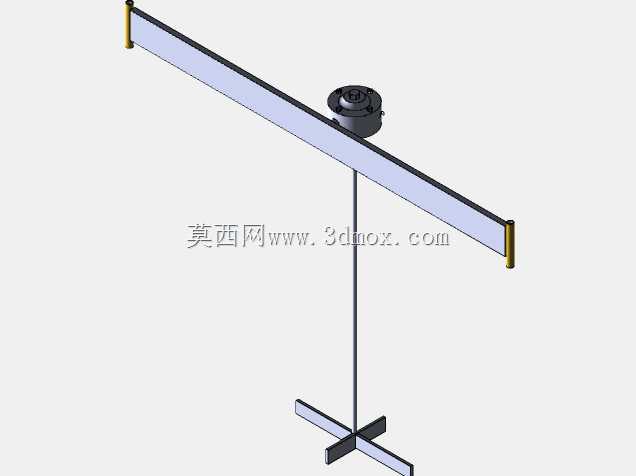

　　搅拌轴采用长轴直连设计，轴体与减速箱输出端通过键连接传递扭矩，轴身沿长度方向设置了两组搅拌桨叶组件，两组桨叶沿轴向间隔布置，上层桨叶距离罐体顶部安装面的距离约为罐体有效液位高度的三分之一，下层桨叶距离罐底的预留间隙控制在150-200mm区间，既避免桨叶运转时刮蹭罐底沉积物料，也能保证罐底区域的物料获得足够的轴向流动推力。桨叶的结构设计采用了折叶式桨叶搭配小型辅助桨叶的组合形式，主桨叶为45度折角结构，运转时可同时产生轴向推流与径向剪切作用，推动罐内物料形成上下循环的流动状态，避免轻相物料浮于液面、重相物料沉积罐底的分层问题；每组主桨叶旁侧设置的小型辅助桨叶，可打散主桨叶推送过程中形成的局部物料团，进一步提升混合均匀度，尤其适合固液悬浮、低中粘度液液混合的工况。

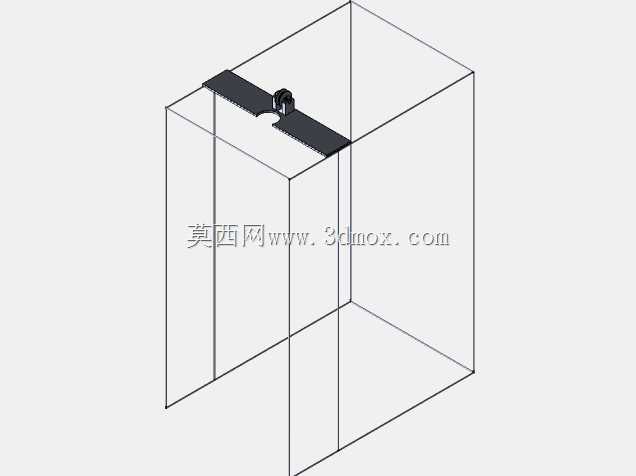

　　建模过程中对安装边界做了完整的尺寸约束：驱动端的法兰安装孔采用圆周均布设计，孔位尺寸匹配行业通用的罐体顶部安装支座标准，搅拌轴的轴径根据传递扭矩做了阶梯设计，靠近驱动端的轴段直径更大，可抵消长轴运转时产生的径向摆动量，桨叶与轴体的连接采用抱箍式螺栓固定结构，无需在轴体上开设过多键槽，既保证连接强度，也方便后期根据实际工况调整桨叶的安装高度与角度。在实际选型应用中，这类结构的搅拌装置适配的罐体容积通常在1-5立方米区间，运行转速可通过减速箱的速比调整控制在60-150rpm范围，针对不同粘度的物料可灵活更换桨叶形式，比如处理高粘度物料时可将折叶桨更换为锚式或螺带式桨叶，而当前模型的双层折叶结构通用性最强，可覆盖大部分常规流体混合工况。

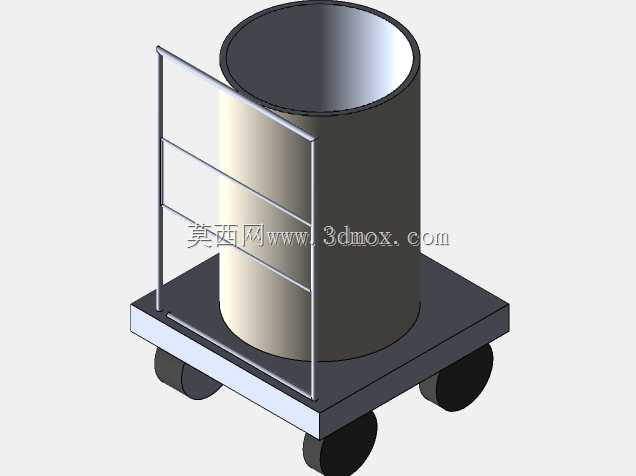

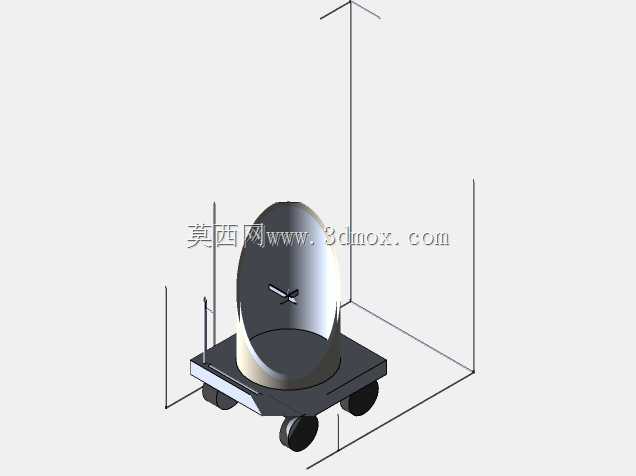

　　整套模型的结构细节完整还原了实际设备的装配关系，包括驱动电机的接线盒位置、减速箱的油位观察孔、轴体上的桨叶固定螺栓位置、桨叶的折角角度都做了1:1的还原，可直接用于罐体配套设备的装配干涉检查、安装布局模拟，也可作为同类型搅拌设备设计的参考原型，帮助结构设计人员快速完成安装尺寸匹配、载荷校核的前期工作，避免因安装尺寸不匹配导致的现场返工问题。
