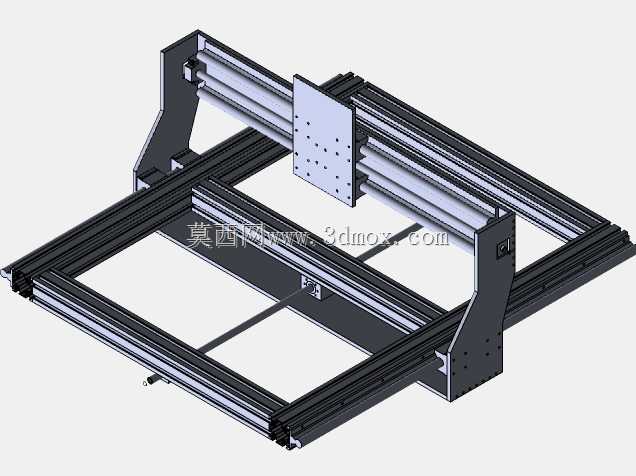

900x700行程铝型材框架数控雕刻机结构

　　这套900x700行程的数控加工设备框架，核心面向中小幅面的非金属及软金属切削加工场景，常见于广告标识制作、木工浮雕加工、PCB样板铣制、小型工艺件雕铣等作业环节，整体采用工业铝型材拼接搭建主体承载结构，相比传统焊接钢架，省去了大量焊后时效、铣面找平的工序，装配调整灵活度更高，后期维护更换部件也更为便捷。从结构布局来看，采用的是固定龙门+移动工作台的经典布局？不对，仔细看结构，是龙门架沿Y轴方向移动的动龙门设计，工作台面固定在底座框架上，这种布局的优势在于工作台承载能力不受运动部件行程影响，加工过程中工件装夹稳固，不会随平台往复运动产生惯性偏移，适合加工重量偏大的坯料。

　　X轴方向的传动布置在龙门横梁上，带动Z轴安装板完成横向走刀，两侧的Y轴传动单元同步驱动龙门整体前后移动，双轴的平行度在装配时可以通过铝型材的安装槽进行微调，配合线性导轨的预紧调整，能有效降低运动过程中的卡顿与反向间隙。设备的有效加工幅面为横向900mm、纵向700mm，这个尺寸边界刚好覆盖绝大多数中小批量加工的常见坯料规格，比如常规的亚克力板、密度板、小幅面铝板都能直接装夹加工，不需要额外裁切坯料，也不会因为行程冗余造成设备整体占地面积过大，适合小型加工坊、个人工作室、学校实训场地这类空间有限的使用场景。

　　设计过程中，所有的型材连接部位都采用了内置角码+端面连接板的组合固定方式，受力较大的龙门立柱位置额外增加了三角加强筋结构，避免高速走刀时龙门产生晃动影响加工精度；导轨安装面在装配时可以通过顶丝微调直线度，不需要对型材本身进行高精度铣削加工，降低了零部件的加工成本，也让普通装配人员按照工艺指引就能完成整机的精度校准。Z轴安装板预留了通用的主轴安装孔位，兼容市面上常见的风冷、水冷雕刻主轴，用户可以根据自身的加工材质需求更换不同功率的主轴，不需要对安装结构进行二次改造；传动部分预留了同步轮、丝杠的安装空间，既可以选用滚珠丝杠传动实现高精度铣削，也可以更换同步带传动实现高速轻载雕刻，适配不同的加工工艺需求。底座框架的下部预留了电气元件、驱动电机的安装空间，电控箱可以直接集成在设备内部，也可以外置安装，走线可以沿着铝型材的内置槽布置，避免加工过程中切屑、切削液磨损线缆。整个框架的安装边界经过优化，整机占地尺寸控制在1200mm×1000mm以内，不需要专门做设备基础，放置在平整的水泥地面或者加厚工作台面上就能调平使用，调平过程通过底部的可调脚杯完成，不需要额外加装减震垫就能满足常规雕铣作业的稳定性要求。

　　在实际使用场景中，这套结构可以承担从粗加工开料到精细雕刻的全流程作业，加工亚克力、PVC、木材等软质材料时，可以搭配高转速主轴实现高速进给，加工铝板、铜版等软金属时，更换刚性更好的主轴配合低进给参数，也能完成平面铣削、钻孔、攻丝等工序，结构的刚性冗余足够覆盖这类小幅面加工的常规切削力需求，不会因为切削负载过大出现框架变形的问题。设计时还考虑了日常维护的便捷性，所有的导轨、传动部件都暴露在易操作的位置，加注润滑脂、清理切屑都不需要拆解大量结构件，日常保养的工作量很小，适合非专业设备维护人员操作。
