电吉他EMG拾音器结构三维设计

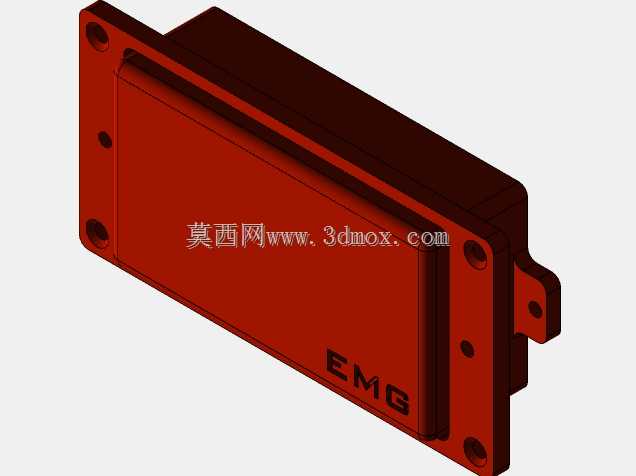

　　电吉他拾音器作为弦鸣乐器的核心信号转换部件，承担着将金属弦的机械振动转化为可传输电信号的关键作用，这款EMG主动式拾音器的三维结构设计，完全围绕量产装配、实际演奏场景的使用需求展开。从安装适配维度看，该拾音器采用带法兰边的矩形壳体结构，法兰边上预留的四个沉头安装孔位，完全匹配标准电吉他琴身的拾音器开槽安装尺寸，安装时可通过沉头螺丝直接固定在琴身预设的安装槽内，侧边延伸的带孔定位耳可辅助完成安装时的对位校准，避免装配后出现拾音器歪斜、与琴弦间距偏差过大的问题，安装完成后拾音器主体嵌入琴身槽位，法兰边与琴身表面齐平，既保证外观的整体性，也能避免演奏时衣物剐蹭拾音器边缘影响操作。

　　从功能实现的结构设计来看，壳体内部预留了足够的线圈、电路板与永磁体安装空间，主动式拾音器所需的前置放大电路模块可完全容纳在壳体内腔中，无需额外在琴身内开辟独立的电路仓，降低了琴身加工的复杂度。壳体正面与琴弦平行的平面经过平整度校准，保证六个磁柱点与每根琴弦的垂直间距一致，避免不同琴弦的输出音量出现明显偏差，壳体表面做了哑光绝缘涂层处理，既可以屏蔽外界电磁信号对拾音过程的干扰，降低演奏时的电流底噪，也能避免金属壳体与琴弦、琴身金属部件接触产生不必要的信号短路。

　　在实际应用场景中，这类主动式拾音器多用于需要高增益输出的电吉他演奏场景，比如重金属、硬摇滚风格的演奏，其结构设计充分考虑了高强度演出环境的使用需求：壳体采用高强度工程塑料注塑成型，抗冲击性能优异，即使演出过程中出现磕碰、温度湿度大幅变化的情况，壳体也不会出现变形开裂的问题，内部元件的安装位设置了定位筋条，线圈与磁体被牢牢固定在壳体内腔，不会因为长时间的运输震动、演奏时的琴身共振出现元件移位，导致拾音参数偏移。

　　从设计细节的工程考量来看，拾音器的出线端设置在壳体后侧的隐蔽位置，连接线可顺着琴身内部的走线槽延伸至电路控制仓，不会外露在琴身表面影响外观，壳体边缘全部做了R1.5的圆角处理，既可以避免安装时尖锐边缘划伤琴身漆面，也能减少演奏时手部误碰到拾音器边缘的不适感。法兰边的厚度控制在2mm，既保证了安装时的结构强度，不会因为螺丝锁紧力过大出现法兰边断裂，也不会因为法兰边过厚导致拾音器突出琴身表面过多，影响演奏时的右手拨弦操作。

　　在建模过程中，所有安装孔位的位置度公差严格控制在0.1mm以内，保证与市面上主流的同规格EMG拾音器安装尺寸完全互换，用户更换拾音器时无需对琴身进行二次打磨加工，直接替换原有拾音器即可完成升级。壳体的分模线设置在法兰边的下侧，装配后分模线完全隐藏在琴身安装槽内部，不会在外观面留下合模痕迹，兼顾了生产的便利性与外观的精致度。内部的磁柱安装孔采用等间距排布，弦距参数匹配标准25.5英寸有效弦长的电吉他规格，每根磁柱的高度可根据不同琴弦的振动幅度做微调，保证每根琴弦的输出灵敏度处于最优区间，避免出现低音弦输出过载、高音弦输出不足的问题。
