带参数可修改大型自动化平雕设备结构

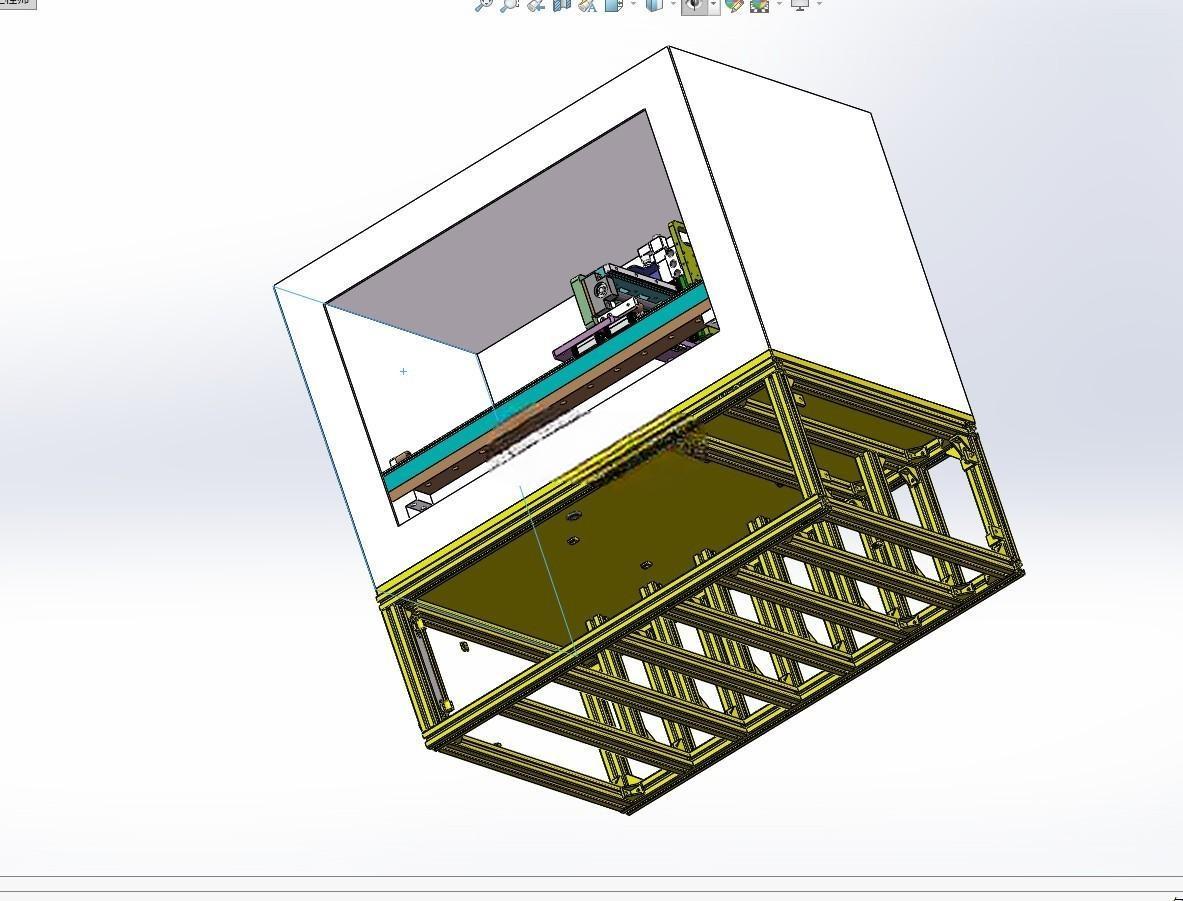

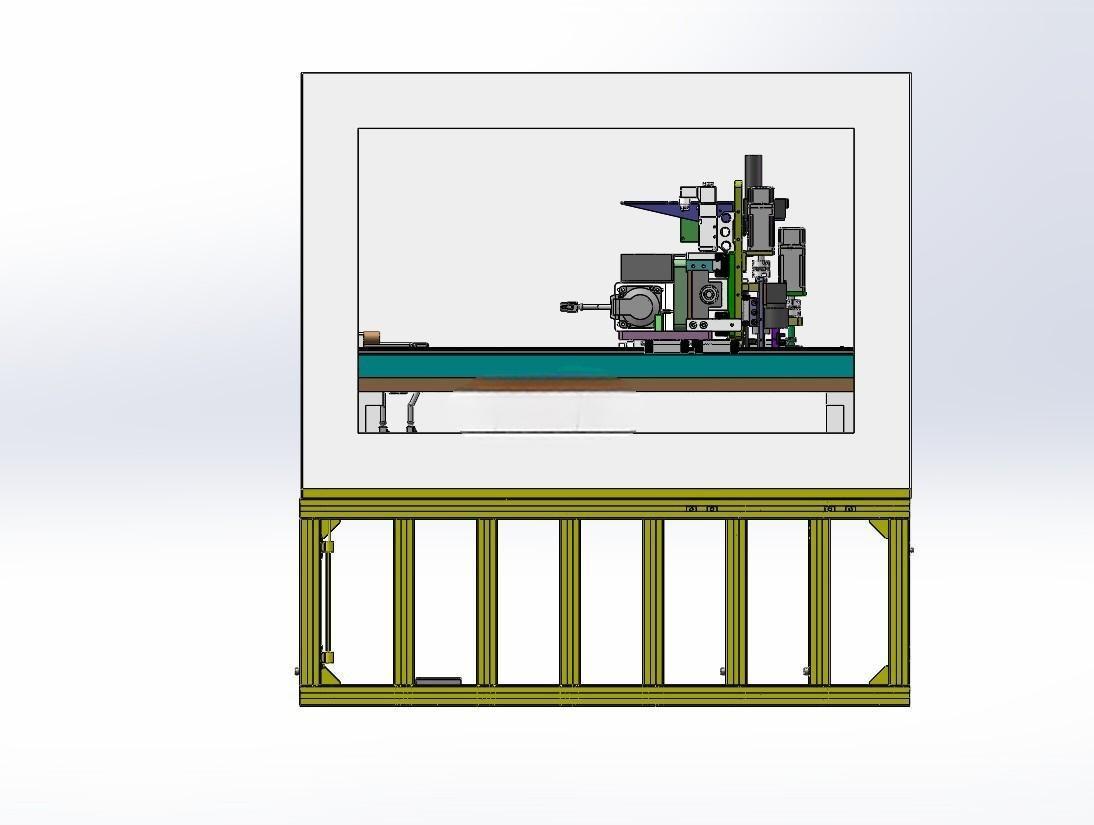

　　这款平雕设备主要面向大幅面非金属及软质金属的平面雕刻加工场景，常见于广告标识制作、家具板材雕花、工艺礼品加工、建筑装饰板材刻绘等生产环节，可适配不同厚度的平板类工件，完成连续的平面铣削、刻线、浮雕加工工序，替代传统人工雕刻的低效作业模式，适配中小批量定制化加工的生产需求。设备下部采用标准工业铝型材拼装的框架式机架结构，型材选型兼顾承重与装配便捷性，机架预留了电气元件安装的内部腔体空间，所有电控器件、驱动模块、接线端子均可整合布置在机架内部，既减少外部走线的安全隐患，也能让设备整体外观更整洁，机架底部预留了调平脚轮与固定地脚的安装位，可根据车间布局需求选择移动或固定安装方式，机架整体的长宽尺寸匹配大幅面加工的行程需求，横向跨距经过加强设计，避免长行程运行时的机架形变影响加工精度。

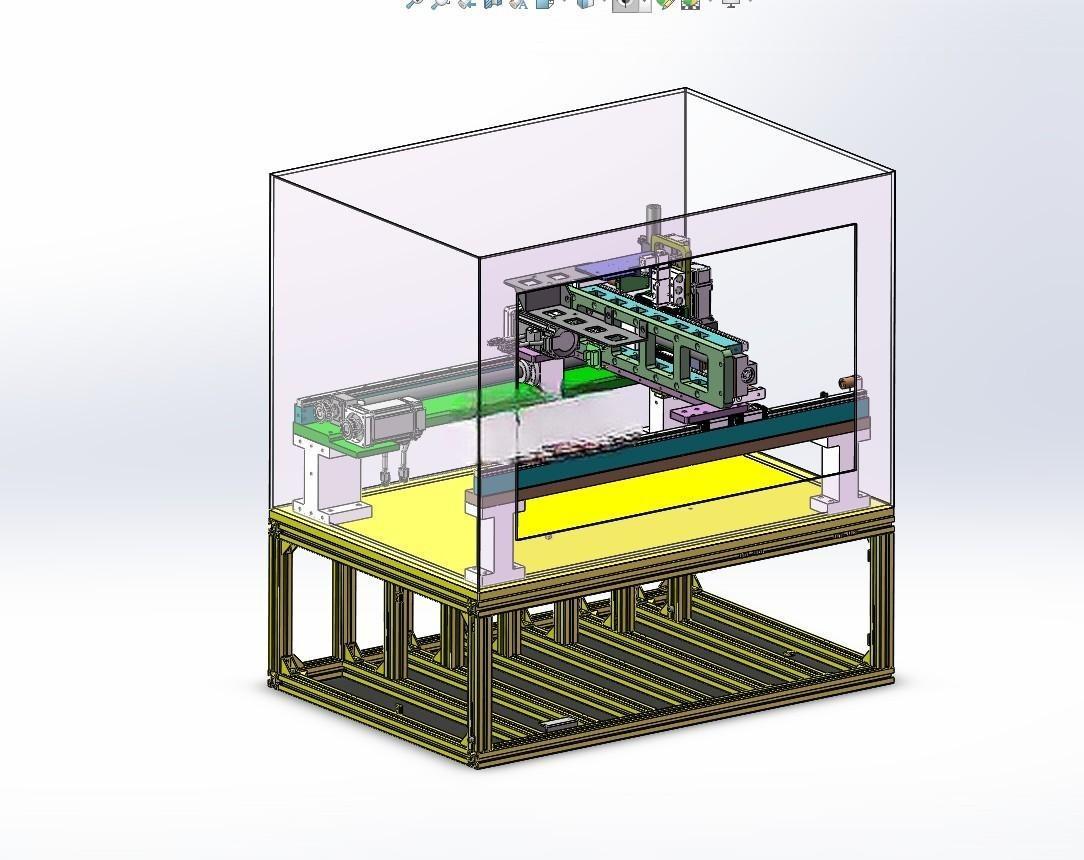

　　上部加工执行端采用模块化的运动组件设计，X轴沿横梁做长距离往复运动，Y轴负责工件进给方向的位移，Z轴搭载雕刻主轴完成垂直方向的进刀与退刀动作，各轴传动结构均预留了参数调整接口，可根据实际加工的材质、雕刻深度需求修改运动速度、进给量、主轴转速等运行参数，无需重新搭建整体结构即可适配不同的加工工艺。设备上部可选配亚克力透明护罩，护罩采用拼装式结构，通过角码与机架、横梁部分连接，不需要额外做焊接或复杂的打孔加工，护罩的作用是阻挡雕刻过程中产生的切屑飞溅，同时不影响操作人员观察内部加工状态，若车间已有集中除尘防护设施，也可选择不安装护罩，直接对接车间的除尘管路即可。

　　设计过程中优先考虑了装配的便捷性，所有标准件均选用通用工业规格，传动、导向部分的安装基准面做了统一的公差设计，加工时可直接按通用公差进行机加工，减少定制化加工的成本，电气走线预留了专用的拖链安装槽，所有线缆均布置在拖链内部，避免运动过程中出现线缆拉扯、磨损的问题。设备的加工台面采用平整的硬质板材铺设，预留了T型槽或者工装夹具的安装孔位，可根据加工工件的形状选择不同的装夹方式，不管是整张大板材还是小型异形工件，都能实现稳定装夹，避免加工过程中工件移位导致的雕刻精度偏差。

　　主轴安装位预留了不同规格主轴的安装接口，可根据加工材质的硬度选择不同功率的雕刻主轴，从低功率的高速主轴用于精细浮雕加工，到稍大功率的主轴用于较深的铣削加工，都能直接适配更换，不需要对Z轴安装板做额外的修改。设备的整体安装边界考虑了车间的操作空间需求，机架后侧预留了电气柜检修的开门空间，前侧预留了上下料的操作空间，左右两侧预留了维护保养的操作位，不需要额外占用过多的车间面积，即可完成设备的安装与日常操作。
