可调式活动扳手五金工具三维结构

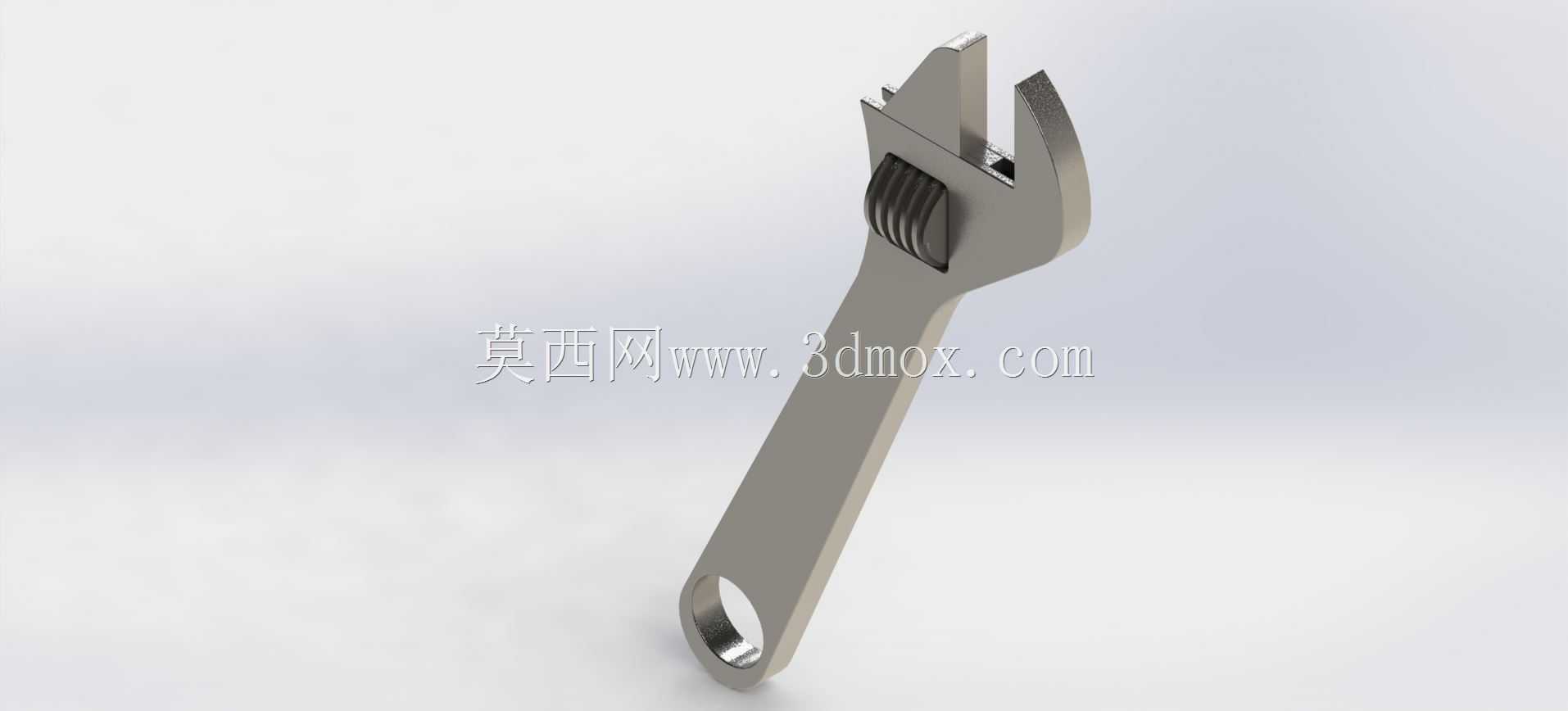

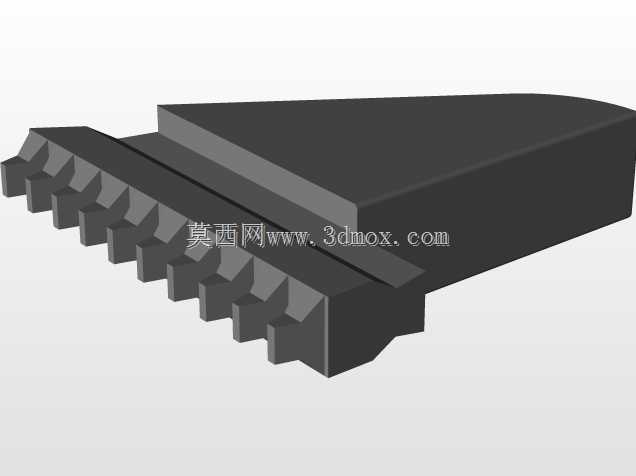

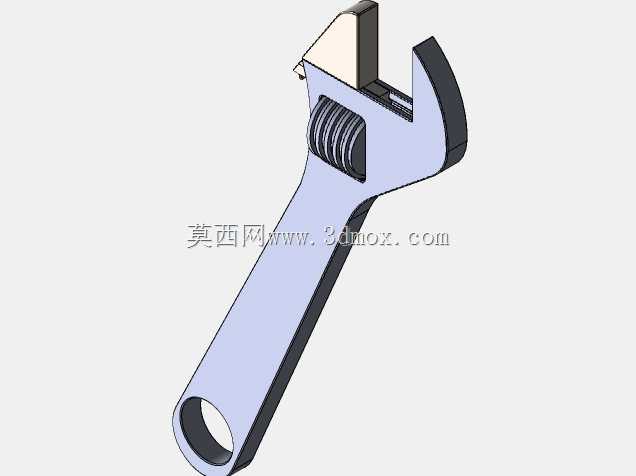

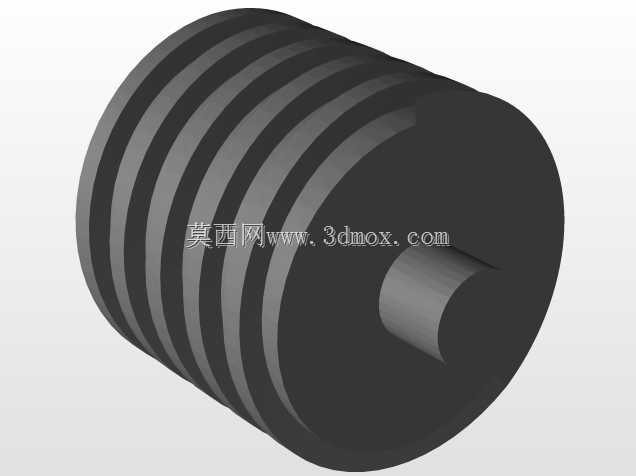

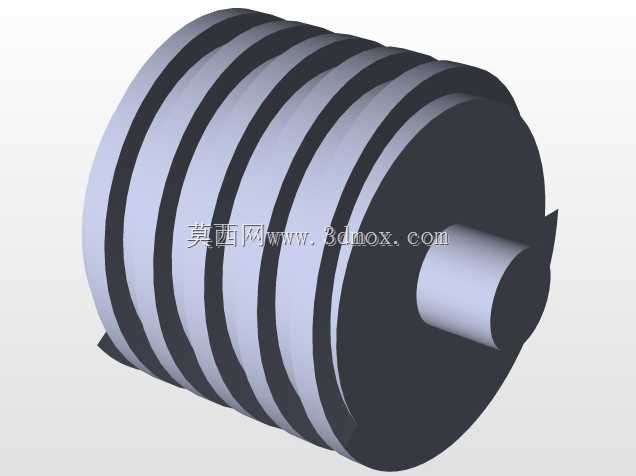

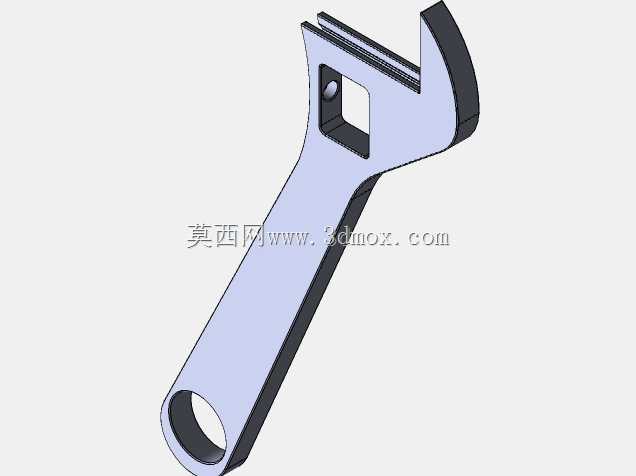

　　在机械装配、设备维保、管线安装等一线作业场景中，可调式活动扳手是普及率最高的手动紧固工具之一，不同于固定开口的呆扳手，这类工具可通过调节蜗轮结构改变开口尺寸，覆盖一定范围内的螺栓、螺母规格，无需携带多把固定尺寸扳手即可完成多数常规紧固作业，在设备日常巡检、现场应急维修、家用五金拆装等场景下的适配性极强。从结构设计逻辑来看，这款活动扳手的核心部件包含固定扳体、活动扳唇、调节蜗轮、手柄四个部分，固定扳体与手柄为一体化锻造成型结构，活动扳唇嵌装在扳体头部的导轨槽内，与调节蜗轮形成齿纹啮合结构，转动蜗轮时即可带动活动扳唇沿导轨平稳滑动，实现开口尺寸的连续调节，这种啮合结构的齿距经过合理匹配，调节过程顺滑无卡滞，同时可在受力状态下实现自锁，避免作业过程中开口自行滑动导致的螺栓棱角磨损或扳手滑脱风险。

　　扳体头部的开口工作面做了平行度优化，两个夹持面的平面度公差控制在合理范围内，夹持螺栓或螺母时可实现面接触而非点线接触，大幅降低夹持过程中对紧固件棱角的损伤，同时提升受力时的摩擦力，减少打滑概率。手柄部分采用符合人体工学的长条形结构，尾部设计有悬挂孔，可在工具架上悬挂收纳，也可穿入挂绳防止高空作业时工具坠落，手柄的截面做了圆弧过渡处理，长时间握持施力时不会出现硌手的问题，整体长度经过力矩匹配设计，在常规手动施力范围内即可满足M6到M24左右规格紧固件的拧紧力矩要求，无需额外加接延长杆即可应对多数常规作业需求。

　　从安装与使用边界来看，这款扳手的头部厚度做了薄化处理，可伸入部分狭窄的装配空间内完成紧固件操作，开口最大调节范围可覆盖常见的六角紧固件尺寸，调节蜗轮的位置设置在扳体头部靠近手柄的一侧，作业时可通过拇指快速拨动蜗轮完成开口尺寸微调，无需双手操作即可实现单手调节，提升狭窄空间内的作业便利性。在三维建模过程中，所有配合面的公差都按照实际五金工具的加工精度进行设定，活动扳唇与扳体导轨槽的配合间隙控制在合理范围内，既保证滑动顺畅，又不会出现过大旷量，蜗轮与扳唇的齿形啮合参数完全匹配实际加工参数，转动过程中无干涉、无卡滞，整体模型的细节还原度完全符合实物的结构特征，可用于工具类产品的结构展示、装配教学演示、虚拟维修场景搭建等用途。

　　在实际工业应用中，这类活动扳手常配备在设备维修工具箱、生产线工位工具架、应急维修包内，针对不同规格的紧固件无需频繁更换工具，尤其在户外管线维保、设备突发故障抢修等场景下，可大幅减少工具携带数量，提升作业效率，同时其一体化锻压的结构设计可承受较大的拧紧力矩，在合理使用范围内不会出现扳体变形、扳唇断裂等问题，使用寿命远高于铸造类劣质工具。建模过程中对扳体表面的纹理、蜗轮的齿形细节、尾部悬挂孔的倒角都做了精细化还原，没有忽略实际生产中的工艺细节，比如扳体边缘的倒角处理可避免加工毛刺划伤使用者，活动扳唇的端部做了圆弧过渡，可在斜向插入紧固件时减少磕碰损伤，这些细节都完全贴合实际量产工具的设计要求，没有出现理想化的无倒角、无公差的建模问题，完全可以作为工具类三维建模的参考样例，也可用于虚拟装配训练、工具认知教学等场景的素材使用。
