垂直式高空作业移动检修平台结构

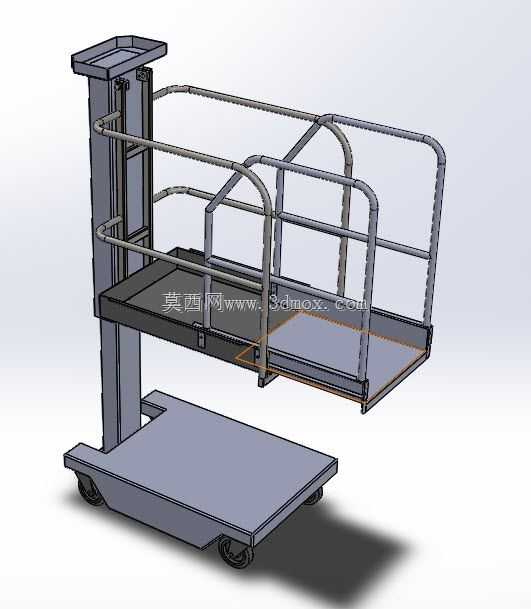

　　这款垂直结构的移动作业平台，最初是针对狭窄空间内的高位检修、维护作业场景开发的，在厂房内部设备巡检、仓储高位理货、窄巷管线维护这类转向空间受限的工况下，常规曲臂式升降设备往往因为转弯半径过大无法进入作业区域，而这款设备采用单立柱垂直升降的结构布局，底盘采用低重心平板式设计，整体宽度控制在1.2米以内，长度不超过1.8米，最小转弯半径仅为0.9米，能够轻松通过宽度1.5米以下的通道，适配多数老旧厂房、设备夹层的通行边界要求。

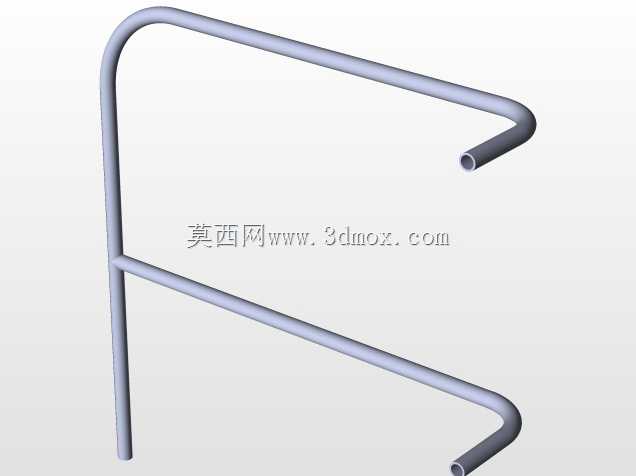

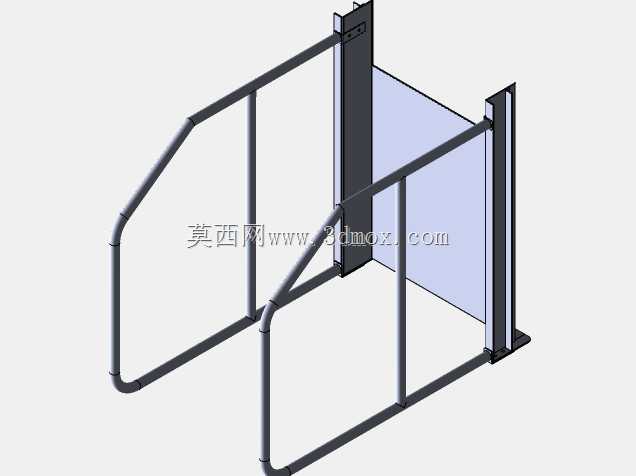

　　从功能设计上看，平台作业面额定承载200kg，可容纳两名作业人员同时携带工具开展操作，作业高度覆盖6米到12米区间，能够满足多数工业厂房层高下的顶部管线、设备、照明系统的维护需求。护栏部分采用分段式圆管折弯焊接结构，扶手高度设置为1.1米，中间增设两道横向防护杆，底部设置150mm高的挡脚板，完全符合高空作业平台的安全防护规范，同时护栏靠近立柱侧设置了可开合的进出缺口，方便作业人员上下平台，缺口处设置自锁式挡杆，避免作业过程中意外开启。

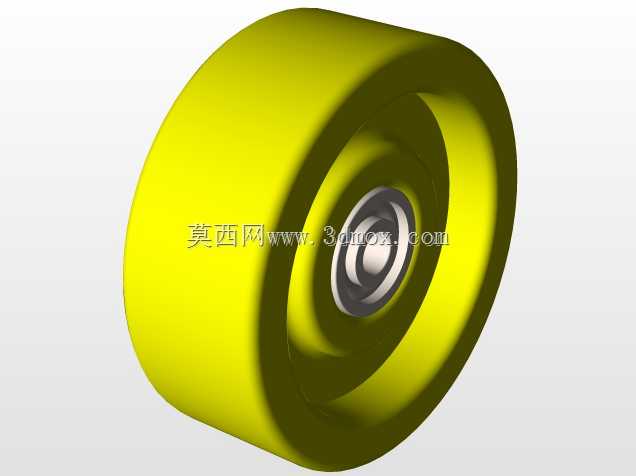

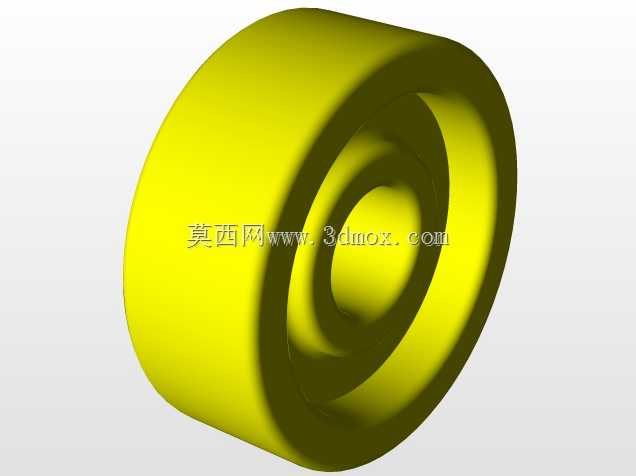

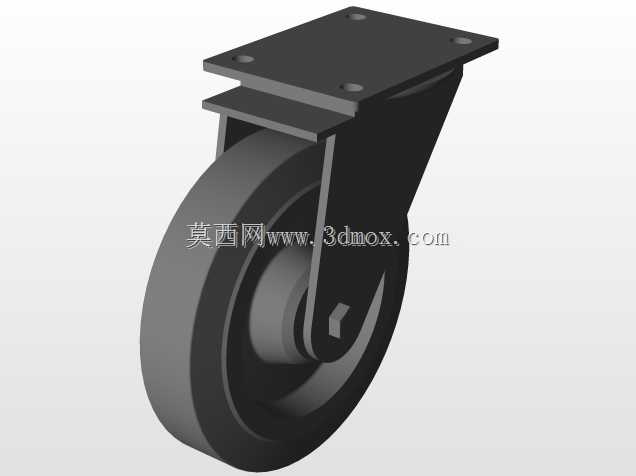

　　底盘部分采用整体式钢板焊接结构，底部配置四个带刹车的聚氨酯脚轮，其中两个为万向轮、两个为定向轮，既保证了移动时的转向灵活性，在作业位置固定时也能通过脚轮刹车锁止整机位置，避免滑移风险。底盘内部预留了蓄电池与升降驱动机构的安装空间，整体重心控制在底盘几何中心偏下位置，在平台升到最高12米位置时，整机抗倾覆稳定系数大于1.5，满足户外微风工况下的作业安全要求。

　　升降导向部分采用单立柱矩形钢焊接结构，内部设置线性导轨配合链条传动实现作业平台的垂直升降，导轨配合间隙控制在0.5mm以内，避免升降过程中出现平台晃动，立柱与底盘之间采用三角加强筋焊接连接，连接位置做圆角过渡处理，减少应力集中，提升长期交变载荷下的结构疲劳寿命。作业平台台面采用花纹钢板铺设，表面做防滑处理，台面边缘设置多个工具挂点，方便作业人员悬挂工具袋、安全带挂扣，无需额外增设临时挂点。

　　在实际应用中，这类设备相比传统脚手架，不需要提前拆装搭建，单人即可推动转场，作业准备时间从原来的半小时以上压缩到5分钟以内，大幅提升零散高位检修作业的效率；相比大型高空作业车，采购与维护成本仅为其五分之一，且不需要专门的作业人员操作证，普通运维人员经过简单培训即可使用，尤其适合制造工厂内部的日常设备维护、物业小区的外墙管线检修、商超仓库的高位货架盘点等场景。

　　设计过程中重点考量了窄空间通行的适配性，所有外伸部件均做圆角处理，没有突出的尖锐结构，避免在狭窄通道移动时刮蹭周边设备或墙体；护栏部分采用模块化焊接，后期如果出现局部磕碰变形，可单独更换损坏的管段，不需要整体更换护栏结构，降低后期维护成本。整机的安装边界要求低，不需要专门的固定基础，只要地面平整度误差不超过5度即可正常作业，在不平整的地面可通过脚轮的高度调节功能微调整机水平度，保证升降过程的垂直度。

　　从结构建模的角度看，这款设备的所有管类零件均采用实体建模，焊缝位置做了简化示意，脚轮、导轨等标准件均按实际选型尺寸建模，整体装配间隙完全符合实际生产的公差要求，可直接用于结构件的下料、焊接工装的设计参考，也可作为同类窄型高空作业平台开发的基础原型，根据不同的作业高度需求调整立柱长度、底盘配重参数即可衍生出不同规格的系列产品。
