弯管式双孔法兰连接金属通气导流管件

　　这类弯式双法兰导流管件，常应用在小排量内燃机组的进排气支路、小型空压机的气路导流段、工业通风系统的分支管路衔接场景中，核心作用是在两个存在空间错位的安装面之间完成气流的平滑导向输送，避免直连管路出现直角弯折带来的流阻骤升问题。从实际工况适配来看，这类管件多数部署在安装空间局促、两个对接接口存在轴向偏移与角度偏差的设备舱内部，比如紧凑型通用动力机组的舱内布局里，空滤出口与气缸进气口往往不在同一轴线上，同时受舱内其他零部件的占位限制，无法使用直段管路加弯头的组合方案，这类一体弯制的双法兰管件就能在有限空间内完成路径衔接，减少管路接头数量，降低管路系统的泄漏风险点。

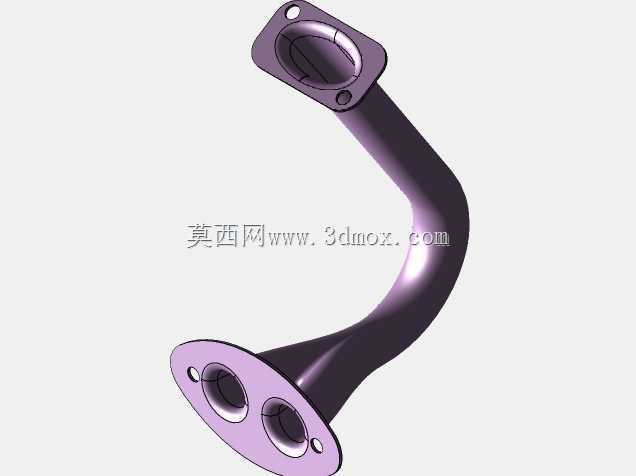

　　从功能特性上看，该管件采用一体流畅弯型设计，管身内壁做了顺滑过渡处理，没有突兀的截面突变，气流经过时不会产生明显的涡流区，能有效降低管路输送过程中的压力损失，对于进气系统来说可以减少进气阻力，提升机组的充气效率；对于排气支路来说则能降低排气背压，减少动力输出的无谓损耗。两端的法兰结构采用了差异化设计，一端为单大孔菱形法兰，匹配大口径的对接接口，法兰面预留了两个对称的安装孔位，可通过螺栓与对接端完成刚性固定，法兰贴合面可根据实际工况加装密封垫片，满足不同压力等级的密封要求；另一端为双小孔菱形法兰，两个平行布置的通孔对应下游的双路进气或排气接口，同样预留对称安装孔位，安装时可直接与双孔接口端面对接，无需额外加装分流接头，进一步简化管路装配流程。

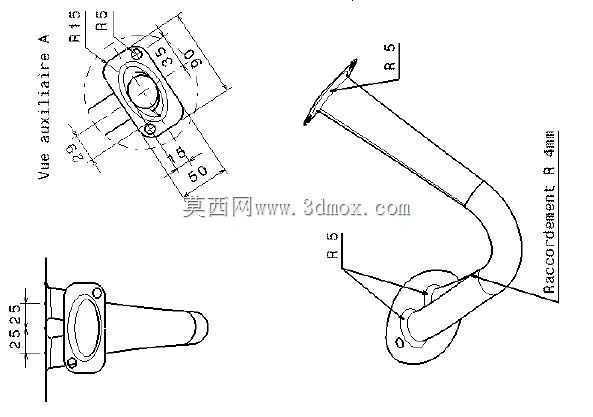

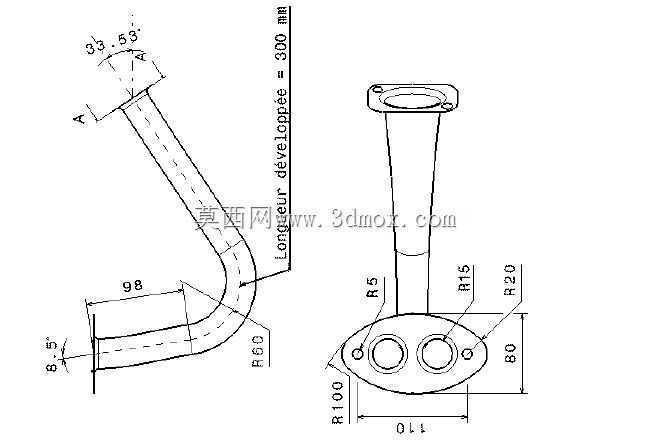

　　在设计思路层面，这类管件的建模过程首先需要确认两端对接面的空间坐标参数，包括两个法兰面的相对距离、偏转角度、孔位中心距，先搭建出两端法兰的基准轮廓，再根据最小流阻要求规划管身的弯曲曲率，弯管段的曲率半径通常设置为管径的1.5倍以上，避免曲率过小导致管身内壁出现褶皱或者截面变形，影响气流通过效率。管身与两端法兰的衔接位置做了圆弧过渡处理，减少应力集中现象，因为这类管件在设备运行过程中会持续受到气流脉动带来的振动载荷，过渡位置如果存在直角锐边，长期运行下容易出现疲劳开裂问题，圆弧过渡结构可以有效分散应力，提升管件的结构强度与使用寿命。法兰上的安装孔位采用通孔设计，孔位公差按照机械装配的通用公差标准设置，保证安装时螺栓可以顺利穿入，同时法兰面的平面度需要控制在合理范围内，避免安装后出现密封面贴合不严导致的泄漏问题。

　　关于外形尺寸与安装边界，这类管件的整体外轮廓需要适配设备舱的预留安装空间，管身弯曲段的最大外伸尺寸不能与周边的其他零部件产生干涉，建模过程中需要提前做干涉检查，确认管件在安装到位后，管身与周边的线束、其他管路、结构件之间保留足够的安全间隙，避免设备运行过程中因振动产生摩擦磨损。两端法兰的厚度根据管路的工作压力设置，满足螺栓锁紧时的强度要求，不会因锁紧力过大导致法兰变形。双孔端的两个通孔中心距与对接端的接口中心距完全匹配，单孔端的通径与上游管路的通径保持一致，保证整个管路的通流截面连续，不会出现局部节流的问题。实际装配时，先将两端法兰的密封垫片放置到位，再对齐安装孔位，穿入固定螺栓后按照对角顺序逐步拧紧，避免法兰面受力不均导致密封失效，安装完成后需要进行密封性测试，确认各衔接位置没有泄漏点后再投入使用。这类一体结构的弯管配件相比拼接式管路组件，整体刚性更好，抗振动性能更强，在移动类动力设备、紧凑型工业气路系统中有着很高的应用适配性。
