剪叉式简易升降作业支撑结构

　　在车间小件物料转运、轻型工装工位高度适配、教学演示机构原理展示这类场景里，这类剪叉式升降结构的应用频次一直不低，不同于大吨位重载举升设备的复杂冗余设计，这个结构走的是极简实用路线，核心依托平行四边形连杆的铰接特性实现垂直方向的高度调节，没有多余的附属构件，所有受力路径都直接传递到铰接销轴与上下承载平台上。从实际使用的角度看，这类结构最核心的功能就是在有限的安装空间内，完成小行程范围内的高度位置调整，日常用来承托轻型工装夹具、待装配的小型零部件，或是作为教学场景里的机构原理演示件都非常合适，不需要配套复杂的液压站或是大扭矩驱动单元，手动配合丝杠或是小型电动推杆就能完成驱动，对于负载在几十公斤级的作业场景完全够用。

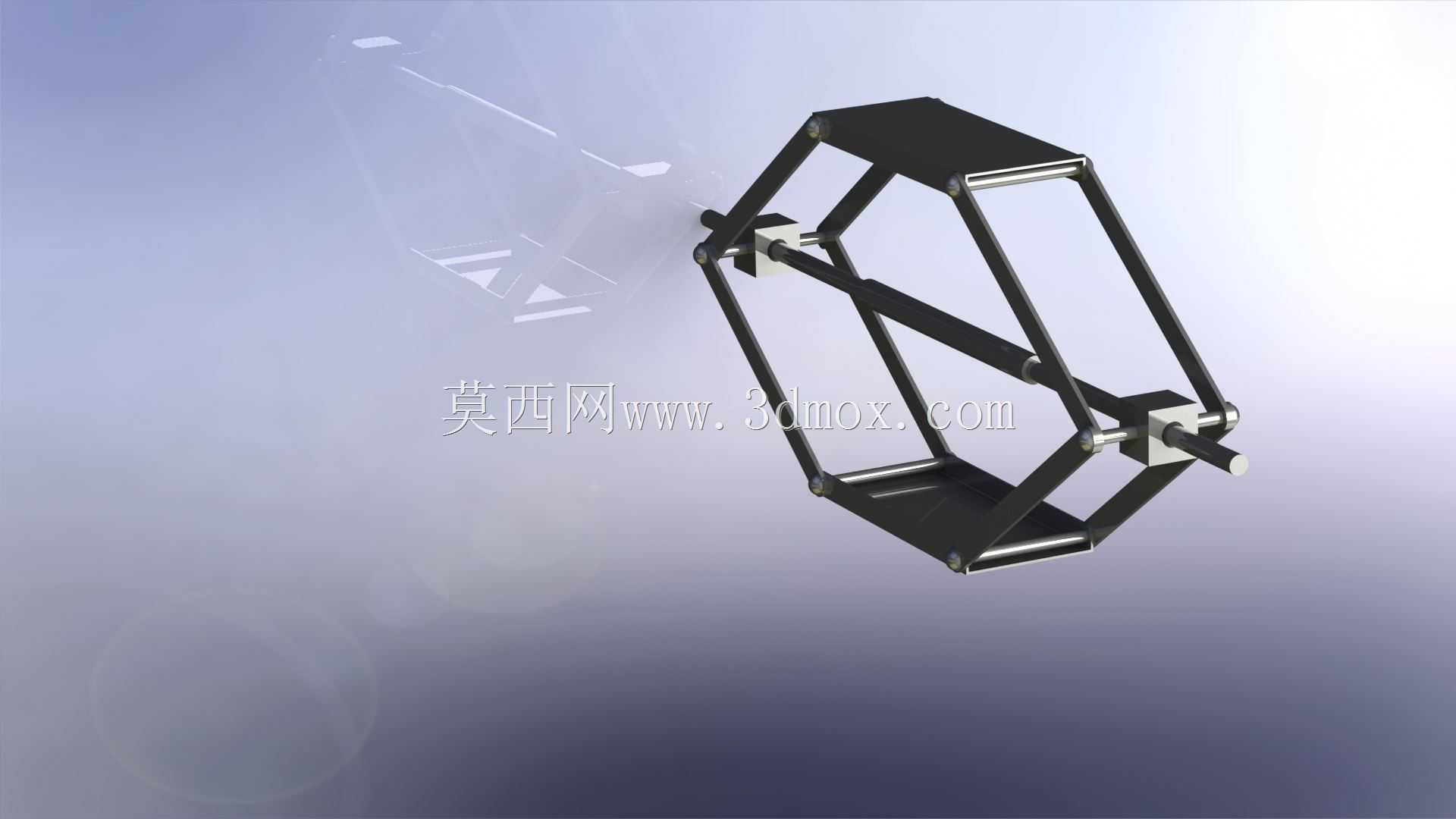

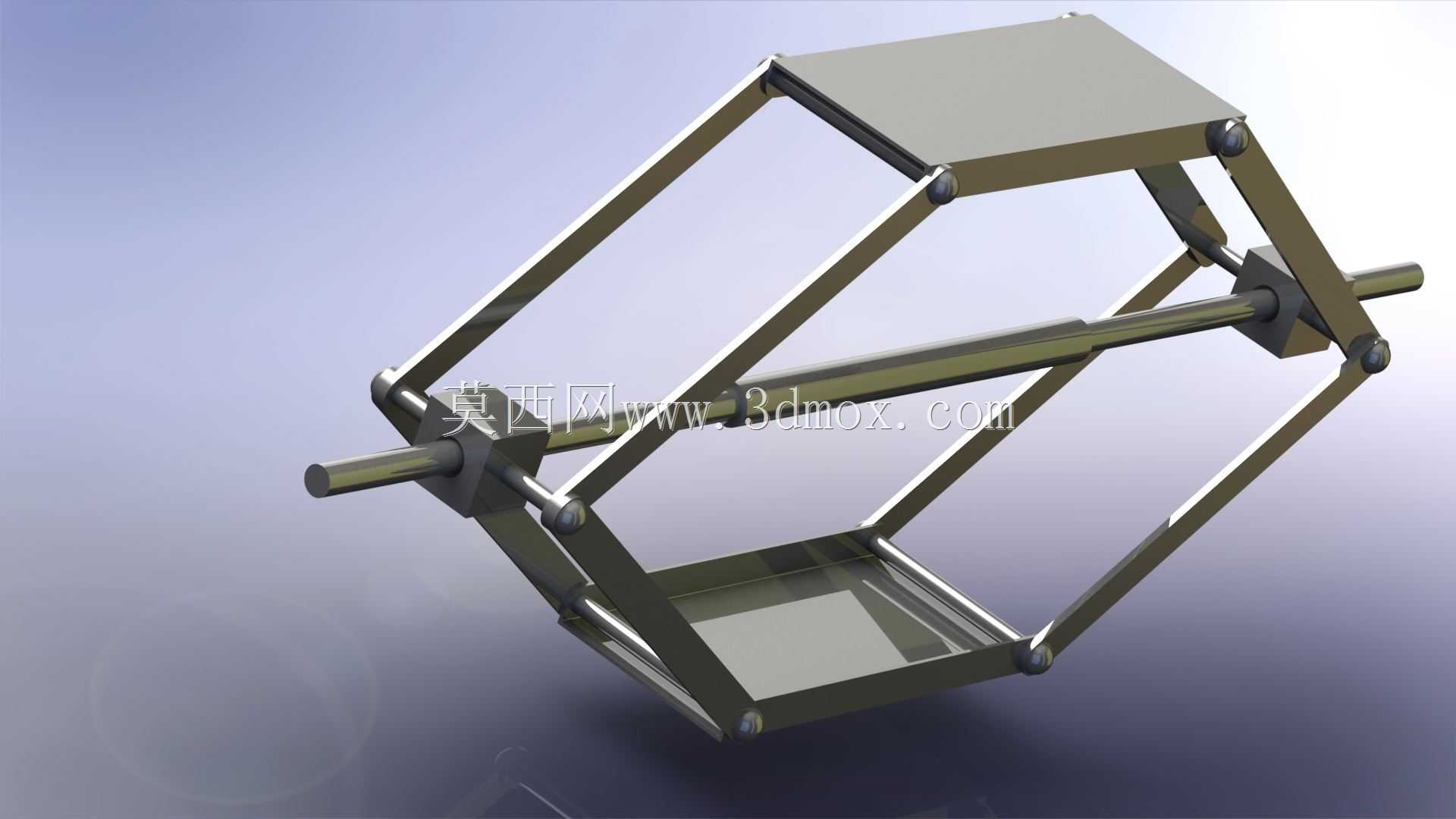

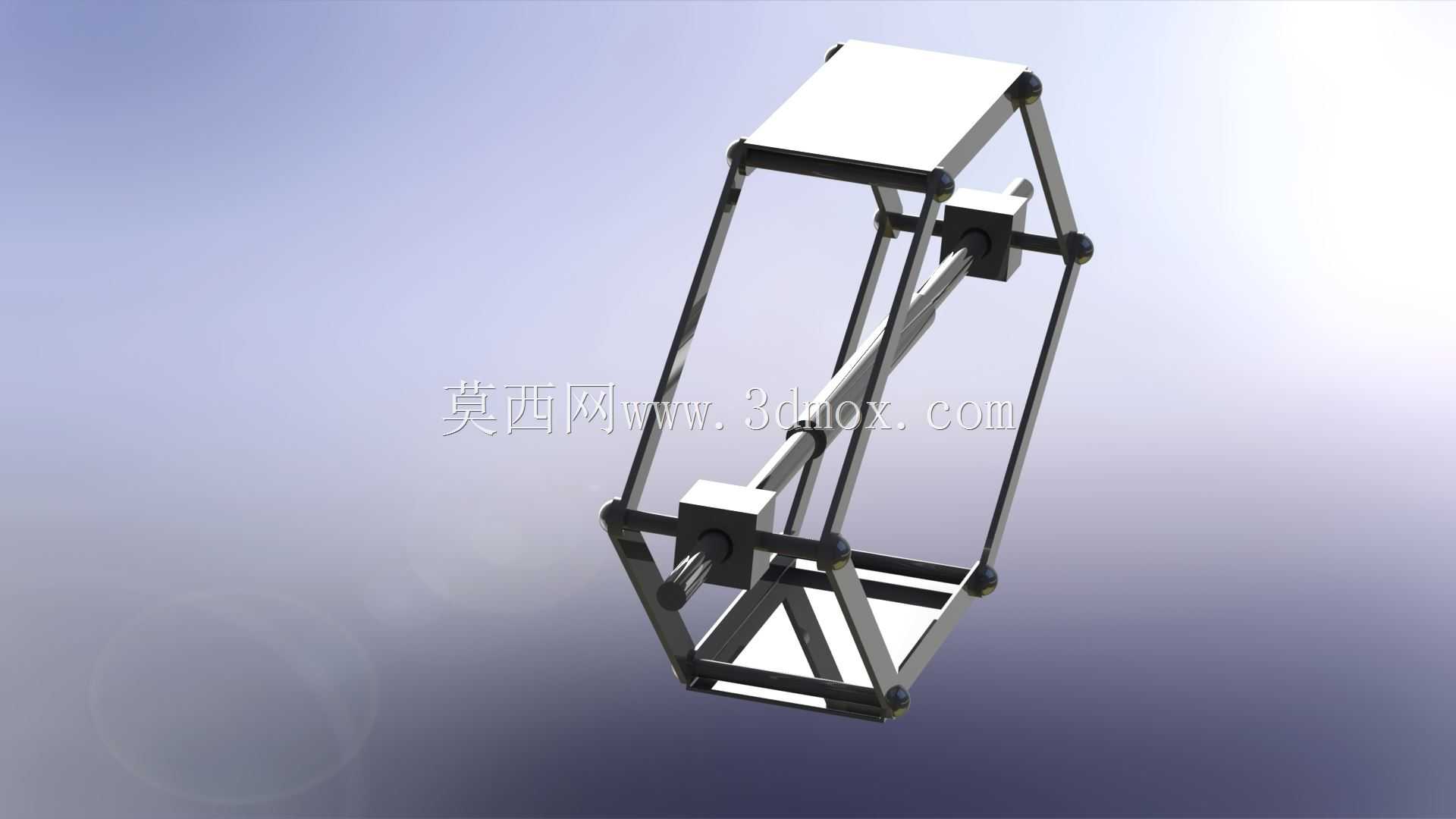

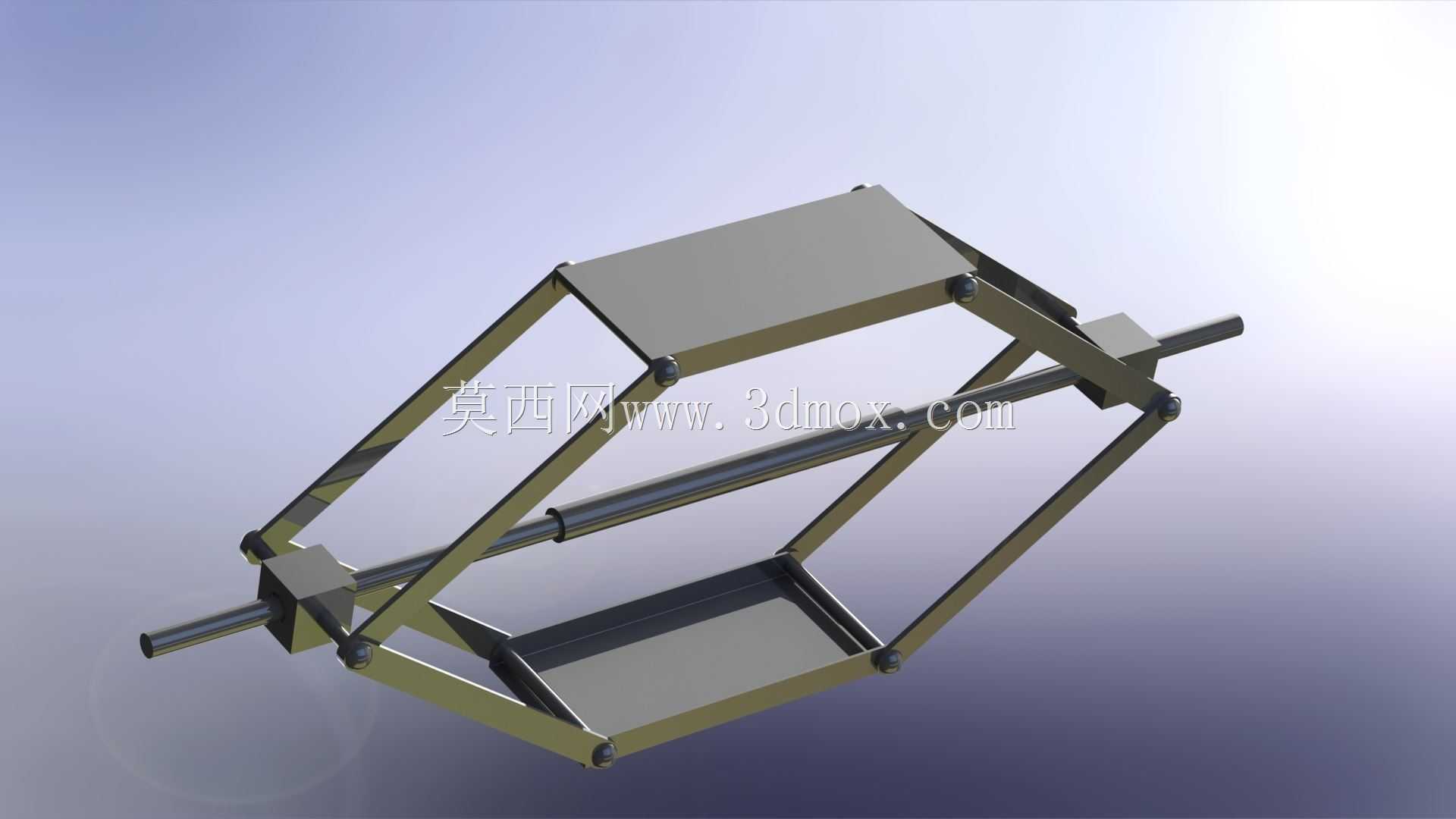

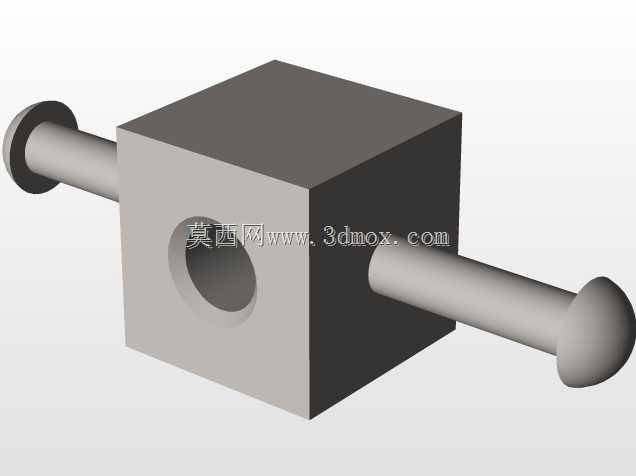

　　设计层面上，整个结构的连杆采用等长对称布置，每处铰接点都预留了标准销轴的安装间隙，上下两块承载平台分别和连杆组的两端铰接，中间穿设的传动杆承担了驱动剪叉开合的作用，当传动杆受轴向力作用时，会带动两侧的剪叉臂同步绕铰接点转动，进而带动上下平台沿垂直方向平移，整个运动过程中上下平台始终保持平行，不会出现偏载倾斜的问题，这也是剪叉结构最核心的运动优势。关于安装边界的考量，这个结构在完全收拢状态下的整体高度很低，占用的垂直空间极小，适合安装在工位台面下方、小型设备的底部作为高度调节支撑，完全展开后的举升高度可以根据连杆长度的调整灵活适配，水平方向的安装尺寸只需要匹配上下平台的长宽即可，不需要额外预留过多的侧边操作空间，因为所有的运动构件都在剪叉结构的内部轮廓范围内运动，不会出现构件外伸干涉周边设备的问题。

　　从受力特性来看，对称布置的连杆组会把上部承载的载荷均匀分散到每一根连杆和对应的铰接销轴上，只要销轴的抗剪强度、连杆的抗弯刚度匹配对应负载要求，长期使用也不会出现结构变形的问题，日常维护只需要定期在铰接点加注润滑脂，降低销轴和连杆铰接孔的磨损即可，维护成本极低。不同于复杂剪叉升降台的多组剪叉叠加设计，这个单组剪叉的结构没有多余的传动间隙，运动过程中的卡顿概率更低，对于需要频繁调整高度的轻型作业场景，这种极简结构的可靠性反而比复杂结构更高，不会因为附属构件过多提升故障概率。

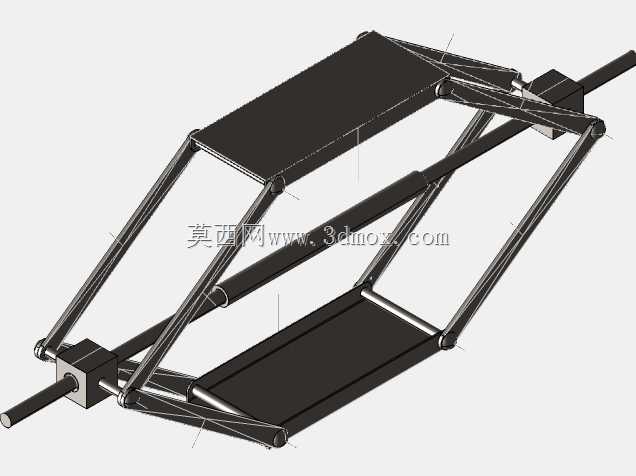

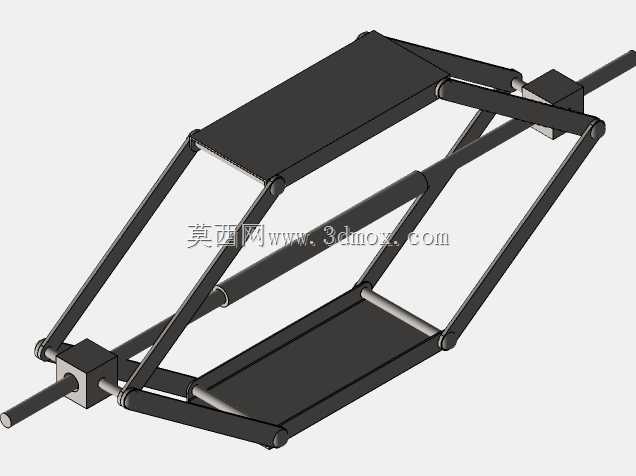

　　在做三维建模的时候，这个结构的铰接配合关系是核心，每处铰接孔的同轴度、连杆长度的一致性都直接影响最终的运动顺畅度，如果连杆长度存在偏差，运动过程中就会出现卡滞，甚至出现结构憋劲导致构件变形的问题，建模时需要优先保证对称侧连杆的尺寸完全一致，铰接点的位置公差控制在合理范围内，中间传动杆的轴线要和两侧剪叉的铰接点连线保持平行，这样驱动的时候才不会出现偏载。另外上下承载平台的铰接座位置也要和连杆端部的安装孔精准对应，避免装配后出现装配应力，缩短结构的使用寿命。实际选型适配的时候，如果需要更大的举升行程，可以在这个基础结构上叠加剪叉组，但如果只是小行程的高度调节，单组剪叉的结构刚性和运动稳定性已经完全满足使用需求，不需要额外增加结构复杂度。这类结构在轻工装配车间、小型仓储点位、教学实训台架上的适配性非常强，不需要复杂的安装基础，直接通过螺栓把下平台固定在安装基面即可投入使用，对安装基面的平面度要求也不高，只要基面能承受对应负载即可，不需要做特殊的地基处理。
