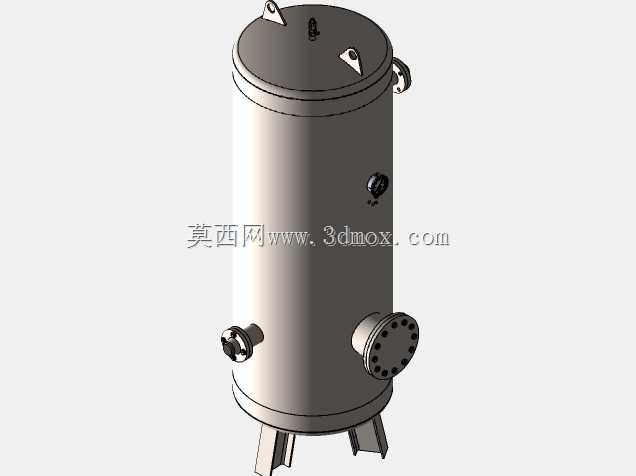

立式承压储液罐体结构三维设计

　　这款立式承压罐体的三维结构设计，核心面向工业流体处理、化工介质暂存、净水系统过滤单元等场景的承压储装需求，在中小型工业生产配套、车间工艺管线衔接、商用净水处理机组中都有广泛的适配空间。不同于常压储水罐体，该结构的所有承压边界都做了等强度匹配设计，筒体采用等径直筒段卷制焊接的成型思路，上下封头采用标准椭圆封头结构，相比平封头可以在相同壁厚下承受更高的内压载荷，同时降低封头与筒体连接位置的应力集中系数，避免长期承压运行下焊缝位置出现疲劳开裂的问题。

　　从接口布局来看，罐体侧下方设置了两个不同规格的侧向接口，其中带法兰盘的大口径接口为介质主进出口，采用突面法兰密封结构，法兰盘上的螺栓孔做了等角度圆周排布，可直接与工艺管线的对应法兰做螺栓紧固连接，密封面预留了垫片安装槽位，适配非金属缠绕垫片或金属包覆垫片，满足不同压力等级、不同介质特性下的密封要求；另一侧的小口径接口为排污口或者仪表安装口，可根据实际工艺需求加装排污阀、压力表或者液位传感器接口，接口根部做了补强圈结构设计，弥补开孔对筒体承压强度的削弱，避免开孔边缘出现应力超限的问题。罐体顶部设置了快开式人孔结构，人孔周边布置了三个吊耳式快开锁紧件，无需完全拆卸螺栓即可快速开启人孔，方便后期对罐体内部进行检修、滤芯更换或者内壁清洁作业，顶部中心位置预留了排气阀接口，可在罐体充液时排出内部空气，避免气阻影响介质流通效率，同时也可作为溢流接口使用，防止超量充液导致罐体内压异常升高。

　　支撑结构采用三根均布的支腿式设计，支腿与罐体下封头的连接位置做了加强筋板焊接结构，将罐体的满载载荷均匀传递到支腿上，避免支腿与封头连接位置出现局部应力过大导致的变形，支腿底部预留了地脚螺栓安装孔，可直接通过膨胀螺栓固定在混凝土设备基础或者钢制设备平台上，安装时需要保证三个支腿的支撑面处于同一水平面上，避免罐体倾斜导致的液位测量偏差、局部载荷集中问题。罐体上部侧面设置了侧装式吊耳，方便设备出厂运输、现场安装时的吊装作业，吊耳的承载能力按照罐体满载总重量的1.5倍做安全系数校核，吊装时可直接通过卸扣连接吊耳完成整体起吊，无需额外捆绑筒体，避免吊装过程中对筒体表面防腐层或者接口造成损伤。

　　设计过程中对罐体的安装边界做了明确的尺寸约束，筒体直径与直筒段高度的比例控制在1:3左右，既保证了足够的介质储装容积，又不会因为罐体过高导致重心上移，提升设备安装后的运行稳定性；所有侧向接口的伸出长度都控制在标准管线安装的最小操作空间范围内，避免接口过长导致运输过程中磕碰变形，同时也预留了足够的法兰螺栓紧固操作空间，现场安装时不需要额外对接口做切割调整。罐体壁厚的选取按照常用承压等级做等强度计算，筒体与封头的壁厚保持一致，方便采购统一规格的板材进行加工，减少焊接过程中的壁厚差带来的焊根缺陷，所有焊接位置都做了坡口设计，保证焊缝熔深满足承压设备的焊接要求，后期加工完成后可根据实际使用需求做内壁防腐衬塑、外壁喷涂防锈漆等表面处理，适配不同腐蚀特性介质的储装需求。

　　在结构细节上，罐体顶部的锁紧件采用凸轮式快锁结构，相比传统的螺栓锁紧，操作更加便捷，单人即可完成人孔的开启与锁紧作业，锁紧件的接触位置做了圆弧过渡处理，避免锁紧过程中对人孔密封面造成压伤，保证密封性能的长期稳定。侧装的仪表接口位置特意避开了罐体的进液流道，避免介质直接冲刷仪表探头，提升仪表的测量精度与使用寿命，接口的内螺纹做了密封管螺纹设计，加装密封带后即可实现可靠密封，不需要额外焊接补强。整个罐体的结构没有多余的冗余设计，所有部件都服务于承压储装的核心功能，零部件的标准化率较高，大部分法兰、紧固件都可以采用标准件直接采购，降低生产加工的成本与周期，三维建模过程中所有配合面都做了精确的装配约束，可直接导出工程图用于生产下料，也可以导入有限元分析软件做承压强度校核、模态分析，验证不同工况下的结构可靠性。
